维修电工实训考核装置,维修电工实训操作台 > 行业新闻 >高性能维修电工及技能实训装置
2021年7月23日

维修电工实训考核装置,维修电工实训操作台,高性能维修电工及技能实训装置

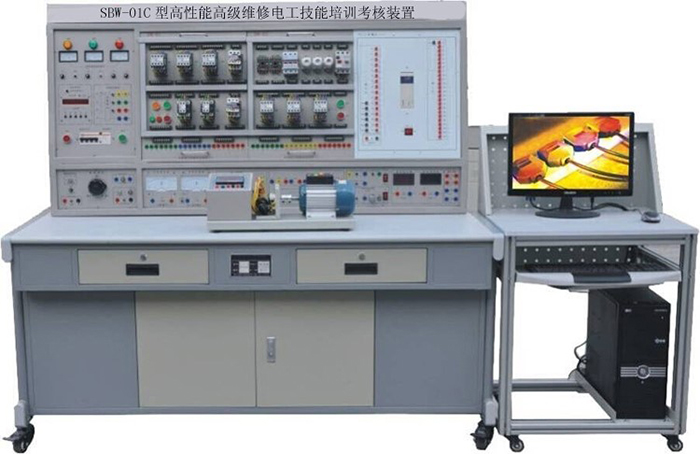

维修电工实训考核装置



一、概述

高性能维修电工及技能实训装置是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作,快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该实训装置不仅可供学生学习锻炼,更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

二、特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实验;操作内容的选择具有典型性、实用性;

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;

3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求;

4、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。

三、技术性能

1.输入电压:三相四线制380V±10% 50Hz

2.工作环境:环境温度范围为-5~+40℃  相对湿度<85%25℃) 海拔<4000m

3.装置容量:<1.5KVA

4.外形尺寸:180×70×150cm3

四、实验项目

(一)电气控制及电机拖动实训

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

(二)电工、电子技术综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器7.接近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依靠漏电流触发的简易交流开关电路

11.家用调光台灯电路

(三)PLC、变频器综合实训

1PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

抢答器控制

天塔之光控制

音乐喷泉控制(具有声效功能)

十字路口交通灯控制

水塔水位控制

自动送料装车系统控制传送带控制装配流水线控制

多种液体混合装置控制

自控轧钢机控制

邮件分拣机控制

自动售货机控制

四层电梯控制(实物)

2PLC高级技能实训(设计、安装、调试及检修)

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

3PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量(电压/电流)控制方式的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

15.变频器恒压供水系统的模拟

五、装置的配备

() DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:

1、主控功能板

 (1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;

 (2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;

 (3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。

2、交、直流电源

 (1) 励磁电源:直流220V/0.5A,具有短路保护。

 (2) 电枢电源:直流0220V/2A连续可调电源一路,具有短路保护。

 (3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。

 (4) 交流电源:、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V110V20V20V12V6.3V的交流电压;、设有单相调压器一组,可得到交流0250V可调电压;、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

 (1) 交流电压表:0500V带镜面交流电压表一只,精度1.0级。

 (2) 交流电压表:05A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

 (3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V5A,测量功率因数时还能自动判断负载性质(感性显示"L",容性显示"C",纯电阻不显示),可储存15组数据,供随时查阅。

 (4) 直流电压表:直流数字电压表1只,测量范围0300V,三位半数显,输入阻抗为10MΩ,精度0.5级。

 (5) 直流电流表:直流数字电流表1只,测量范围为05A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。

4、整流二极管:IN5408四只

(二)实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。

(三)实验组件

1、电工实训组件

2PLC自动控制模块

3.电机导轨及光码盘测速系统:

含光码盘测速系统(配有进口光电编码器)一套,导轨1幅,道轨平整度好,无应力变形,同心度好。

4.工控组态软件一套:

打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

5.三相鼠笼电动机AC380VY/△)带离心开关

6.单相电机异步AC220V

7.双速异步电动机AC380V△/YY

(四)配套软件

1、工业4.0仿真实训软件,软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真

1PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

2)电工电子仿真

1)接线仿真

01具有过载保护的正转控制接线仿真

02双重互锁的正反转控制接线仿真

05接触器星形、三角形控制接线仿真

06时间继电器接线仿真

07三相电动机机械制动控制电路仿真

2)电路仿真

01具有过载保护的正转控制仿真

02双重互锁的正反转控制仿真

03生产机械行程控制电路仿真

04自耦降压起动仿真

05接触器星形、三角形控制仿真

06时间继电器仿真

07三相电动机机械制动控制电路仿真

08电动机反接制动控制电路仿真

09有变压器全波整流能耗制动控制电路仿真

10接触器控制的双速电动机调速电路仿真

12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真,电动葫芦仿真,z35摇臂钻床仿真

3)排故仿真

01具有过载保护的正转控制排故

02双重互锁的正反转控制排故

03生产机械行程控制电路排故

04自耦降压起动排故

05接触器星形、三角形控制排故

06时间继电器排故

07三相电动机机械制动控制电路排故

08电动机反接制动控制电路排故

09有变压器全波整流能耗制动控制电路排故

10接触器控制的双速电动机调速电路排故

12利用电流继电器控制绕线式异步电动机起动控制线路排故、

13c620车床电气控制排故、两地控制连线等

4)原理仿真

变压器工作原理、步进电动机工作原理、单向异步电动机工作原理、电度表工作原理、两地控制灯电路、钳型电流表原理、热继电器工作原理、伺服电动机工作原理、兆欧表工作原理、塑壳式断路器工作原理、交流接触器原理等

5)电机拆装仿真,三相异步机拆分、单相异步机拆分等

6)仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等

5)气动回路仿真

1)软件以气动经典22回路为依据开发出28回路的在线及离线仿真

2)软件中设置的14"考考你!"表现为典型气路设备故障。

3)软件状态含"模拟运行""联机运行"即离线仿真、在线仿真。两种运行状态自动切换,当连接外部设备时自动切换为在线仿真,无外部设备连接时为离线仿真即模拟运行。

软件中离线仿真13个回路包括:

1、单作用气缸的换向回路(a

2、双作用气缸的换向回路(a

3、单作用气缸的速度控制回路(a

4、单作用气缸的速度控制回路(b

5、双作用气缸单向调速回路(a

6、双作用气缸单向调速回路(b

7、双作用气缸的速度控制回路一

8、双作用气缸的速度控制回路二

9、压力控制回路

10、计数回路

11、延时回路

12、用机械行程阀的单往复控制回路

13、过载保护回路。

离线、在线自动切换的15个回路包括:

1、单作用气缸的换向回路(b

2、双作用气缸的换向回路(b

3、速度换接回路

4、缓冲回路

5、互锁回路

6、用行程开关的单缸往复运动回路

7、单缸连续往复动作回路

8、直线缸、旋转缸顺序动作回路

9、多缸顺序动作回路

10、双缸同步动作回路

11、四缸联动回路

12、卸荷回路

13、或门型梭阀的应用回路

14、快速排气阀的应用回路

15、高低压切换控制回路。

4)设置14"考考你!"当点开了"考考你"对话框回路自动设置故障,当回答正确或关闭"考考你"对话框,故障自动接触,回路正常仿真。14"考考你"包括模拟故障有:

1单作用气缸故障

2、电磁阀故障

3、双作用气缸故障

4、调节阀故障

5、节流阀故障

6、手动换向阀异常

7、节流阀堵死故障

8、行程开关故障

9过滤三联件故障

10、气容故障

11、行程阀故障

12、顺序阀故障

13、行程开关失灵

14、负载阻力过小

4)液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。

a)多级高压回路

b)减压回路

c)先导式溢流阀缷荷回路

d)顺序平衡回路

e)回油节流调速回路

f)旁路节流调速回路

g)液压缸差动连接回路

h)三位四通电磁换向阀换向回路 i)液控单向阀锁紧回路

j)顺序阀控制顺序动作回路

k)压力继电器控制顺序动作回路

l)行程开关控制顺序同步回路

m)调速阀控制同步回路

n)液压马达回油节流调速回路

o)二位四通电磁阀换向回路

p)手动阀换向回路

q)速度换接回路

r)二位二通缷荷

2、维修电工职业资格考评软件

能进行维修电工职业资格模拟考试,题型有单选题,判断题,操作题,软件有记时打分的功能,有大量的模拟试题,针对某些新颖,灵活试题会相应的并提供专业级的解题思路。

1)直流电与电磁的基本知识。

2)交流电路的基本知识。

3)常用变压器与异步电动机。

4)常用低压电器。

5)半导体二极管、晶体三级管和整流稳压电路。

6)晶闸管基础知识。

7)电工读图的基本知识。

8)一般生产设备的基本电气控制线路。

9)供电和用电的一般知识等考核

3、在线课程教育学习系统软件

在线教育系统,提供免费远程汽车发动机教学,汽车拆装,汽车电路培训PLC培训,伺服,步进,触摸屏,变频器, 单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训,自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等,12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统

六、配置清单

序号

名称

单位

数量

备注

1.

维修电工实训考核台架

1

    料:钢木结构;符合国家相关环保要求;

输入电压:AC  380 V±10%  50 Hz  三相五线;

    量:<1.5 kVA

实 验 屏:用于挂置实训单元挂板

2.

电气控制实训单元挂箱及电机

1

DW-01

维修电工实训考核组件(一)

1

DW-02

维修电工实训考核组件(二)

1

DW-03

维修电工实训考核组件(三)

1

DW-05

维修电工实训考核组件(四)

1

BCDJ01

单相电容起动电动机 1 交流220V

BCDJ02

三相鼠笼电动机AC380VY/△)带离心开关

BCDJ03

三相鼠笼电动机AC380VY/△)

BCDJ04

双速异步电动机AC380V(△/YY

3.

变频器实训挂箱

1

带有RS485通讯接口及BOP操作面板。

4.

PLC主机挂箱



1

配主机,集成数字量I/O24路数字量输入,16路数字量输出),RS-422通讯口,SC-09通讯编程电缆。随机配置仿真教学软件及工控组态软件。

5.

PLC实训挂箱



1

抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光

自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机

四层电梯/基础实验/中间继电器

6.

电机导轨及光码盘测速系统

1

含光码盘测速系统(配有进口光电编码器)一套,导轨1幅,道轨平整度好,无应力变形,同心度好

7.

编程电缆

1

SC-09通讯编程电缆

8.

工控组态软件

1

MCGS

9.

PLC仿真实训软件





1)通过PLASH虚拟环境实时显示PLC的运行状态

2)可以实现PLC虚拟接线,并对接线进行错误检查

3PLC编程训练、PLC程序编写测试等功能

4)实现PLC运行模拟,对错误程序进行检查

10.

电工连线

1

20根:长1000mm  6条、绿6条、红6条、黑2条;

10根:长600mm   2条、绿2条、红2条、蓝2条、黑2条。网线:3/

11.

电工电子实训线路板及元件

1

日光灯接线

单相整流装置电路的组装

并联型硅稳压管稳压电路的组装

串联型晶体管稳压电路的组装

JS20单结晶体管时间继电器

JSJ型晶体管时间继电器

接近开关

微音放大电路的测试

智力竞赛抢答器

家用调光台灯电路

依靠漏电流触发的简易交流开关电路

12.

实验说明书

1

指导学生实训

安装配件

13.

4X30自攻螺丝

10



14.

鱼眼垫

14



15.

4X20自攻螺丝

4



16.

0.75平电源线

4



17.

黑胶带

1



18.

扎线扣

10
