电工电子综合应用创新实训装置

SBZCX-01B型电工电子综合应用创新实训装置



一、电工电子综合应用创新实训设备概述

电工电子综合应用创新实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块等。本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术><数字电子技术>等课程要求,也可完成<电工基础><电工原理><电路与磁路><电工学><电力电子技术>等多门课程的综合应用、创新实训要求,并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制等。

它由透明有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

(实训台外形结构参考图,具体以实物为准,可按客户要求定做)

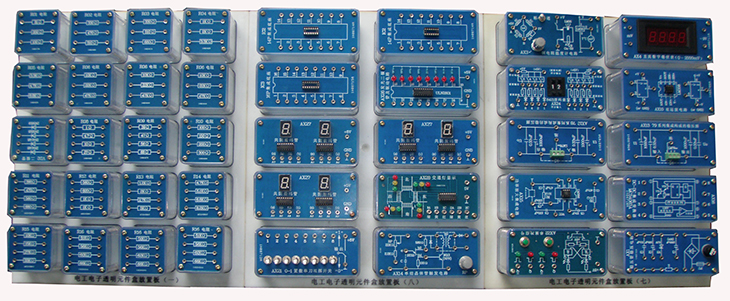

透明模块示例

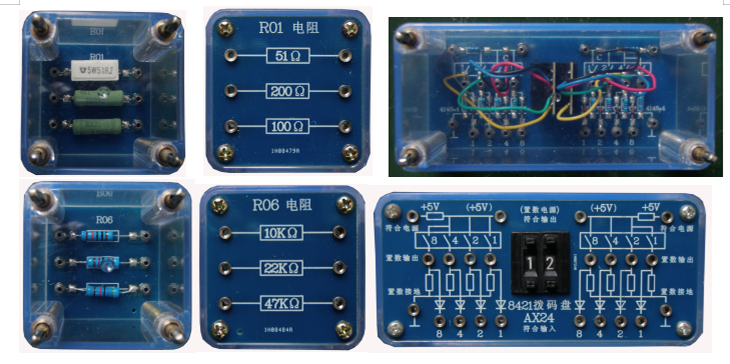

部分元件正反面图实例

二、电工电子综合应用创新实训设备技术指标

1. 工作电源:三相五线 AC 3800V±10%  50Hz

2. 温度:-1040℃;环境湿度:≤90%25℃

3. 外形尺寸:长××=1350×700×1200

4. 整机功耗:≤1.5KW

5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线,电源采用安全隔离变压器输出。

三、电工电子综合应用创新实训设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

3、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

四、电工电子综合应用创新实训设备基本配置及功能

本实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。

电源控制屏

(一)总电源电路

1)提供三相漏电保护电源总开关1只,3相熔断器1只,220V红色电源指示灯1只。

2)提供三相AC220V(单相127V,采用安全隔离变压器输出)交流电源一组,电源输出处设有3只交流0-250V指针式电压表,用于监测输出电源,电压的输出通过6只安全护套插座输出。

(二)交直流可调电源与低压交流电源

1)提供单相交流调压器(0.5KVA1,设有空气开关用于控制电源的通断,0-250V可调交流电源输出处带有短路保护措施。

2)提供0-220V直流可调电源一组,同时提供直流0-250V指针式电压表1只。

3)低压交流电源:分3V6V9V12V15V18V24V七档可调,输出端具有短路保护功能,同时还提供带中心抽头双17V交流电源1组。

(三)直流电源

1)提供1路输出电压为024V直流可调电源,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,电源输出处有指针式2A电流表、指针式30V电压表输出指示。

2)固定直流电源包括±24V±15V±12V±5V等八档电源,带有短路保护措施。

(四)多量程智能数字电压/电流表

多量程智能型真有效值交流数字电压表1

采用智能型工业级一体式48*96系列仪表,故障率低,能对交流电压信号进行真有效值测量,测量范围为0500V,分为500V100V10V1V测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。

多量程智能型真有效值交流数字电流表1

采用智能型工业级一体式48*96系列仪表,故障率低,能对交流电流信号进行真有效值测量,测量范围为05A,分为5A500mA50mA 5mA测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。

多量程智能型直流数字电压表1

采用智能型工业级一体式48*96系列仪表,故障率低,能对直流电压信号进行测量,测量范围为0500V,分为500V100V10V1V测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。

多量程智能型直流数字电流表1

采用智能型工业级一体式48*96系列仪表,故障率低,能对直流电流信号进行测量,测量范围为05A,分为5A500mA50mA 5mA测量档位,每个档位都有LED标识显示,精度0.5级,四位半数字显示。

安全插座8只。

5)智能型功率、功率因数表1

24位专用DSP16位高精度AD转换器和高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。

(六)精密可调电阻箱1

提供0-900欧姆/0.3A可调电阻1组,带有波段开关1个。

提供0-90欧姆/1A可调电阻1组,带有波段开关1个。

提供0-9欧姆/2A可调电阻1组,带有波段开关1个。

提供0-0.9欧姆/2A可调电阻1组,带有波段开关1个。

(七)函数信号发生器与频率计

提供DDS功率函数信号发生器及频率计1

(八)透明电工电子实训模块 (具体可见表二)

提供电工电子透明实训模块,可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。

实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路;使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训;实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。

(九)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防水、耐磨高密度板,结构坚固,桌面面板上嵌有多孔塑料板,可用于插入固定透明元件盒。实训桌形状似长方体封闭式结构,造形美观大方;柜门采用3开门结构,内部设有多层插槽可放置元件盒插板,设有两个大抽屉、用于放置工具及资料等。实验台下面装有万向轮,方便实训台移动。

(十)实验导线:电工类4mm绝缘护套导线1套,电子类2mm细导线1套。

★(十一)电子实训创新教学与管理模块-元器件检测模块(全室配1套)

1)印刷线路板为单层印刷电路板,印刷线路板厚度为2mm,每块印刷线路板四个角上有4mm镙丝固定孔。

2)印刷线路板的正面印刷:正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作:印刷线路板线宽3mm,器件装在反面, 正面用镀金接线孔引出。

3)线路板固定在塑料密封盒口上,塑料密封盒底内贴一个写有编号内容的无线射频卡,手持式RFID读卡器,除了要能读写无件盒的编号,还要能显示出该元件盒的标准答案。

4)元器件检测元件为三极管、电解电容、二极管,晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断,每块检测板在内部接线要有所差异,如三极管的EBC三个极任意接到编号为123的三个引出点上。

注:(5RFID读卡全室配置1套。

(十二)教学数字资源要求(要求用一个加密锁便于管理)

1. 电子仪表仪器仿真教学实训软件(正版软件,便于升级,具有软件著作权)

本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲要求而设计,包含常用电子测量仪器、信号(函数信号、高频信号、彩色电视信号)发生器、电子电压表(毫伏表、数字万用表)、电子计数器、双踪示波器、扫频仪等六类仪器,每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高,是电子技术仿真实训室必备的主体软件。

2. 电工作业培训教学软件(安全用电)(正版软件,便于升级,具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

3.模拟电子技术仿真教学软件(正版软件,便于升级,具有软件著作权)

本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括模拟电子技术实训实训常开设的延时电路等共18个实训实训项目(详见实训项目)。每个项目根据实训需要,设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务,以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。技术参数:包含十八大实训模块:延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。

4.数字电子技术仿真教学软件(正版软件,便于升级,具有软件著作权)

本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实训实训项目,每个项目根据实训需要,设置了数量不等的实训任务,以便操作者循序渐进地得到训练。

本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数:包含七大实训模块:与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。

5.电子技能虚拟实训室教学系统(正版软件,便于升级,具有软件著作权)

能满足的功能内容:

1.采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元。

2.实训单元模块(11个)参数:

1)仪器仪表模块,包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等8个实训项目,并配有语音讲解功能。

2)导线加工,包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等5个实训项目,并配有语音讲解功能。

3)检修工具,包括焊接工具、钳口工具、剪切工具、紧固工具等4个实训项目,并配有语音讲解功能。

4)焊接工艺,包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等6个实训项目。根据相应的教学大纲,要求把焊接工艺清楚表示,图文并茂,并对重难点部分配有语音讲解功能。

5)电子器件,包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等12个实训项目。

6)模拟电子技术,包括射极偏置电路、基本放大电路、延时开关电路、RC震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等9个实训项目。

7)数字电子技术,包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等9个实训项目。

8)生产工艺,包括器件准备、安装、焊接(喷涂助焊剂、干燥和预热、波峰焊、强迫风冷)、补焊调试、装配测试、包装入库等6个实训项目,并配有语音讲解功能。

9)插装工艺,包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等5个实训项目,并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。

10SMT工艺,包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等4个实训项目;并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。

11)收音机实训,包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等10个实训项目。

五、本设备可以完成的实训项目

(一)电工基础实训项目

1.电气测量概述

2.直流电路

1)电气仪表的使用和测量误差的计算

2)电路元件伏安特性的测绘

3)未知电阻的测量非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用(综合应用项目)

4)电位、电压的测定及电路电位图的绘制

5)基尔霍夫定律的验证与应用

6)常用供电电路特点和电子电路最大功率输出条件的研究

7)实际直流稳压电源和直流稳流电源的研究(综合应用项目)

8)叠加定理的验证与应用多信号叠加控制电路的研究(综合应用项目)

9)戴维南定理和电桥电路的应用(综合应用项目)

3.交流电路

1)电阻电感串联电路(日光灯电路)的分析与研究

2)阻容移相电路的应用调光台灯电路的研究(综合应用项目)

3)交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究

4RLC元件在交流电路中的阻抗与频率特性的研究与应用整流滤波电路的研究

5RLC串联谐振电路的

6)三相四线制负载电压,电流的测量

7)三相三线制对称负载星形及三角形接法时负载电压与电流的测定

4.磁路自感、互感与变压器

1)自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法

2)互感电路的研究

3)单相变压器特性的研究

4)单相变压器并联运行特点的研究

5.电路暂态过程

1)一阶电路暂态过程的研究

2)微分电路和积分电路及其应用(综合应用项目)

(二)模拟电子技术综合应用、创新实训项目

1)常用二极管的性能测试及应用

2)双极晶体管及场效管输出特性的测定

3)单管放大电路的研究

4)两极放大电路及负反馈放大电路的研究

5)助听器电路的调试(电子产品线路)(综合应用)

6)恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

7)三极管放大电路故障排除

8)整流、滤波及稳压电路的研究

9)直流稳压正、负电源电路的研究

10)典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

11OTL功率放大电路的故障排除

12LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

13)运算放大器基本运算电路

14)对由运放器组成的积分运算电路、微分运算电路

15)对由运放器组成的电压比较器传输特性的研究

16)气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

17)方波、三角波和锯齿波发生器电路的研究与测试

18)三角波、方波及正弦波发生器的制作竞赛

19RC(文式桥式)正弦波振荡器和制作与调试

20)电容三点式LC正弦波发生器

21)有源滤波电路研究

22)直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

23)恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

(三)数字电子技术综合应用、创新实训项目目录

1. 基础实训项目

1)基本逻辑门电路功能测试

2)优先编码器功能测试

3)二进制译码器和数据选择器功能测试

4)全加器和超前进位全加器功能测试

5)数值比较器功能测试

6)七段码锁存/译码/驱动器功能测试

7)各类触发器功能测试

8)双向移位寄存器功能测试

9)二一五一十进制计数器功能测试

10)二位十进制计数/译码/驱动/显示电路

11)可逆十进制计数电路功能测试

12N进制计数电路功能测试

13555定时器基本应用电路

14)微分型单稳态触发器

15)集成单稳态触发器及其应用

16)集成施密特触发器及其应用

2. 综合应用实训项目

1)声光控制节能路灯电路(电子产品线路)(综合应用)

28线数据传输电路(电子产品线路)(综合应用)

34位环形计数节拍发生器(电子产品线路)(综合应用)

4)秒脉冲信号发生器(电子产品线路)(综合应用)

5)救护车/消防车声响报警电路(电子产品线路)(综合应用)

6D/A转换器将数码转换成单极性、双极性模拟电压

7)数控变频三角波-方波发生器

8)移位寄存器彩灯显示电路(电子产品线路)(综合应用)

98位优先编码器抢答电路(电子产品线路)(综合应用)

10)触摸式密码电子锁电路(电子产品线路)(综合应用)

11)数字钟电路(电子产品线路)(综合应用)

12)二位十进制计数符合电路(电子产品线路)(综合应用)

13)交通灯控制电路(电子产品线路)(综合应用)

14)升/降阶梯波发生器(电子产品线路)(综合应用)

15)光电转换加/减计数电路(电子产品线路)(综合应用)

(四)电力电子技术及应用、创新实训项目

1)晶闸管的控制特性及它作为固体开关的应用(电子产品)(综合应用项目)

2)单结晶体管触发电路(电子产品)(综合应用项目)

3)晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

4)晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

5IGBT管直流斩波电路的调试与分析

6)双向晶闸管单相交流调(调光台灯)电路的制作与调试(电子产品)(综合应用项目)

7)双极晶体管(BJTPWM控制直流电动机可逆调速电路(电子产品)(综合应用项目)

六、 电工电子综合应用创新实训设备配置清单表一

序号

产品名称

型号规格

数量

单位

备注

1

电工电子综合应用实训台(桌)

实训台采用钢质双层亚光密纹喷塑,采用3开门结构,内部设有多层插槽可放置元件盒插板,实验台下面装有万向轮,方便实训台移动。

桌面采用高强度防水耐磨绝缘密度板,桌面面板上嵌有多孔塑料板,可用于插入固定透明元件盒。

1



2

电源控制屏

三相隔离变压器输出交流电源(0-220V2A;直流可调稳压电源(0-24V2A),各档直流电源,包括±24V,±15V,±12V,±5V等电源;AC3V-24V低压可调交流电源,智能型多量程交直流电压电流表,四位半数字显示,测量范围:0-500V0-5A,四档可调,测量精度达到0.5级。

1



3

交流功率及功率因数表模块

可以测量功率及功率因数,四位半数字显示,测量精度0.5级,电压、电流量程分别为 450V5A

1



4

可调精密电阻箱

提供0-900Ω/0.3A0-90Ω/1A0-9Ω/2A0-0.9Ω/2A可调电阻各1组,带有波段开 4个。

1



5

电工电子创新实训模块(11块板)

采用透明有机塑料封闭结构,尺寸为58mm*58mm58mm*124mm两种,面板采用蓝色PCB板,白色文字,清爽美观,多模块组合可完成电工电子相关的实训项目。

1

提供150多个模块,10个模块放置板150多个透明元件整齐排列

6

万用表

模拟万用表MF47一块。

1



7

实验导线

提供2号线,4号线,屏蔽线若干

1

 叠插式

8

凳子

钢木结构方凳

2



9

配套教学软件资源

1.电子仪表仪器仿真教学实训软件

2.电工作业培训教学软件

3.模拟电子技术仿真教学软件

4.数字电子技术仿真教学软件

5.电子技能虚拟实训室教学系统

1



(正版软件,便于升级,具有软件著作权)



10



电子实训创新教学与管理模块-元器件检测模块







表二 电工电子透明元件盒清单

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω

R01

1

RX线绕电阻(5W)

200Ω

100Ω

2

RJ金属膜电阻(2W)

330Ω

R02

1

470Ω

510Ω

3

RJ金属膜电阻(2W)

330Ω

R03

1

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

1Ω

R08

1

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2

2200 pF

CBB聚丙烯膜电容

3300 pF

25

CBB聚丙烯膜电容

4700 pF

C02

2

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1

0.47μF

1μF

28

CBB聚丙烯膜电容

0.47μF

C05

1

1μF

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF450V AC

C08

1

1.0μF450V AC

32

CBB聚丙烯膜电容

2.0μF(450V AC)

C09

1

4.0μF(450V AC)

33

CC瓷片电容

20 pF

C10

1

1500 pF

CBB聚丙烯膜电容

2200 pF

34

CC瓷片电容

20 pF

C11

1

CBB聚丙烯膜电容

33 pF

100 pF

35

可调电容

1060 pF

C12

1

220 pF

20120 pF

36

CC瓷片电容

20 pF

C13

1

CL聚脂膜电容

2200 pF

5600 pF

37

CBB聚丙烯膜电容

0.047μF

C14

1

0.01μF

0.1μF

38

CD铝电解电容(50V DC)

2.2μF

C15

2

33μF

47μF

39

WX线绕电位器(WX050

100(5W)(去盖)

RP1

1

40

WH碳膜电位器(WH118

470(2W)(去盖)

RP2

1

41

WH碳膜电位器(WH118)

1K (2W)

RP3

1

42

WX线绕电位器(WX14-12)

4.7K(1W)(去盖)

RP5

1

43

WH碳膜电位器(WH5)

10K (1/2W)(去盖)

RP6

1

44

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1

45

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1

46

WH碳膜电位器(WH118)

47K (2W)

RP9

1

47

WH碳膜电位器(WH118)

100K (2W)

RP10

1

48

WH碳膜电位器(WH118)

470K (2W)

RP11

1

49

WH碳膜电位器(WH118)

1M (2W)

RP12

1

50

绕线式电位器(WXD3-12

1K (2W)

RP13

1

51

线绕电感

电感L=30mH

L01

1

52

线绕电感

电感L=100mH

L02

1

53

色码电感

22μH

L03

1

82μH

180μH

54

荧光灯整流器

8W

L04

1

55

色码电感

330μH

L05

1

柱形电感

47μH

色码电感

100μH

56

脉冲变压器(单双脉冲)

KMB-0021

T05

1

57

集成底座

8P

IC1

2

58

集成底座

14P

IC2

5

59

集成底座

16P

IC3

4

60

集成底座

18P

IC4

2

61

集成底座

20P

IC5

1

62

集成底座

28P

IC7

1

63



单向击穿二极管(稳压管)

1N4728A(3.3V 1W)

VS1

1

1N4733A (5V 1W)

1N4735A(6.2V 1W)

64

单向击穿二极管(稳压管)

1N4738A(8.2V 1W)

VS2

1

1N4740A(10V 1W)

1N4742A(12V 1W)

65



双向稳压管 (1W)

5V

VS3

1

8.2V

10V

12V

66

整流二极管

1N4007×4

VD1

1



67

开关二极管

1N4148×2

VD2

1

肖特基二极管

1N5818

1N5819

68

三极管

TIP42C

VT1

1

BU406

散热器

ST25×2

69

三极管

9012

VT2

1

TIP41C

散热器

ST25×1

70

三极管

9013

VT3

1

TIP41C

散热器

ST25×1

71

晶闸管

BT151

VT4

1

场效应管

3DJ7

散热器

ST25×1

72

增强型场效应管

IRF630 (N沟道)

VT5

1

IRF9620(P沟道)

散热器

ST25×2

73

IGBT

10N60×2

VT6

1

1N4148×2

散热器

ST25×2

74

晶闸管电路

51Ω、0.1μFBT151FU)×3

VT7

1

散热器

ST25×3



75

双向触发二极管

BD3

VT8

1

双向晶闸管

BT135

散热器

ST25×1

76

仪表开关

KN32B

S1

1

77

按钮开关

AN4

S2

1

78

钮子开关

KNX1×2

S3

1

79

白炽灯座



HL1

3

80

荧光灯底座



HL2

2

81

启辉器



HL3

1

82

指示灯

6.3V

HL4

1

83

熔断丝



FU

1

84

电流表插座



SW

3

85

86

共阴数码管

0.5

BX01

1

电阻

300Ω×8

87



稳压集成

LM337

BX04

1

LM317

散热器

ST25×2

88

MIC声电传感器

CZN-15EN

BX05

1

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 pF电容器×2

89

扬声器

8Ω

BX06

1



90

蜂鸣器

TMB12A12

BX07

1

LED

5个大(红)

电阻

100Ω/0.25W

91

气敏元件

QM-J3

BX08

1

92

三极管插座

127-3T

BX09

1

元件插座

93

元件插座

127-2T×4

BX10

1

94

音乐芯片

JD9300Y

BX11

1

纽子开关

KNX1

95



保险丝

FU

AX1稳压管稳压电路

1

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 (5.1V)

96



电位器

4.7K(WH5) ×2

AX2信号叠加控制单元

1

电阻

6.8K/0.25W

2.7K/0.25W

3.3K/0.25W

10K/0.25W

三极管

9013

97



电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

98

直流数字毫伏表

02000mV

AX4直流数字毫伏表

1

99



保险丝

FU

AX5 直流恒压源

1

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

100

稳压管

1N4733A×2

AX6直流恒流源

1

电阻

100Ω/0.25W

27Ω/0.25W

510Ω/0.25W

电位器

4K7(WH5)

三极管

TIP42C

散热器

ST25×1

101



电位器

10KWH5)×2

AX9运放电路

1

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

102

集成运放

LM358

AX10双运放电路

1

集成底座

8P

103



继电器

GZR-2 12V

AX11继电器驱动电路

1

三极管

9013

二极管

1N4148

104

电容

1000μF/50V×2

AX1278系列稳压源

1

0.33μF×2

插座

127-3T

105

电容

1000μF/50V×2

AX1379系列稳压源



1

0.33μF×2

插座

127-3T

106

电位器

22K(WH5)

AX14单结晶体管触发电路

1

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

107



功放

LM386

AX15功率放大集成电路

1

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

108

集成

MC34063A

AX16集成转换器

1

集成底座

8P

109



拨码开关

(5T) (4T)

AX17单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

110



拨码开关

(5T) (4T)

AX18单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

111



光电开关

GP1A05HR(常开)×2

AX20电动机测速

1

磁性电机

385

固定支架

配套

112

钮子开关

KNX1×2

AX21 0-1置数单刀双掷开关

1

113



集成

CD4011

AX22单脉冲信号

1

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2 绿×2

114



电阻

100K/0.25W×10

AX23触摸式编码开关

1

钮子开关

KNX1

轻触开关

6×6×4.3)×10

115

电阻

51K/0.25W×10

AX248421拨码盘

1

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

116



集成

555

AX25CP时钟脉冲源

2

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

117



电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1

集成

ULN2003

集成底座

20P

LED

红×8

118



集成

CD4511

AX27共阴数码管

3

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

119



LED

红×绿×4 黄×4

AX28交通灯电路

1

电阻

51Ω/0.25 W×6

集成

CD1413

集成底座

16P

120

直流数字毫安表

02000mA

AC-A1直流数字毫安表

1

121

指针微安表

100μA



1

电气安装与维修实训考核装置

电子产品装调与人工智能创新考核装置

电气装配实训装置

电工电子技术创新设计综合应用实训装置

智能电工基础技术实验装置

PLC、变频器控制技术综合实训装置

电工电子电拖综合应用创新实训考核装置

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子技术综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工技术实训平台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

互联网+现代电工电子技术实训装置

电工电子·电拖·PLC技术综合实训考核装置

电气设备安装调试技能实训装置

电工电子基础实验装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

维修电工高级技师考核实训设备

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

电机及电气技术实验装置

电气安装调试实训装置

通用电工电子电拖实验装置

电工电子实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数字电子技术综合实训考核装置

模拟电路、数字电路实验平台

模拟电子电路实验装置

模拟电路应用创新实验平台

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电力拖动一体化实训设备

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电工基础实训台

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

在线智慧电子实验系统综合实训平台

电子产品装调与人工智能创新考核装置

电力电子技术应用创新设计综合实训装置

电子学综合实验装置

电工实训操作台(单面二组型)

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子电拖实验装置

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

机电综实训考核平台

电工电子技术实验装置

电力拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子焊接装配实训台

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

电气控制实训平台

一体化网络型高级维修及技师电工技能培训考核实训装置

防爆电气控制技术技能培训考核实训装置

电机及拖动实验台

高级维修电工综合实训柜

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电力拖动电气控制实验装置

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电子产品设计及制作生产线

电力系统微机保护综合实训设备

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

高级电工电子电力拖动实验装置

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

变电二次安装工实训考核装置

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电气智能控制PLC 技术实训装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电子技术实训装置

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路应用创新实验平台

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

电气设备安装调试技能实训装置

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

电工电拖实训平台

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

通用电工电子技术及电力拖动实验台

电子产品焊接装配实训台

中级维修电工实训台

初级维修电工实训学生台

电子实验室设备

电工电子综合实验平台

模电数电技术实验台

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

高级维修电工及技师技能实训考核装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电力系统继电特性及继电保护实验装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电工电气维修实训台

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

电机拖动实验台

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电力拖动实训装置

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

微机原理与接口技术,计算机控制技术课程

创新单片机实训箱

EDA实验箱

EDA实训室、EDA实验开发箱

FPGA教学开发创新平台

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

EMCU模块化多CPU创新单片机实训实验箱

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控计控原理实验系统

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

信号与系统控制理论实验装置

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

创新单片机实训实验箱

数字、模拟、电路分析综合实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
