曲柄滑块导杆凸轮机构实验台

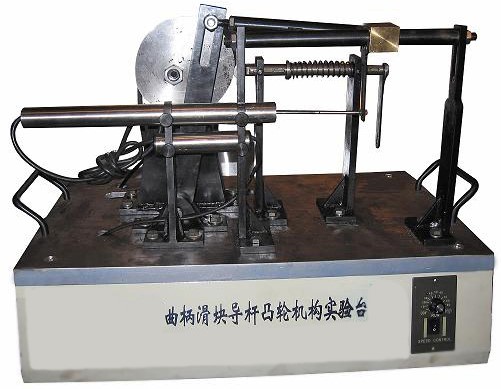

SBQD-C型曲柄滑块导杆凸轮机构实验台

一、实验内容

1、曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装。

2、检测滑块的位移、速度、加速度。并实时显示变化曲线。

3、检测凸轮的速度、加速度、角速度。并实时显示变化曲线

4、连杆上点的运动轨迹分析

二、主要技术参数

1、供电电源:220V/50HZ

290YY(YS)-90F直流带齿轮减速机电机功率:125W

3、凸轮基圆半径60mm,最大升程30mm,滚子半径8mm

4、曲柄摆角31度,曲柄长度30-50可调;导杆长度200-250可调,连杆长度180-250可调,滑块最大行程130mm

5、光栅角位移传感器:1000

6、直线位移传感器:160L

7、外型尺寸:700×480×420mm

8、电机调速范围:0-250r/min

9、随机工具及附件各一套

三、性能特点

1、可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。

2、比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。

3、可对各种运动规律(8种)的直动从动杆凸轮机构的运动进行比较。

4、所有杆构件长度及滑块偏心距均可进行无级调节,分析该参数改变,对机构运动特性的影响。

5、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的AVR系列单片机系统,以串口通讯,测试数据精度高、速度快、稳定。

6、该系统配套软件以AVR为平台制作开发,其内容丰富,包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容,具有综合性、开放性的特点。

7、驱动直流电机可进行无级调速,以满足实验机构的不同运动要求。
