高级电工实训考核设备,高级电工实训考核平台,高级电工实训考核鉴定装置

SB-608C高级电工实训考核设备



二、产品概述:

高级电工实训考核设备根据国家最职业标准及劳动部颁发的电工技术等级证和电工实操证等培训、鉴定内容要求研发而成。同时该套设备遵循了培训与鉴定硬件与软件"相结合的原则,符合中华人民共和国劳动与社会保障部颁发的实训设备行业标准。适应于各类职业学校、技工学校,中专学校、劳动培训及技能鉴定等单位的教学培训,实操考核,技能鉴定使用。

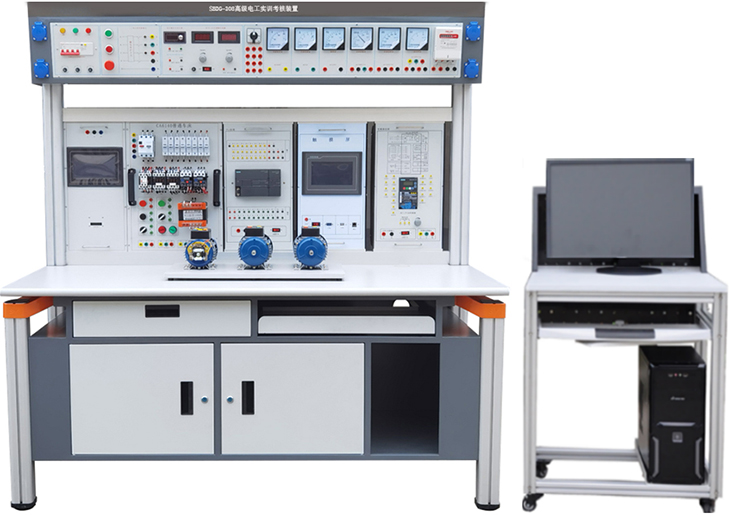

 (图片仅供参考、以实际配置为准)

高级电工实训考核装置采用国际惯用的模块化设计,组合式应用的新思路,并采用国家专利"碰珠式"安装结构新工艺,教师可根据不同的专业模块,组成不同的实训内容实现不同的""""""目的,组合简单使用方便布局科学整齐美观,扩展升级容易。

该套设备包括了电工基础、仪表工具、接线工艺、电子电路、电力拖动、机床电路、可编程控制器、单片机、变频器、直流调速等培训及鉴定内容。同时该套设备还配备了由国家劳动部出版的"技能教材""多媒体演示仿真软件""智能考核软件",通过配套的多媒体设备,生动、形象地演示教学与学生实操仿真模拟,增强学生学习兴趣,加深与巩固学生理论知识,提高学生实操技能,达到职业培训与技能鉴定的要求。

三、技术参数:

1)工作电源:三相五线  380V±10   50Hz

2)安全保护:电流型漏电保护(动作电流≤30mA),电压型漏电保护,过流保护,熔断器保护

3)外形尺寸:2100mm×800mm×1580mm

4)额定功率:0.8KW

5)环境温度:-10℃40℃

6)相对湿度:≤ 85%

7)设备重量:150Kg

四、产品结构:

桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

实验屏部分:整体采用钢木式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源、信号源和仪器仪表。操作面板安装工艺采用了国家专利"隐形螺钉"固定技术,文字符采用现代彩色喷描技术处理,使面板标识清晰且经久耐用。采用"挂钩式" 设计模块安放区,使操作更加方便,固定更加牢固。

实验模块部分:部分面板采用优质纯铝板加工,进行彩色处理,面板图文字符采用现代喷描技术处理,使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格,使得所有挂箱均可随意更换,操作方便。

五、高级电工实训考核设备成套配置清单

成 套 产 品 配 置 标 准

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

高级电工实训考核电源屏

SB-608C

1



2

钢制实训桌

SB-608ABC-02

1



3

钢制电脑桌

SB-608BC-03

1



4

模块柜

SB-608

适量

三套配一个

5

电子实训模块1

DZ-00

1



6

电子实训模块2

DZ-01

1



7

电拖实训模块1

DT-01

1



8

电拖实训模块2

DT-02

1



9

电拖实训模块3

DT-03

1



10

PLC主机模块

PLC-00

1



11

PLC模拟实训2

PLC-02

1



12

PLC模拟实训3

PLC-03

1



13

PLC模拟实训4

PLC-04

1



14

PLC模拟实训5

PLC-05

1



15

PLC模拟实训7

PLC-07

1



16

变频器主机模块

VFD-00

1



17

51系列仿真开发器模块

MSC-00

1



18

单片机实训模块1

MSC-01

1



19

电磁滑差离合调速模块

DQ-01

1



20

双闭环直流调速模块

DQ-03/04

1



21

双闭环负载模块

DQ-05

1



22

电机组模块

SB-608C

1



23

变频器实训电机系统

180W带编码器及刹车负载系统

1



24

组件集成电路运算放大电路

SB-608-GJDZ-03(22.7*11) 单面

1



25

组件具有过压欠压和延时控制的电源电路

SB-608-GJDZ-04(22.7*11) 单面

1



26

组件异步计数器的级联

SB-608-GJDZ-01(22.7*11) 单面

1



27

组件定时交流开关电路

SB-608-GJDZ-02(22.7*11) 单面

1



28

产品配线包

SB-608C

1

二级配置清单(1

29

产品配件包

SB-608C

1

二级配置清单(2

30

软件配件包



1

二级配置清单(3

SB-608C产品配线包二级配置清单

二 级 配 置 清 单 (1

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

迭对插头连线

K2ABD51 30CM 红色

50



2

迭对插头连线

K2ABD51 30CM 黑色

20



3

迭对插头连线

K2ABD51 60cm 红色

10



4

迭对插头连线

K2ABD51 60cm 黑色

10



5

迭对插头连线

K2ABD51 60cm 蓝色

5



6

迭对插头连线

K2ABD51 60cm 黄色

5



7

迭对插头连线

KT4ABD53 50cm 黄色

5



8

迭对插头导线

KT4ABD53 50cm 绿色

5



9

迭对插头连线

KT4ABD53 50cm 红色

9



10

迭对插头连线

KT4ABD53 50cm 黑色

5



11

自制实训导线

一头KT4ABD53/一头K2ABD51 500MM 红色

8



12

实训导线

一头KT4ABD53/一头焊线针 长1000MM 红色

2



13

实训导线

一头KT4ABD53/一头焊线针 长1000MM 黄色

2



14

实训导线

一头KT4ABD53/一头焊线针 长1000MM 绿色

2



15

实训导线

一头KT4ABD53/一头焊线针 长1000MM 黑色

2



16

608故障连接线

一公一母 25针 长800mm

1



17

双闭环编码器连接线

两个19M-7A孔头 长100CM

1



18

数据排线

40P 60CM

1



19

USB数据线

1.5M 一头公头一头方口(仿真器配送)

1



20

PLC编程线

SC-11 3M

1



SB-608C产品配件包二级配置清单

二 级 配 置 清 单 (2

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

多功能排插

NEA3-1130-3  3

1



2

三相异步电动机

180W/380V 6个头

1



3

电磁调速电机

YCT112-4A   0.55KW

0.25

 四套配一个

4

组件定时交流开关电路(散件发货)

SB-608-GJDZ-02(22.7*11) 单面

1



5

组件集成电路运算放大电路(散件发货)

SB-608-GJDZ-03(22.7*11) 单面

1



6

组件具有过压欠压和延时控制的电源电路(散件发货)

SB-608-GJDZ-04(22.7*11) 单面

1



7

组件异步计数器的级联(散件发货)

SB-608-GJDZ-01(22.7*11) 单面

1



8

组件测试板

SB-KF-04-815L-07a-V1.1 9.8*13.6

4



9

实训考核指导说明书

SB-608 高级

1



10

PLC编程手册

FX3U基本·应用指令说明书

1



11

变频器说明书

FR-A840

1



12

仿真器光盘

仿真器集成调试软件

1



13

发货光盘

SB-608A/B/C

1



14

螺口球形灯泡

E27 15W 230V 透明

9



15

万用表(数字型)

VC890C+

1



16

烙铁

40W

1



17

烙铁架

黑色

1



18

工具箱

成套工具/12件套(钢丝钳、6*38螺丝批2只、沾塑活扳手、数显电笔、0.25KG羊角锤、钢卷尺、美工刀、PVC胶布/6*100螺丝批2/吹塑盒)

1



19

环保柄十字螺丝批

3*75MM(货号:31151

1



20

环保柄一字螺丝批

3*75MM(货号:31101

1



21

穿线盒

Ф50*Ф45

1



22

学生凳组件

塑钢凳面(蓝)+铁质凳

2



SB-608C软件配件包二级配置清单

二 级 配 置 清 单 (3

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

电气测量与内外线仿真实训软件(具有软件著作权)

电工基本实训

1.仪表使用、

2.供配电基础、

3.工具使用、

4.导线连接、

5.人工急救、

6.照明线路1

7.照明线路2

8.照明线路3

电工中级实训

9.电感线圈参数的测量、

10.三项负载的测量、

11.变压器组别测定与试验

电工技师与综合实训

12.ZB50使用、

13.10KV小电流接地系统的漏电选线保护、

14.10KV线路微机保护单元性能测试1

15.10KV线路微机保护单元性能测试2

16.0.4KV低压线路微机保护单元性能测试、

17.电动机低电压保护、

18.电动机负序过电流保护、

19.电动机过负荷保护、

20.变压器带载自动调压运行、

21.泄露电流试验、

22.直流耐压试验、

23.交流耐压试验、

24.变压器微机保护单元测试

★提供软件的现场演示及功能截图

1



2

三菱PLC与变频器仿真实训软件(具有软件著作权)

PLC电工中级

1.PLC的工作原理

2.程序的执行过程

3.电动机的起停控制

4.电动机的正反转控制

5.电动机循环正反转控制

6.三速电动机控制

PLC电工高级

7.星角起动控制

8.电动机正反转能耗制动控制

9.彩灯循环控制

10数码管的点亮控制

11.大小球传送装置的控制

12.简易机械手的控制

PLC电工技师与综合实训

13.电镀生产线的控制

14.自动交通灯的控制

15.皮带运输线的控制

16.工业洗衣机的控制

17.恒压供水系统的控制

18.工业刨车的控制

19.小推车的控制

20.中央空调冷却泵控制

21.停车场车位控制

22.变频器的PU操作

23.变频器的EXT操作

24.变频器的组合操作

25.手持编程器的操作

26.传感器的使用

27.气缸的使用

28.变频运输三维分选装置

29.步进运输坐标式四维分选装置

30.单相调速运输龙门式分选装置

31.X62W铣床

32.Z3050摇臂钻床

33.CA6140型车床

★提供软件的现场演示及功能截图

1



3

高级维修电工虚拟实训室软件

1.电子技术:

1)运放输出功能扩展、

2)定时交流开关、

3)步进电机控制、

4)智力抢答器、

5)位移控制器、

6)四路彩灯控制电路、

7)排故实训

2电子器件:

8)电力电子器件、

9)发光及显示器件、

10)传感器、

11)贴片元器件

3PLC

12)运料小车控制、

13)机械手控制、

14)简易三层电梯、

15)可逆运行能耗制动、

16)皮带运输机、

17)双面铣床控制、

18)音乐喷泉

4变频器:

19)FR-A450认识、

20)变频器的PU操作、

21)变频器的EXE操作、

22)变频器的组合操作

5.单片机:

23)单片机认识、

24)航标灯控制、

25)计数器报警、

26)继电器控制、

27)数码管显示、循环灯点亮

★提供软件的现场演示及功能截图

1



4

二居室电气布线仿真实训软件(具有软件著作权)

包括布线实训、考核练习、虚拟漫游三个部分。布线实训根据实训任务、图纸及相关规范进行电气布线的仿真操作,考核练习针对相关知识点进行问答考核,虚拟漫游可自主观察各个房间的线路布置情况。

★提供软件的现场演示及功能截图

1



六、高级电工考核设备配置说明

序号

配置名称

型号

配置说明及功能描述

1

电源控制实验屏

SB-608-01

机身采用钢制结构,面板采用蚀刻喷塑工艺,主要配置有三相电源,±030V直流稳压电源(两组),324V交流电源,单次脉冲源,函数信号源等部分组成,所有仪表采用数字式显示。

2

钢制实验台

SB-608-02

采用钢制结构表面采用喷塑处理,兰白颜色搭配,整体效果美观大方。

3

钢制电脑桌

SB-608-03

采用钢制结构表面采用喷塑处理,兰白颜色搭配,整体效果美观大方。

4

电子实训模块

DZ-00

面板上配置有电阻、电容、二极管、三极管、数码管、开放式端子、IC座等等电子电路的常用器件,可进行常见电子类的项目的实训。

5

电子测试模块

DZ-01

主要有直流电压表、直流电流表、交流电压表、交流电流表,开放式模块嵌入区等部分组成,可进行电路参数的测量等实训。

6

电拖实训模块1

DT-01

主要有熔断器、按钮、指示灯等部分组成,

7

电拖实训模块2

DT-02

主要有交流接触器、热继电器、时间继电器等组成。

8

电拖实训模块3

DT-03

主要有交流接触器、中间继电器、时间继电器、行程开关等组成。

9

PLC主机模块

PLC-00

采用三菱FX3U-48MR可编程控制器,输入输出接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。

10

PLC模拟实训模块2

PLC-02

可进行交通灯、抢答器、多种液体自动混合、自控成型机等项目实训。

11

PLC模拟实训模块3

PLC-03

可进行音乐喷泉控制系统、双面铣床控制系统、小车运动装置等项目实训。

12

PLC模拟实训模块4

PLC-04

可进行电镀槽生产控制、全自动洗衣机控制等项目实训。

13

PLC模拟实训模块5

PLC-05

可进行三层电梯控制、机械手控制系统等项目实训。

14

PLC模拟实训模块7

PLC-07

配置有交流接触器等器件,可完成三相电机控制及机床电路改造等实训。

15

变频器主机模块

VFD-00

型号:三菱FR-A840-0.75KW。输入电压:AC380V,额定功率:0.75KW,具有频率、速度、磁通、转矩等控制功能,可多达15种速度的多段速预选控制,内置RS-485PID控制器,可实现工频、变频切换。本装置配置有FR-A8AP旋转脉冲反馈卡,配合可加载电机完成变频器闭环实训。

16

51系列仿真开发器模块

MSC-00

采用伟福J.MasterII+POD8X5X仿真头型仿真开发器,配置有系统接口和系统测试口。

17

单片机实训模块1

MSC-01

配置有闪烁灯光控制、A/D转换应用控制、抢答器应用控制、查询式按键控制等实训项目。

18

电磁滑差离合调速模块

DQ-01

与配置的电磁滑差调速电机配套,完成电磁滑差调速的实训。

19

双闭环直流调速模块

DQ-03/04

主要配置有整流变压器同步变压器直流励磁电源三相晶闸管触发电路三相触发电路功放电路、三相晶闸管整流主电路、给定电路、转速变换电路、电流反馈与过流保护、电流调节器、转速调节器,面板上雕刻有系统电气原理图,同时安装有测试端子,以便于学员测试。

20

双闭环负载模块

DQ-05

配置直流电压表一只,±300V,直流电压表一只,±2A,可调电阻90Ω×2/0.41A一个 、900Ω×2/0.41A一个。

21

电子电路实训单元模块(高级)

DZ-01配套

配置有单相整流、延时开关电路等常见的实训电路,每个电路制作成一个完整的模块,学员可在此基础上进行参数调节及测试,以便掌握个电路的工作原理。

22

电子实操器材

SB-608

配置有单相整流、延时开关电路等常见的实训电路,每个电路制作成一个完整的模块,该模块采用开放式的结构,学员可在此基础上进行元件的焊接、电路的调试、参数的测试等实训,以提高学生的动手能力。

23

三相异步电机

380V /180W

引线侧采用高绝缘性安全型接线柱引出,以便于学员接线。

24

数字型万用表

VC890C+



25

变频器实训电机

380V/180w

额定电压:380V,额定功率:180W,主要由三相鼠笼式异步电机、铸铝底座、不锈钢可加载机构、旋转编码器等部分组成,三相鼠笼式异步电机安装在铸铝底座上,具有噪音低、运行平稳等特点;不锈钢可加载机构作用于三相鼠笼式异步电机输出轴,通过旋转机构螺杆上的转盘,可增加电机的负载转矩,模拟电机增加负载时的运行状态;旋转编码器与三相鼠笼式异步电机同轴安装,实时地反映电机的运行状态(运行速度、转矩等),同时将电机的运行状态转换为脉冲,反馈到变频器的检测机构对电机系统进行闭环控制。

26

双闭环电机组



主要由固定电机组钢板、测速系统支架,转速表箱体、数显转速表(0-9999/分)、直流并(他)励电动机(DC220V185W1500转)、直流发电机(DC220V240W1500转)、直流永磁测速发电机、联轴器组成,各电机可自由组合。

27

基于物联网实训室安全用电智能控制系统



1

★附件:基于物联网实训室安全用电智能控制系统

1、特点

当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全;智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理;智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。

2、功能

基于物联网实训室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能;运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾;运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障;运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能;运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。

3、基于物联网实训室安全用电智能控制系统由执行装置与网机组成,技术参数分别为:

1)执行装置技术参数

1)极数:3P+N

2)脱扣特性:C5-10In D10-14In

3)额定电流:In 6A10A16A20A25A32A40A50A63A

4)额定电压:Ue AC 230V/400V

5)额定频率f50Hz

6)额定短路分断能力:Icu10kA

7)壳架等级额定电流:Inm63A

8)缺相保护:设备防烧毁保护模式

9)漏电保护:元器件损坏保护模式

10)过载保护:电流过大防烧毁模式

11)短路保护:碰线防烧毁模式

12)挂锁保护:便于维修安全

13)过温保护:可监测线路温度

14)过欠压保护:防止造成人身事故和机械设备损坏

15)漏电或触电时0.1秒断开

16)故障指示灯,便于查看工作状态

★(17)挂锁功能,检修更方便

2)网机技术参数

1)内置STM32F103C8T6主控芯片

2)外置8M无源晶振

3)采用SP3485作为485通信芯片

4485防浪涌保护

5)标准RS485接口,可直接串口设备

6)智能型数据终端,便捷实现数据传输功能

★(7)提供强大的中心管理软件,方便设备管理

★(8)提供便捷的软件升级和固件更新服务

★(9)提供数据库数据备份,方便查看历史数据

10)尺寸:89mm*67.5mm*20.5mm

11)重量:70g

12)电源:AC220V

13)功耗:1.5W

14)工作温度:-25℃ - +70℃

15)工作湿度:95%

16WiFi版最大下行传输速率:64kbps

17WiFi版最大上行传输速率:32kbps

七、实训考核项目:

1、高级部分

1)单管共发射极放大电路的测试

2)集成运算放大器的信号运算关系测试

3)电流控制型开关稳压电源的调整与测试

4)用集成逻辑门设计组合逻辑电路

5)计数器、译码器和显示器

6)555定时器的应用

7)定时交流开关电路

8)积分电路

9)集成电路运算放大电路

10)具有过压、欠压和延时的稳压电源控制电路

11)锯齿波同步触发电路

12)异步计数电路

13)接地电阻的测量

14)万用电桥的使用

15)电子电压表的使用

16)示波器与信号发生器及电子电压表的联合使用

17)电子线路的测量

18)脉冲信号发生器与示波器的使用

19)电子计数器的使用

20)PLC软元件及其研究

21)PLC简易编程器的使用

22)PLC基本指令及应用

23)PLC编程软件及其应用

24)PLC主控和多重输出指令的应用

25)PLC数据比较、传送、处理类指令的应用

26)PLC程序流控制指令的应用

27)PLC控制电动机自动往返控制的编程及电路

28)PLC控制电动机多地控制自动往返控制的编程及电路

29)PLC控制电动机多地控制双速运行控制的编程及电路

30)PLC控制笼型电动机Y/△启动控制的编程及电路

31)PLC控制水塔水位自动控制的编程及电路

32)PLC控制电动机可逆控制的编程及电路

33)PLC全自动洗衣机控制系统设计

34)PLC音乐喷泉控制系统

35)PLC双面铣床控制系统

36)PLC选用PLC改造继电接触器控制的三层货梯控制系统

37)PLC机械手设计

38)PLC电镀生产线的设计

39)PLC小车运动装置的设计

40)PLC抢答器的设计

41)PLC交通灯信号灯的设计

42)PLC自控成型机

43)PLC两种液体混合的设计

44)单片机闪烁灯光控制

45)单片机A/D转换应用系统

46)单片机抢答器应用系统

47)单片机查询式按键系

48)单片机构建MCS-51系列单片机的最小系统

49)单片机正反向流水灯的编程与调试

50)单片机指令的深入认识及简单发声编程

51)单片机中断结构、串口结构及定时器编程

52)单片机串行口应用编程

53)单片机应用系统设计

54)变频器的运行操作

55)变频器的基本参数设定

56)变频器的基本控制线路安装及组合运行

57)变频器的常用控制线路安装及程序运行

58)变频器的PID控制、频率跳变操作和多段速度运行

59)变频器与PLC控制器的联机运行

60)变频器的出错报警及检查处理

61)双闭环直流调速电路操作

62)双闭环直流调速电路测量

63)电磁调速电机电路操作

64)电磁调速电机电路测量

电工技能训练网孔板实训台

四工位电气安装实训台

电工实训操作台

电工技能工作岛,电工电子技能工作岛

电气控制实训室,电气控制实训设备

电子线路综合实验实训装置

高级维修电工实训考核装置

电气控制技术实训考核装置

电路实验室介绍,电路分析基础实验室

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

电工技术基础实训室、电工基本技能实训室

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

高压电工特种作业安全技术实际操作建设方案

低压配电实训系统

低压电工智能考核装置,特种作业电工实训动力考核专用设备

低压电工实操考试照明考核柜

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

发电厂电气实验室,发电厂电气实训室设备

电子工艺焊接装配实训室

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

煤业机电技能工作室创建方案

电工接线实训装置,电路维修实训装置

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

维修电工实训考核装置

电子电工实训室建设方案

电工电子自动化综合实训实验台

电气操控技术实训装备

电机控制与电力电子实验室

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

数控机床电气维修实训室设备,车床铣床电气技能实训室设备

电气自动化技术专业设备

《电力系统微机保护》微机保护实验室

电力系统继电保护实验室、继电保护实验室、电力系统继电保护及自动装置

电工基础实验室,电工电子基础实训室

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工考核台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

电气控制技术实训室《工业自动化控制》

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装调试实训装置

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子装配生产流水线装置,电子工艺焊接装配生产线

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数电模电实验室,模电/数电实训室,电工电子技能考核实训平台

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统继电保护、电力系统继电保护原理

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电气工程及其自动化专业建设规划

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电子电工实训室,电工实训台,电工实训设备

电工电子技术实验装置

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

新型智能化电类实验通用平台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电子电工实训室_电子技术实训装置_创新人才实训

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

通用智能型电工、电子实验室

电子产品装配与调试生产线

多功能物料分拣实训系统

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

传感器及检测技术实验室是按照应用型人才培养教育

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

电工测量仪表的使用

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气控制实训装置

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

机床电气与PLC实验室,可编程控制器实验

电气自动化设备安装与维修

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

网孔板维修电工技能实训系统

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

高级电工技术实训室

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

电气安装与维修实训考核装置,硕博科教值得信赖

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实训考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

通用电工电子实验室成套设备报价

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

10KV/400V高低压配电操作实训室设备

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

工厂供电创新技术实训装置

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电工技能与实训,是针对院校机电一体化技术

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机及拖动控制实训柜,电机拖动控制实训考核装置

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

自动控制技术实验室,自动控制理论实验室

电气操控技术实训室装备

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

自控原理及计算机控制技术实验平台

创新单片机实训箱

EDA实训室、EDA实验开发箱

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

电路原理实训室设备

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信原理综合实验箱(增强型)

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
