特种作业实操培训考试实训室设备
一、概述
特种作业实操培训考试实训室设备是依据国家特种作业人员安全技术培训考核管理规范、对应特种作业安全技术实操考核标准建设的专业化、标准化、规范化实训考核平台，聚焦电工、焊工、高处作业、制冷与空调作业等国家规定特种作业工种，集实操教学、技能训练、模拟考核、安全演练、资质认证于一体，旨在规范特种作业人员实操技能培训流程，强化安全操作意识，提升岗位实操能力，从源头防范特种作业生产安全事故，保障从业人员持证上岗、合规作业。
二、建设核心定位实训室严格遵循“安全第一、实操为本、考培分离、标准统一”原则，对标国家特种作业实操考核大纲要求，搭建贴近真实作业场景的实训环境，兼顾教学培训与正规考核双重功能，既满足院校、培训机构的日常技能教学、实训演练需求，也可承接社会特种作业人员实操考核、复审培训、企业员工岗前安全实训，实现“教学-训练-考核-认证”全流程闭环，培养符合行业安全规范、具备熟练实操技能的合格特种作业从业人员。
三、核心功能与布局实训室按照实训功能划分为基础安全实训区、专项工种实操区、模拟考核区、安全警示教育区、器材工具存放区五大模块。基础安全实训区开展特种作业通用安全知识、应急救援、防护器材使用等基础训练；专项工种实操区分设对应特种作业实操工位，配备标准化实操设备、模拟装置、安全防护设施，还原真实作业工况；模拟考核区严格按照国家考核标准布置考场，实现单人单工位、全程监控、规范考核；安全警示教育区通过案例展示、视频教学、事故模拟，强化作业人员安全防范意识；器材工具存放区实现实训设备、工具、防护用品规范化管理，保障实训安全有序。
四、实训与考核内容实训室覆盖主流特种作业工种实操培训与考核内容，重点开展各工种标准化操作流程训练、设备规范使用与维护、作业风险辨识、安全隐患排查、应急故障处理、应急避险与救援等实操项目。所有实训、考核内容完全贴合国家最新考核标准，摒弃纯理论教学模式，突出实操动手能力与安全操作规范，确保参训人员熟练掌握岗位必备实操技能，熟知作业安全禁忌，顺利通过特种作业实操考核，取得特种作业操作资格证书。四、核心优势
1. 标准合规：实训设备、考核流程、场地布局均符合国家特种作业培训考核规范，满足正规认证考核要求；
2. 安全可控：采用实操模拟设备与安全防护装置，杜绝真实作业安全风险，可反复开展实训演练，降低实训安全隐患；
3. 场景真实：还原现场作业环境，让参训人员在贴近实际的场景中提升实操能力，实现实训与岗位无缝衔接；
4. 教考兼容：兼具日常教学训练与标准化考核功能，配套考核监控、成绩评定系统，保障考核公平公正、流程规范；
5. 适用性强：可灵活适配新员工培训、持证复审、技能提升等不同培训需求，覆盖各类特种作业工种实训场景。
五、应用价值实训室有效解决特种作业实操培训“场景不真实、安全风险高、考核不规范”等痛点，为院校、培训机构、企业提供专业的特种作业教考载体，助力提升特种作业人员整体技能水平，规范行业从业管理，同时帮助企业落实安全生产主体责任，减少因违规操作引发的安全事故，为安全生产、合规经营提供坚实的人才保障。
六、建设清单
1.1、建设清单预算
|
序号 |
产品名称 |
分项名称 |
数量 |
单位 |
|
1
|
SBDG-01A低压电工作业实操培训系统 |
安全用具使用(K1) |
1 |
套 |
|
作业现场安全隐患排除(K2) |
1 |
套 |
||
|
电气设备安装（K31） |
1 |
套 |
||
|
低压开关柜（K32） |
1 |
套 |
||
|
临时用电（K33） |
1 |
套 |
||
|
2 |
SBDG-01B高压电工作业实操培训系统 |
安全用具使用(K1) |
1 |
套 |
|
作业现场安全隐患排除(K2) |
1 |
套 |
||
|

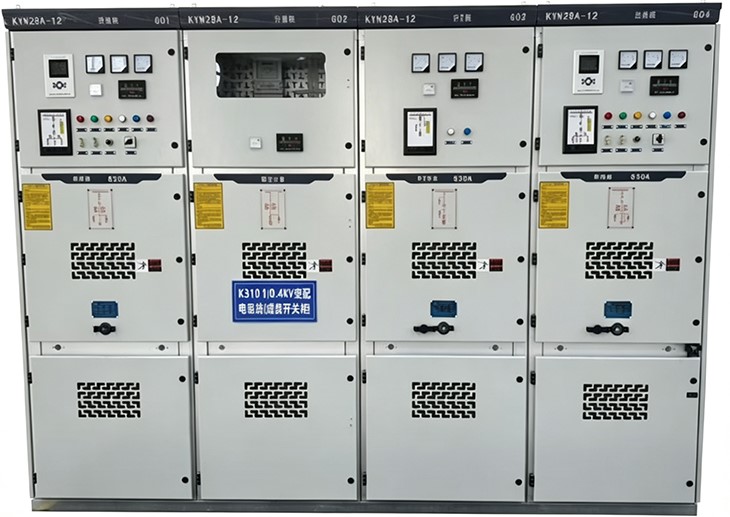

10/0.4KV变配电系统（成套开关柜）（K31） |
1 |
套 |
||
|

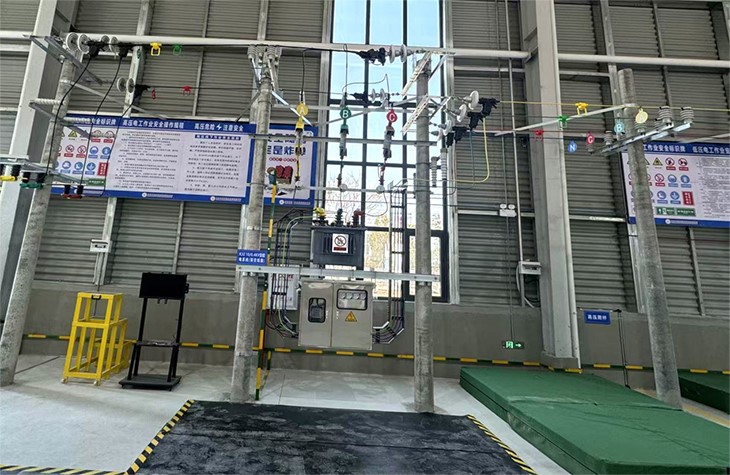

10/0.4kV变配电系统(架空线路）（K32） |
1 |
套 |
||
|
电气设备安装（K33） |
|
|
||
|
3 |
SBDG-01C公共科目 |

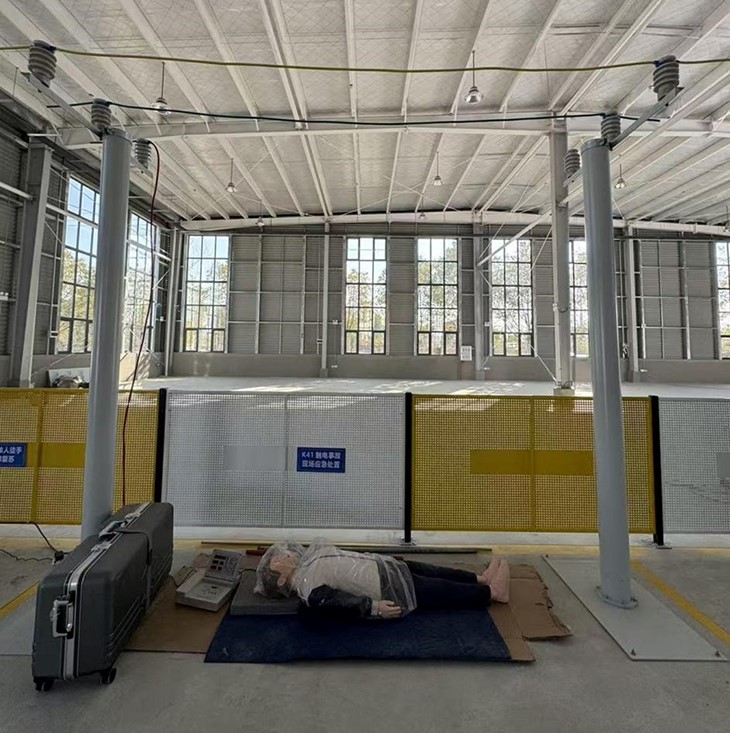

触电事故现场应急处置 |
1 |
套 |
|

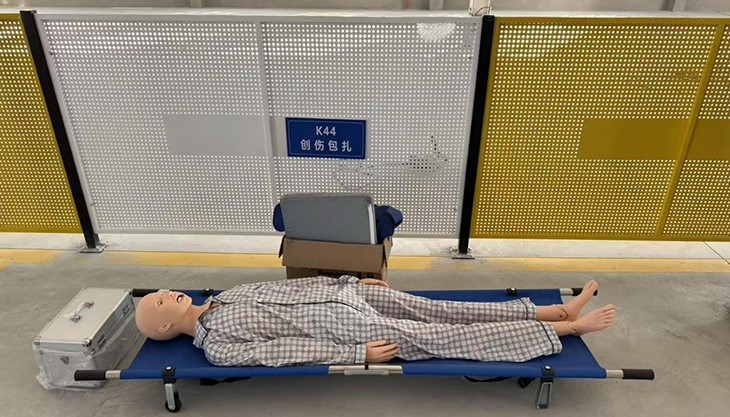

创伤包扎模拟人 |
1 |
套 |
||
|

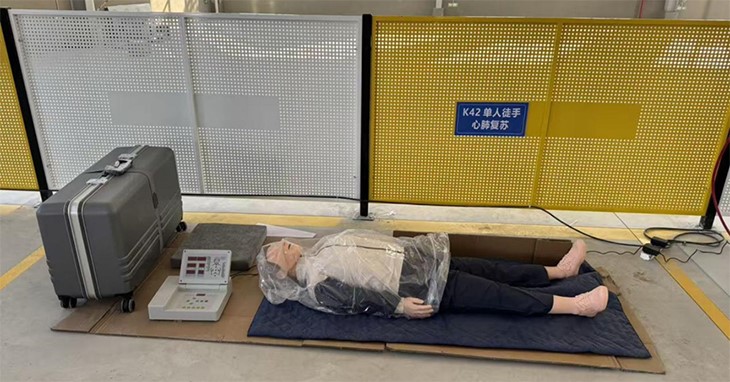

心肺复苏模拟人 |
1 |
套 |
||
|

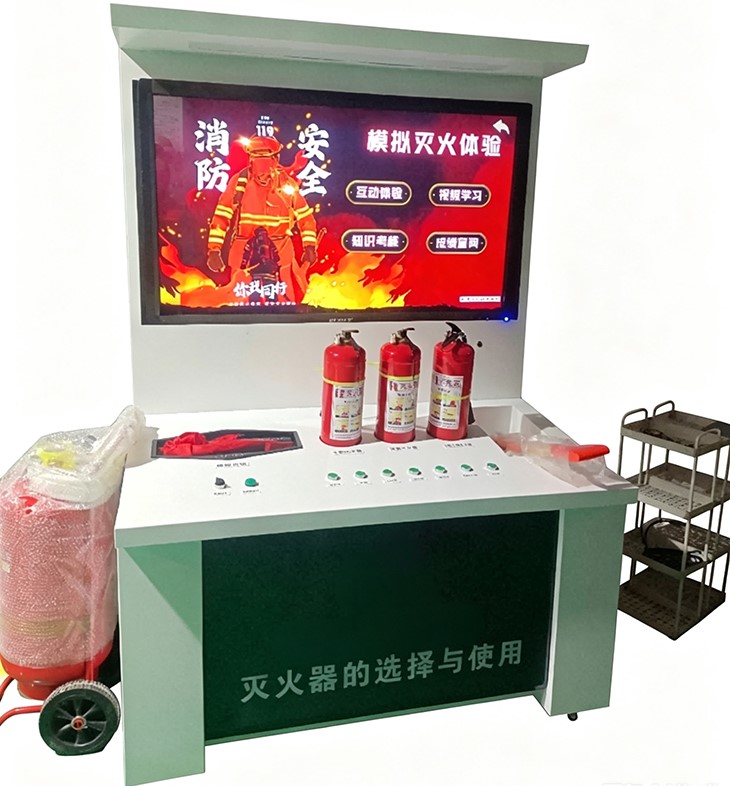

灭火器的选择和使用实操培训设备 |
1 |
套 |
七、实训室建设内容
2.1低压电工作业
科目一安全用具使用（K1）
电力安全工器具与电工仪器仪表（K11）：
（一）场地参数
安全工器具考位面积≥10㎡，用于放置各类安全工器具、电工仪器仪表、干扰项设备设施及辅助存放器材摆放架。培训学员对安全工器具、电工仪表的认知、辨别及正确选用能力，确保学员能准确识别及使用合规安全用具，为后续作业安全保障奠定基础。
（二）安全工器具和电工仪器仪表参数
1.安全工器具
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
低压验电笔 |
1.测量范围：500V及以下。 |
1 |
个 |
|
2 |
携带型低压短路接地线 |
1.适用电压：0.4kV；接地棒长度：0.5m。 |
1 |
套 |
|
3 |
绝缘凳 |
符合现行标准《带电作业用绝缘硬梯》 (GB/T 17620)的有关要求。 |
1 |
个 |
|
4 |
绝缘梯 |
符合现行标准《带电作业用绝缘硬梯》 (GB/T 17620)的有关要求。 |
1 |
个 |
|
5 |
绝缘垫 |
符合现行标准《带电作业用绝缘垫》(DL/T853)的有关要求。 |
1 |
块 |
|
6 |
绝缘胶带 |
电压等级：600V以下；阻燃型 |
5 |
个 |
|
7 |
绝缘手套 |
符合现行标准《带电作业用绝缘手套》(GB/T 17622)的有关要求。 |
1 |
副 |
|
8 |
绝缘鞋 |
符合现行标准《足部防护安全鞋》(GB21148)的有关要求。 |
1 |
双 |
|
9 |
安全帽 |
符合现行标准《头部防护安全帽》(GB2811)的有关要求。 |
1 |
顶 |
|
10 |
防护眼镜 |
符合现行标准《眼面防护具通用技术规范》(GB 14866)的有关要求。 |
1 |
副 |
|
11 |
工作服 |
180XL |
5 |
套 |
|
12 |
安全绳 |
符合现行标准《坠落防护安全绳》(GB24543)的有关要求。 |
1 |
根 |
|
13 |
围杆作业用安全带 |
符合现行标准《坠落防护安全带》(GB6095)的有关要求。 |
1 |
套 |
|
14 |
区域限制用安全带 |
|
1 |
套 |
|
15 |
坠落悬挂用安全带 |
|
1 |
套 |
|
16 |
脚扣 |
符合现行标准《坠落防护登杆脚扣》(AQ6109)的有关要求。 |
1 |
套 |
|
17 |
登高板 |
符合现行标准《电杆用登高板》(DL/T1643)的有关要求。 |
1 |
套 |
|
18 |
工具袋 |
放置电工工具使用 |
2 |
个 |
|
19 |
电工通用工具 |
1、电工胶布1个； |
2 |
套 |
|
20 |
安全标志 |
1.配备禁止、警告、指令、提示四类电气安全标志。 |
1 |
套 |
|
21 |
安全工器具柜 |
800mm*450mm*2000mm |
1 |
个 |
|
22 |
仪器仪表货架 |
1200mm*400mm*2000mm |
2 |
套 |
|
23 |
速差自控器 |
1.电杆上方安装速差自控器(防坠器)，速差自控器(防坠器)的安全绳长度不超过电杆高度，保证坠落发生后最小安全距离应大于1m。 |
1 |
个 |
|
24 |
安全防护垫 |
厚度不低于30cm |
1 |
个 |
|
25 |
绝缘垫 |
1.仪器仪表测试台作业区域满铺。 |
1 |
块 |
|
26 |
晾衣杆 |
1.2m*1.5m*1.5m |
1 |
个 |
|
27 |
衣架 |
常规款 |
10 |
个 |
|
28 |
伸缩护栏 |
1.2m*2.5m |
2 |
个 |
2.正常仪器仪表
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
万用表 |
1.数字式。 |
1 |
个 |
|
2 |
万用表 |
1.指针式。 |
1 |
个 |
|
3 |
钳形电流表 |
1.数字式。 |
1 |
个 |
|
4 |
兆欧表 |
1.500V指针式。 |
1 |
个 |
|
5 |
兆欧表 |
1.1000V指针式。 |
1 |
个 |
|
6 |
兆欧表 |
1.数字式。 |
1 |
个 |
|
7 |
接地电阻测试仪 |
1.数字式。 |
1 |
个 |
|
8 |
漏电保护器测试仪 |
1.0-500Ma，0-999ms |
1 |
个 |
|
9 |
电阻箱 |
1.最小步进不大于1Ω，量程不小于99KΩ |
1 |
个 |
|
10 |
漏电保护器 |
1.C型 |
1 |
个 |
|
11 |
漏电保护器 |
1.D型 |
1 |
个 |
3.仪器仪表干扰项
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
低压验电笔 |
无法正常使用的 |
1 |
个 |
|
2 |
携带型低压短路接地线 |
缺少附件的 |
1 |
套 |
|
3 |
安全帽 |
非标的、过期的、缺少附件的、轻微损坏的 |
4 |
顶 |
|
4 |
安全带 |
非标的、过期的、缺少附件的、轻微损坏的 |
4 |
套 |
|
5 |
脚扣 |
无法正常使用的 |
1 |
套 |
|
6 |
登高板 |
无法正常使用的 |
1 |
套 |
|
7 |
绝缘手套 |
过期的、损坏的 |
2 |
副 |
|
8 |
绝缘鞋 |
过期的、损坏的 |
2 |
双 |
|
9 |
万用表 |
外表无明显破损,未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
10 |
钳形电流表 |
外表无明显破损,未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
11 |
兆欧表 |
外表无明显破损,未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
12 |
接地电阻测试仪 |
外表无明显破损,未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
13 |
漏电保护器测试仪 |
外表无明显破损,未定期进行计量检定的和不能正常使用的 |
2 |
个 |
4.辅助器材
安全用具架：2个，长×宽×高：1.2m×0.4m×2m（偏差±0.05m），白色4层架，层高可调节，尺寸满足安全用具及干扰项设备设施摆放需求。
晾衣架：1个，长×宽×高：1.5m×0.5m×1.5m（偏差±0.05m）白色，用于规整悬挂工作服。

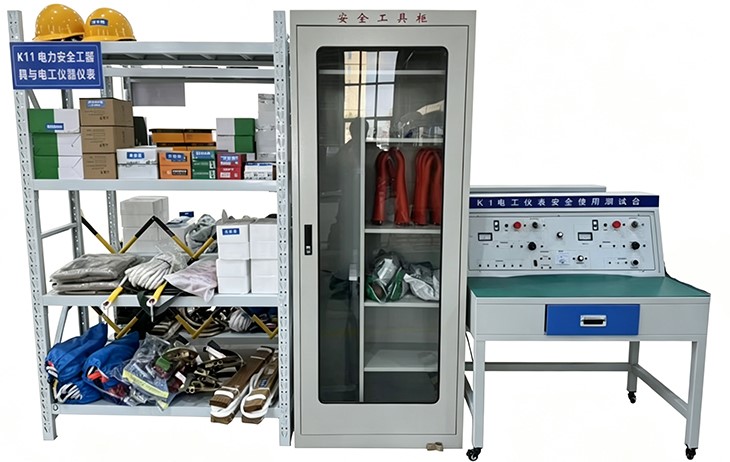

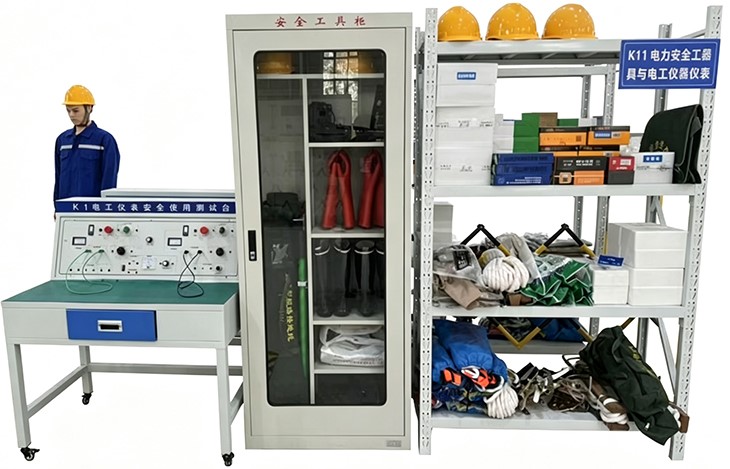

（安全用具、仪器仪表及K1仪器仪表测量台）
5.实现功能
该考位能考察学员以下能力：
（1）安全工器具和仪器仪表的辨别与筛选能力
学员需熟练掌握各类安全工器具（安全帽、安全带、安全鞋、手套等）和仪器仪表的名称、用途及合格标准，能从混合了合规项与干扰项的工器具选项中精准识别正确工器具。
（2）安全工器具和仪器仪表的正确穿戴与使用能力
学员需规范执行安全工器具的穿戴流程并在实操中体现对使用规范的掌握。
（3）安全工器具和仪器仪表的放置与恢复能力
学员需在作业完成后，按规范对工器具进行整理、归位及简单维护，确保其处于可用状态。

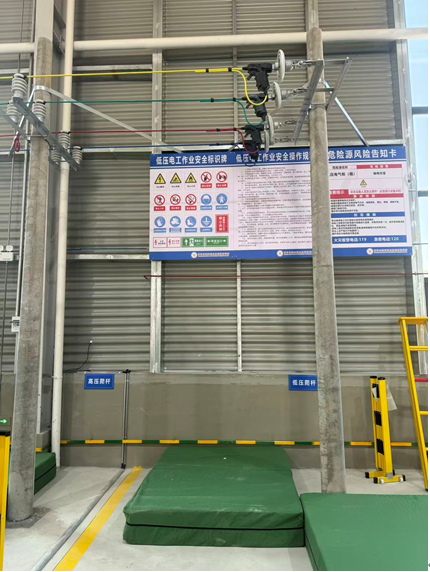

（三）登杆作业
考位面积≥ 5 ㎡，采用环形混凝土电杆，符合现行标准《环形混凝土电杆》（GB/T 4623）的要求，电杆高度不低于4m，室外采用电杆埋设方案固定，室内采用杆底加装抱箍及钢板，与混凝土地面固定为整体，杆顶采用多根扁钢固定在强度足够的墙面上，使水泥杆直立稳固，符合电杆安装规范要求。
登杆作业配置速差自控器（防坠器）和2块长2米*宽1.5米*厚30厘米的防摔垫，保证学员登杆作业的操作安全。
培训学员登杆前检查、个人防护用品的正确选用、登杆流程规范性。

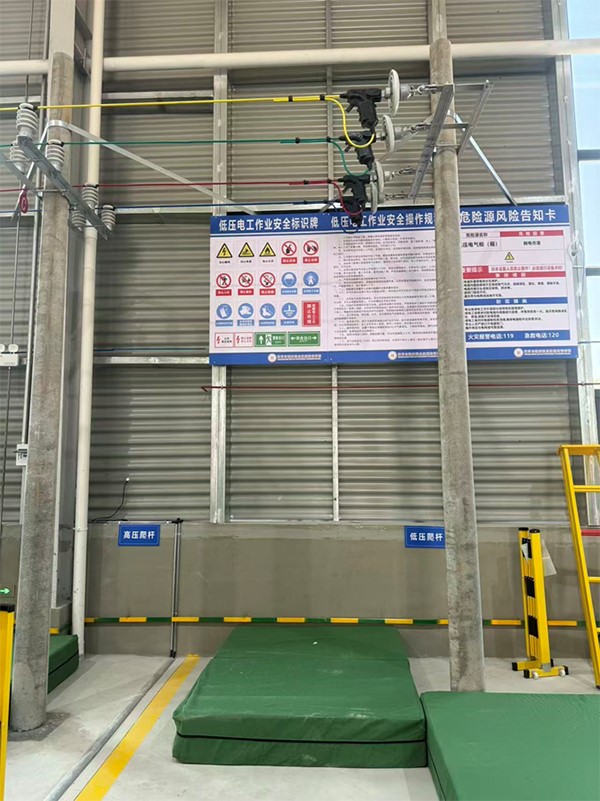

（登杆作业考位参考示意图，具体以实际场地为准）

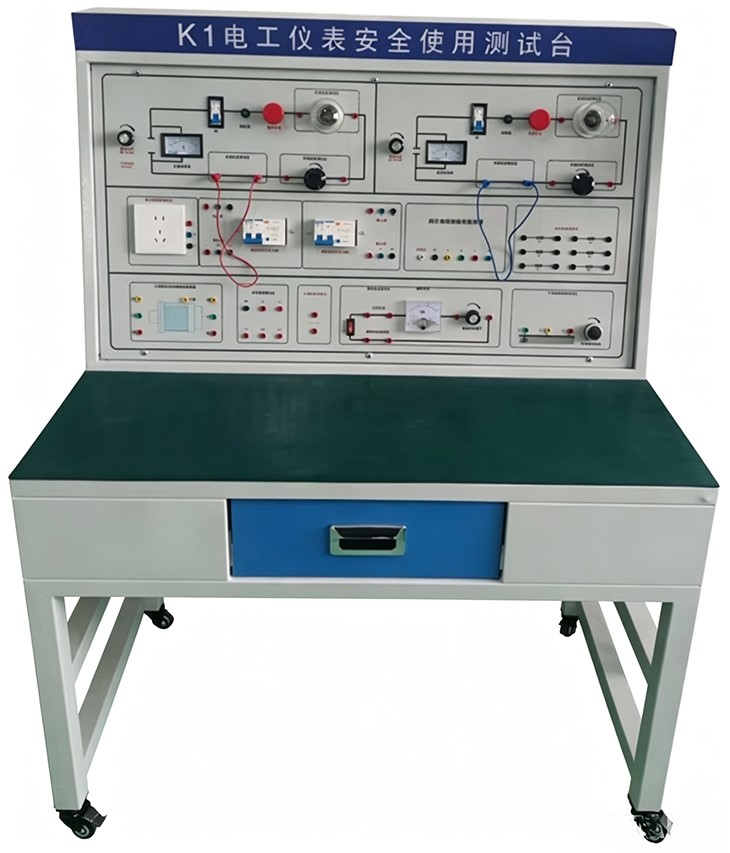

（四）仪器仪表测量台
1.电气及物理参数
（1）设备电压：输入电压：单相三线制AC220V±10%，50Hz。输出电压：AC 36V±10%，50Hz，DC 0-36V±10%。
（2）安全保护：漏电、过流保护，紧急急停、短路速断保护。
（3）设备功耗：<100W。
2.功能参数
（1）测试台包括直流回路区、交流回路区、交流电源测量区、接地电阻测试区、绝缘电阻测量区。提供了万用表、钳流表、兆欧表及接地电阻测试仪测量的使用场景。
（2）在交流回路区，回路提供AC36V交流电源，可做交流电压测量、可调电阻测量、交流电流测量。
（3）在直流回路区，回路可提供0-36V直流电源，可做直流电压测量、可调电阻测量、直流电流测量。
（4）在交流电压测量区，提供36V安全电压内至少5种交流电源输出，并可测量各电压值。
（5）接地电阻测试区，提供模拟的接地电阻的测量。
（6）绝缘电阻测量区，提供三相异步电动机的绝缘测量。
（7）交流、直流回路区，配急停开关。
仪器仪表测量台
（五）电工安全标识的辨识
考查学员以下能力：
（1）安全标识的识别与理解能力
学员需精准掌握安全标识的分类、名称、图形符号、颜色含义及适用场景。
（2）安全标识的正确布置能力
学员需依据国家标准和场景需求，规范布置标识的位置、高度、数量及组合方式。
（3）标识合规执行与风险规避能力
学员需具备依据标识要求规范行为、预防违规事件的意识与措施。
科目二作业现场安全隐患排除考位（K2）
作业现场安全隐患排除（K21）
（一）场地参数
该考位面积≥20m2 ，配置实物元器件。
（二）安全隐患设施
1.功能参数
设置临时用电风险隐患、登杆作业风险隐患、移动电动工具的使用风险隐患的实物场景，
需要学员辨识出这些场景里存在的安全隐患：移动电动工具导线绝缘破损；插板电源线未使用橡皮护套软电缆；在金属平台上使用Ⅱ类电动工具未配备漏电保护器；登杆作业人员未按规范携带器材；登杆作业人员未佩戴安全帽；登杆作业区域未设置封闭护栏；箱体或箱门接地松脱；同一开关直接控制2台及以上用电设备；电缆未从箱体底部出线孔出线；箱体内有杂物。
（三）组成部分及要求
|
设备/设施/器材 |
数量 |
单位 |
技术规格 |
隐患场景 |
|
照明开关箱 |
1 |
套 |
1.定制，与电路图匹配。24V。 2.断路器为透明塑壳，在分断时可见分断点，带漏电保护。 3.应符合现行标准《低压开关设备和控制设备》（GB/T 14048）相应部分的要求 |
辨识临时用电风险隐患 |
|
三相鼠笼式异步电机 |
1 |
台 |
AC24V，可实现星接/角接，符合现行标准教学实验 |
|
|
照明灯具 |
1 |
个 |
照明灯具 AC12-85V 是专为宽电压输入设计的低压照明设备，核心参数结合国标 GB/T 14044-2018 和工程实践 |
|
|
防静电工作台 |
1 |
台 |
120cm×60cm×75cm |
|
|
橡套电缆3芯1.5平方 |
3 |
米 |
YC3×1.5mm²，内线颜色红/蓝/黄绿 |
|
|
橡套电缆5芯2.5平方 |
3 |
米 |
YC5×2.5mm²，内线颜色黄/绿/红/蓝/黄绿 |
|
|
橡套电缆5芯4平方 |
3 |
米 |
YC5×4mm²，内线颜色黄/绿/红/蓝/黄绿 |
|
|
模特假人 |
1 |
个 |
带底座可站立 |
辨识登杆作业风险隐患 |
|
防护眼镜 |
1 |
双 |
1.抗冲击飞溅防灰尘 2.符合现行标准《眼面防护具通用技术规范》（GB 14866）的有关要求 |
|
|
围杆作业用安全带 |
1 |
套 |
1.聚酯纤维+合金钢材质 2.符合现行标准《坠落防护 安全带》（GB 6095）的有关要求 |
|
|
脚扣 |
1 |
双 |
1.无缝钢管 8M水泥杆，额定荷载≥150kg 2.符合现行标准《坠落防护 登杆脚扣》（AQ 6109）的有关要求 |
|
|
镀锌钢管 |
3 |
米 |
镀锌钢管外径 165mm、壁厚 1.75mm、单根长 6m” 参数，结合镀锌钢管行业标准（如 GB/T 3091-2015《低压流体输送用焊接钢管》 |
|
|
法兰盘垫片 |
8 |
个 |
18×50×5 |
|
|
镀锌内膨胀螺栓 |
8 |
个 |
M12×100 |
|
|
标示牌-电杆高度4.2米 |
1 |
张 |
PVC 背胶 200mm×300mm |
|
|
法兰盘 |
1 |
个 |
法兰盘 D165 |
|
|
活动扳手 |
1 |
把 |
高碳钢白色10寸 |
|
|
低压绝缘手套 |
1 |
双 |
1.绝缘耐压400V、耐磨、防滑 符合现行标准《带电作业用绝缘手套》（GB/T 17622）的有关要求 |
|
|
绝缘鞋 |
1 |
双 |
1.绝缘电工6KV实心耐磨 2.符合现行标准《足部防护 安全鞋》（GB 21148）的有关要求。 |
|
|
长袖工作服 |
1 |
套 |
长袖 棉质 工作服 |
|
|
镀锌铁板 |
1 |
块 |
1.2m×1.2m |
辨识移动电工工具的使用风险隐患 |
|
断路器 |
1 |
个 |
2P 10A |
|
|
空开盒 |
1 |
只 |
6回路 |
|
|
花线 |
1 |
米 |
RVS，2×1.5平方 |
|
|
插线板 |
1 |
个 |
插座 无线 5孔3插位 |
|
|
手电钻 |
1 |
台 |
600W，隐患 |
|
|
模特假人 |
1 |
个 |
带底座可站立 |
|
|
低压绝缘手套 |
1 |
双 |
1.绝缘耐压400V、耐磨、防滑 符合现行标准《带电作业用绝缘手套》（GB/T 17622）的有关要求 |
|
|
绝缘鞋 |
1 |
双 |
1.绝缘电工6KV实心耐磨 2.符合现行标准《足部防护 安全鞋》（GB 21148）的有关要求。 |
|
|
长袖工作服 |
1 |
套 |
长袖 棉质 工作服 |
|
|
安全帽 |
1 |
顶 |
1.高强度ABS材质、具备抗冲击、耐穿刺、隔热等核心防护性能 2.符合现行标准《头部防护 安全帽》（GB 2811）的有关要求。黄色 |
（四）实现功能
设置电工作业现场安全风险、安全隐患，搭设实物作业场景，通过设置安全隐患点营造作业环境。培训学员对场地内各种隐患的识别能力，避免存在安全隐患，为后续作业安全保障奠定基础。
科目三安全操作技术（K3）
K31电气设备安装考位：

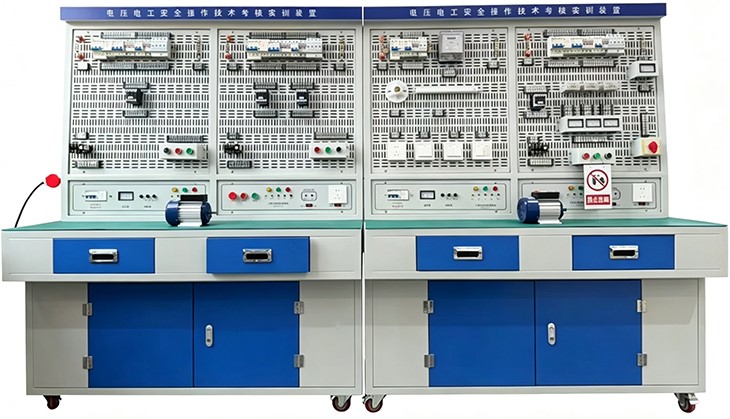

（电气设备安装培训装置）
可根据实际情况使用安全电压。接触电压AC/DC36V以下，能确保操作者的人身安全。
供培训用的供配电线路的设置和安装，符合现行标准《建筑电气与智能化通用规范》(GB55024)的有关要求。
交流电源测量区，在36V安全电压内至少5种交流电源输出，并可测量各电压值。
直流回路区，可提供0-36V直流电源，通过可调电阻可改变输出电压，带电压变化显示。
提供功率电阻测量区，不少于4种不同功率电阻测量值。
带三相指示灯显示，配保险丝底座，易更换。
电动机正转指示灯显示、反转指示灯显示。
采用标准元器件，装在作为挂板的网孔板上，可随意打乱排序，灵活方便。
可拆卸式布局。四块网孔板装入实操装置框架里，前后各放置两块。
前、后台面上各自配备1台24V交流电动机（共2台），支持三角形接法和星形接法2种方式，可以实时观察电机的转动情况。
设备采用优质冷轧钢板成型，表面喷塑处理。工作台配抽屉和置物柜，可放置标识牌、线缆、辅材、电工仪表和工具。台子有定向脚轮2个，万向脚轮2个。
满足低压电工作业安全技术实际操作下列项目的培训需求：
（1）低压电工作业-电气设备安装考位-低压配电箱安装接线（K31-01）
（2）低压电工作业-电气设备安装考位-单相电能表带照明设备的接线（K31-02）
（3）低压电工作业-电气设备安装考位-三相异步电动机单向连续运转电路接线（带点动控制）（K31-03）
（4）低压电工作业-电气设备安装考位-带熔断器（断路器）、仪表、电流互感器的三相异步电动机电路的接线（K31-04）

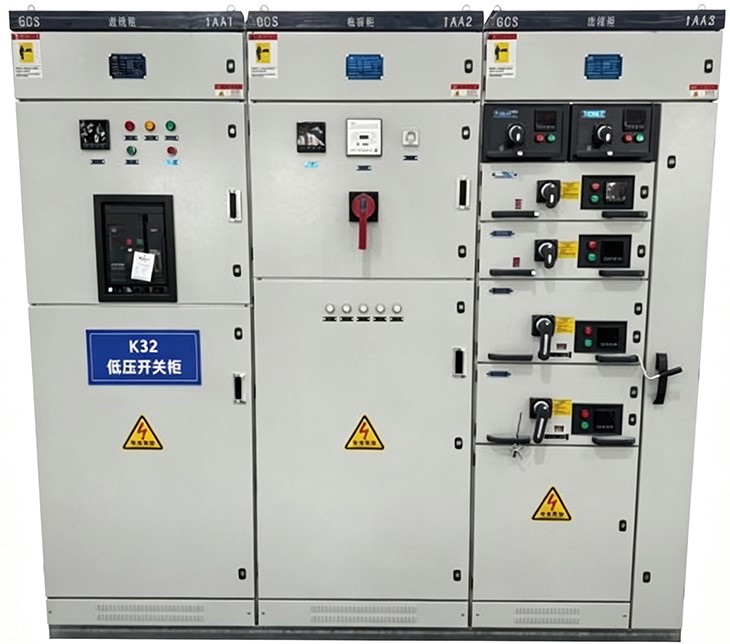

K32低压开关柜考位：

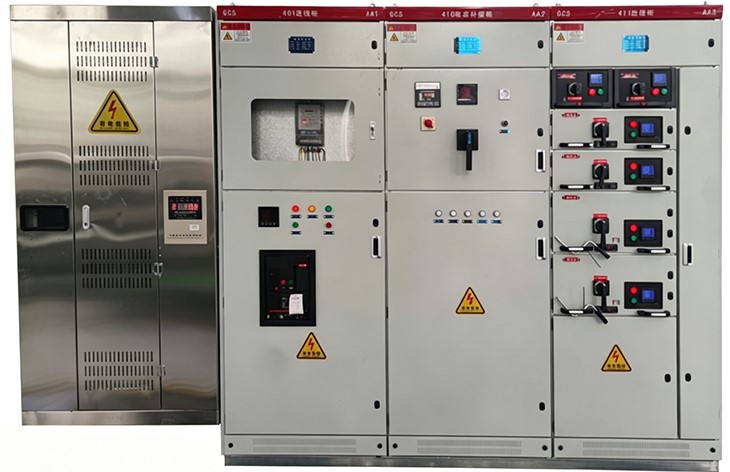

（低压开关柜整套）
采用GCS系列低压开关柜包括进线柜、出线柜、补偿柜各1个，与生产实际型号一致。符合现行标准《低压成套开关设备和控制设备》(GB/T 7251)相应部分的要求。
1.电气及物理参数
（1）工作电源：一次供电AC380V±10%，二次供电AC220V±10%，额定频率：50Hz
（2）设备尺寸：
低压进线柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
低压补偿柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
低压出线柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
（3）低压开关柜单柜重量：约260kg（1套3柜共780Kg）
（4）考位面积 ≥10㎡
（5）单位面积承重：≥600Kg/㎡
2.设备技术性能
（1）额定绝缘电压: 交流660（1000）V
（2）额定工作电压主电路：交流380（660）V
（3）辅助电路：交流380V、220V、24V
（4）直流：220V、110V
（5）额定频率：50（60）HZ
（6）水平母线额定电流：≤4000A
（7）垂直母线额定电流：1000A
（8）额定峰值耐受电流：105（176）KA
（9）额定短时耐受电流（1S）：50（80）KA
3. 使用环境
（1）周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
（2）户内使用，使用地点的海拔高度不得超过2000m。
（3）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
（4）装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整。
（5）装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
4.基本配置及功能
设备主要由低压主进线柜GCS、低压电容柜GCS、低压出线柜GCS组成。
（1）低压主进线柜GCS主要功能：
1)附进线带浪涌保护器（板后操作）
2)主断路器可以手动操作也可以电动操作
3)带有进线多功能表电流电压显示指示
4)可以进行各相电压转换操作
5)有电流互感器，分合闸指示显示及开关，储能指示
6)CMW1-2000/3P 抽屉式板前操作
7)进线方式：上下均可进出线
（2）电容补偿柜GCS主要功能
1)手动控制功能
2)自动控制功能
3)补偿电容自动放电功能
4)功率因数显示
（3）出线柜GCS抽屉柜主要功能
1)抽屉式，带有机械连锁机构。
2)带有模块隔室。
3)每个控制单元带有断电保护和电压分合闸指示。
4)抽屉采用了推进机构，操作更加方便、灵活。
5)每个抽屉单元都是一个独立的出线单元，各回路间不会相互影响，便于维护和检修
6)可靠性高：GCS开关柜采用可靠的电气元件和材料，具有良好的耐久性和稳定性，能够在长时间运行中保持高效的工作状态。
7)具备完善的过载保护、短路保护和接地保护功能，能够有效避免因电气故障而引发的事故和事故损失。
8)开关柜采用模块化设计，具有灵活的组合和扩展性，能够根据需要进行和改造，适应不同工程需求。
（4）核心功能
安全性：主进线柜承担短路冲击，出线柜快速切除局部故障，电容组自动放电保护，防止谐振冲击出线柜，电容柜实时补偿无功功率（自动/手动），提升功率因数，减少主进线柜电流负荷出线柜，分配优化后的电能至终端负载，GCS抽屉单出线柜独立分断故障（过载/短路/接地）。

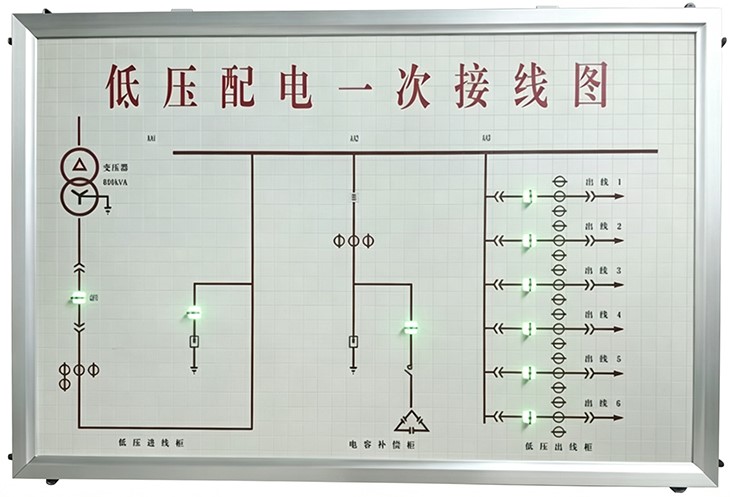

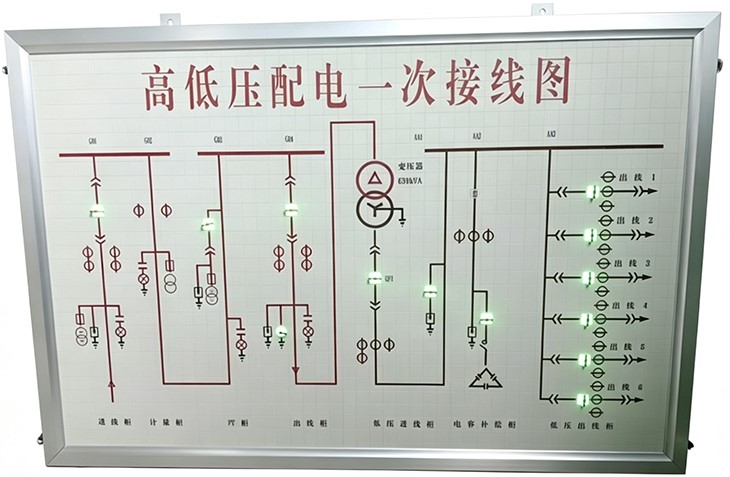

低压一次接线模拟屏
1.电气及物理参数
（1）电源：AC 220V±10% 50Hz
（2）设备尺寸（宽×高，m）：1.2×0.8，支架可选配
（3）设备采用马赛克拼接屏：采用阻燃 ABS 工程塑料模块拼接，颜色灰色，耐磨耐老化。
2.功能参数
（1）低压一次接线模拟屏是系统中用于直观展示低压配电系统接线方式、设备状态及电力流向的可视化装置，一次系统模拟屏是与配套开关柜一致的系统图。
（2）模拟屏能明确表示各开关柜实际状态、接线方式、供电方式和各种开关的分/合状态，能实现正式操作前模拟操作流程预演，确保操作步骤正确，并有相应的指示和灯光显示，采用 LED 灯珠，显示颜色包括红（合闸）、绿（分闸）， 高低压配电一次系统图报警功能，支持实现预演操作错误报警功能。
（3）设备配合完成低压柜操作过程中操作步骤的模拟验证。
（一次接线模拟屏）

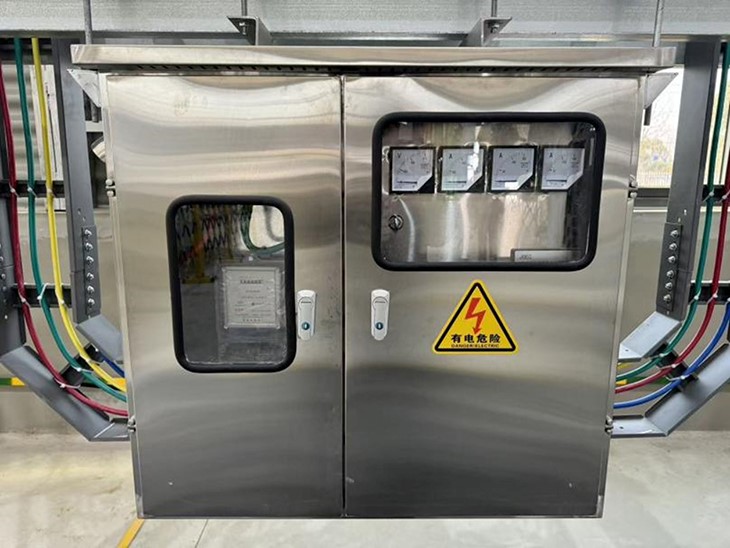

临时用电系统考位（K33）：

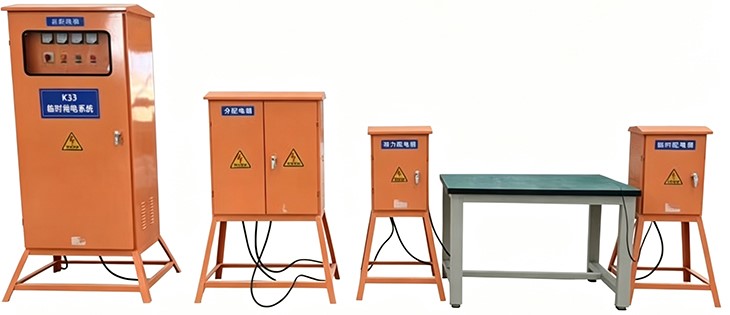

（临时用电系统）
1.电气及物理参数
（1）工作电源：一次供电AC380V±10%，额定频率：50Hz
（2）设备尺寸：
一级总配电箱尺寸（深×宽×高，m）：0.39×0.8×2.07，偏差±0.05m
二级分配箱尺寸（深×宽×高，m）：0.27×0.75×1.45，偏差±0.05m
三级动力箱尺寸（深×宽×高，m）：0.24×0.4×1.2，偏差±0.05m
三级照明箱尺寸（深×宽×高，m）：0.24×0.4×1.2，偏差±0.05m
（3）低压临时用电成套开关柜重量：约240kg
（4）考位面积≥10㎡
2.供电系统及安全保护
符合现行标准《建筑与市政工程施工现场临时用电安全技术标准》(JGJ/T46)要求，建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统：
（1）采用三级配电系统;
（2）采用TN-S系统:
（3）采用二级剩余电流动作保护系统。
（4）所有箱柜金属外壳通过PE线接地。
（5）防触电保护：
双重保险：终端回路全覆盖30mA漏保（动力箱/照明箱）
TN-S系统：PE线独立贯通 + 一级箱重复接地（防漏电伤害）
（6）设备防护：
40kA浪涌保护器（一级箱）
隔离变压器（1500VA）
安全防护设计：防触电双重保险
1）终端漏保全覆盖：总配电箱、分配箱、动力箱、照明箱所有回路配置 30mA 漏电保护器，实现 "末端保护"。模块化设计，便于安装与维护。
2）TN-S 系统 + 重复接地：PE 线独立贯通，多级箱处增设重复接地，降低接地电阻，防止 PE 线断线时设备外壳带电 ，多级保护架构，符合施工现场高安全要求。
3）设备防护： 一级箱内置 40kA 浪涌保护器，防止雷击过电压损坏电器元件，隔离变压器实现电源与负载的电气隔离，避免人员触电及一次侧故障传导至二次侧 。
3.设备配置参数及功能
本培训设备主要由1套临时用电系统（一级级总配电箱、二级分配箱、三级动力箱、三级照明箱）等组成：
（1）一级配电箱（总配电柜）
核心功能： 系统源头控制与综合防护
电源分配：通过主开关接收外部电源，供二级箱/动力设备。
安全隔离：内置隔离变压器，提供二次不接地电源，防止电击。
防雷保护：T2级40kA浪涌保护器（SPD）防御直击雷，保护后端设备。
监测功能：电压表、电流表实时监控总回路电气参数。
（2）二级配电箱（分配电箱）
核心功能： 区域电流分配与过载保护
电力中转：接收一级箱进线，分配至动力箱和照明箱或其他负载。
分级保护：塑壳断路器实现过载/短路保护。
（3）动力箱
核心功能： 电动机具供电与漏电防护
动力负载支持：通过主开关和漏电开关，驱动电机设备（如电焊机、水泵）。
人身安全防护：全回路配置漏电保护器，防止触电。
工业接口：工业插座（支持设备快速接入）。
（4）照明箱
核心功能： 照明与小功率设备供电
精细化配电：多路漏电开关支持单相小负载，如LED照明、小型工具。
多功能插座：工业插座和5孔插座，覆盖临时照明、办公设备、手持工具等需求。
集中漏电保护：所有插座回路均带漏电保护。
2.2高压电工作业
科目一安全用具使用（K1）
电力安全工器具与电工仪器仪表（K11）：
（一）场地参数
安全工器具考位面积≥10㎡，用于放置各类安全工器具、电工仪器仪表、干扰项设备设施及辅助存放器材摆放架。培训学员对安全工器具、电工仪表的认知、辨别及正确选用能力，确保学员能准确识别及使用合规安全用具，为后续作业安全保障奠定基础。
（二）安全工器具和电工仪器仪表参数
1.安全工器具
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
高压验电器 |
额定电压：10kV；伸缩型。 |
1 |
个 |
|
2 |
高压放电棒 |
适用电压：10kV，带接地线夹。 |
1 |
个 |
|
3 |
高压验电信号发生器 |
适用验电器电压等级：10kV。 |
1 |
个 |
|
4 |
携带型高压短路接地线 |
适用电压：10kV；接地棒长度：1m。 |
1 |
套 |
|
5 |
绝缘操作杆 |
带防雨罩；适用电压：10kV。 |
1 |
套 |
|
6 |
绝缘操作杆 |
不带防雨罩；适用电压：10kV。 |
1 |
套 |
|
7 |
绝缘夹钳 |
适用电压：10kV |
1 |
把 |
|
8 |
低压验电器 |
额定电压：0.4kV；伸缩型。 |
1 |
个 |
|
9 |
低压验电笔 |
测量范围：500V及以下。 |
1 |
个 |
|
10 |
携带型低压短路接地线 |
适用电压：0.4kV；接地棒长度：0.5m。 |
1 |
套 |
|
11 |
传递绳 |
尼龙绳，直径不小于10mm |
1 |
根 |
|
12 |
绝缘凳 |
符合现行标准《带电作业用绝缘硬梯》 (GB/T 17620)的有关要求。 |
1 |
个 |
|
13 |
绝缘梯 |
符合现行标准《带电作业用绝缘硬梯》 (GB/T 17620)的有关要求。 |
1 |
个 |
|
14 |
绝缘垫 |
符合现行标准《带电作业用绝缘垫》(DL/T853)的有关要求。 |
1 |
块 |
|
15 |
绝缘手套 |
适用电压：≥10kV。 |
1 |
副 |
|
16 |
绝缘靴 |
电绝缘性能：≥10kV。 |
1 |
双 |
|
17 |
绝缘鞋 |
符合现行标准《足部防护安全鞋》(GB21148)的有关要求。 |
1 |
双 |
|
18 |
安全帽 |
符合现行标准《头部防护安全帽》(GB2811)的有关要求。 |
1 |
顶 |
|
19 |
防护眼镜 |
符合现行标准《眼面防护具通用技术规范》(GB 14866)的有关要求。 |
1 |
副 |
|
20 |
安全绳 |
符合现行标准《坠落防护安全绳》(GB24543)的有关要求。 |
1 |
根 |
|
21 |
围杆作业用安全带 |
符合现行标准《坠落防护安全带》(GB6095)的有关要求。 |
1 |
套 |
|
22 |
区域限制用安全带 |
符合现行标准《坠落防护安全带》(GB6095)的有关要求。 |
1 |
套 |
|
23 |
坠落悬挂用安全带 |
符合现行标准《坠落防护安全带》(GB6095)的有关要求。 |
1 |
套 |
|
24 |
脚扣 |
符合现行标准 有关要求。土电杆用脚扣》(DL/T1642)或《坠落防护 登杆脚扣》(AQ6109)的有关要求。 |
1 |
套 |
|
25 |
登高板 |
符合现行标准《电杆用登高板》(DL/T1643)的有关要求。 |
1 |
套 |
|
26 |
工具袋 |
放置电工工具使用 |
2 |
个 |
|
27 |
电工通用工具 |
1、电工胶布1个； |
1 |
套 |
|
28 |
安全标志 |
禁止、警告、指令、提示四类标志牌。 |
1 |
套 |
|
29 |
安全工器具柜 |
800mm*450mm*2000mm |
1 |
个 |
|
30 |
仪器仪表货架 |
1200mm*400mm*2000mm |
2 |
套 |
|
31 |
速差自控器 |
1.电杆上方安装速差自控器(防坠器)，速差自控器(防坠器)的安全绳长度不超过电杆高度，保证坠落发生后最小安全距离应大于1m。 |
1 |
个 |
|
32 |
安全防护垫 |
厚度不低于30cm |
1 |
个 |
|
33 |
绝缘垫 |
1.仪器仪表测试台作业区域满铺。 |
1 |
块 |
|
34 |
工作服 |
|
5 |
套 |
|
35 |
晾衣杆 |
1.2m*1.5m*1.5m |
1 |
个 |
|
36 |
衣架 |
常规款 |
10 |
个 |
|
37 |
伸缩护栏 |
1.2m*2.5m |
3 |
个 |
2.正常仪器仪表
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
万用表 |
数字式。 |
1 |
个 |
|
2 |
万用表 |
指针式。 |
1 |
个 |
|
3 |
钳形电流表 |
数字式；AC/DC600V以下。 |
1 |
个 |
|
4 |
兆欧表 |
500V指针式。 |
1 |
个 |
|
5 |
兆欧表 |
1000V指针式。 |
1 |
个 |
|
6 |
兆欧表 |
2500V指针式。 |
1 |
个 |
|
7 |
绝缘电阻测试仪 |
数字式。 |
1 |
个 |
|
8 |
接地电阻测试仪 |
数字式。 |
1 |
个 |
|
9 |
直流单臂电桥 |
符合现行标准《国家电气设备安全技术规范》(GB 19517)的有关要求，并符合电气设备相关的其他国家标准。 |
1 |
个 |
|
10 |
直流电阻测试仪 |
符合现行标准《国家电气设备安全技术规范》(GB 19517)的有关要求，并符合电气设备相关的其他国家标准。 |
1 |
个 |
|
11 |
电阻箱 |
最小步进不大于1Ω，量程不小于99KΩ。 |
1 |
个 |
3.仪器仪表干扰项
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
高压验电器 |
无法正常使用的 |
1 |
个 |
|
2 |
高压放电棒 |
缺少附件的 |
1 |
个 |
|
3 |
高压验电信号发生器 |
无法正常使用的 |
1 |
个 |
|
4 |
携带型高压短路接地线 |
缺少附件的 |
1 |
套 |
|
5 |
绝缘操作杆 |
带防雨罩；无法正常使用的 |
1 |
套 |
|
6 |
绝缘操作杆 |
不带防雨罩；无法正常使用的 |
1 |
套 |
|
7 |
绝缘夹钳 |
无法正常使用的 |
1 |
把 |
|
8 |
低压验电器 |
无法正常使用的 |
1 |
个 |
|
9 |
低压验电笔 |
无法正常使用的 |
1 |
个 |
|
10 |
携带型低压短路接地线 |
缺少附件的 |
1 |
套 |
|
11 |
安全帽 |
非标的、过期的、缺少附件的、轻微损坏的 |
4 |
顶 |
|
12 |
安全带 |
非标的、过期的、缺少附件的、轻微损坏的 |
4 |
套 |
|
13 |
脚扣 |
无法正常使用的 |
1 |
套 |
|
14 |
登高板 |
无法正常使用的 |
1 |
套 |
|
15 |
绝缘手套 |
防护等级不足的、过期的、损坏的 |
2 |
副 |
|
16 |
绝缘靴 |
防护等级不足的、过期的、损坏的 |
3 |
双 |
|
17 |
绝缘鞋 |
过期的、损坏的 |
2 |
双 |
|
18 |
万用表 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
19 |
钳形电流表 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
20 |
兆欧表 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
21 |
绝缘电阻测试仪 |
外表无明显破损，未定期进行计量检定的和不能正常使用的使用的显破损的、未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
22 |
接地电阻测试仪 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
23 |
直流单臂电桥 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
|
24 |
直流电阻测试仪 |
外表无明显破损，未定期进行计量检定的和不能正常使用的 |
2 |
个 |
4.辅助器材
安全用具架：2个，长×宽×高：1.2m×0.4m×2m（偏差±0.05m），白色4层架，层高可调节，尺寸满足安全用具及干扰项设备设施摆放需求。
晾衣架：1个，长×宽×高：1.5m×0.5m×1.5m（偏差±0.05m）白色，用于规整悬挂工作服。
（安全用具、仪器仪表及K1仪器仪表测量台）
5.实现功能
该考位能考察学员以下能力：
（1）安全工器具和仪器仪表的辨别与筛选能力
学员需熟练掌握各类安全工器具（安全帽、安全带、安全鞋、手套等）和仪器仪表的名称、用途及合格标准，能从混合了合规项与干扰项的工器具选项中精准识别正确工器具。
（2）安全工器具和仪器仪表的正确穿戴与使用能力
学员需规范执行安全工器具的穿戴流程并在实操中体现对使用规范的掌握。
（3）安全工器具和仪器仪表的放置与恢复能力
学员需在作业完成后，按规范对工器具进行整理、归位及简单维护，确保其处于可用状态。
（三）登杆作业
考位面积≥ 5 ㎡，采用环形混凝土电杆，符合现行标准《环形混凝土电杆》（GB/T 4623）的要求，电杆高度不低于4m，室外采用电杆埋设方案固定，室内采用杆底加装抱箍及钢板，与混凝土地面固定为整体，杆顶采用多根扁钢固定在强度足够的墙面上，使水泥杆直立稳固，符合电杆安装规范要求。
登杆作业配置速差自控器（防坠器）和2块长2米*宽1.5米*厚30厘米的防摔垫，保证学员登杆作业的操作安全。
培训登杆前检查、个人防护用品的正确选用、登杆流程规范性。
（登杆作业考位参考示意图，具体以实际场地为准）
（四）仪器仪表测量台
1.电气及物理参数
（1）设备电压：输入电压：单相三线制AC220V±10%，50Hz。输出电压：AC 36V±10%，50Hz，DC 0-36V±10%。
（2）安全保护：漏电、过流保护，紧急急停、短路速断保护。
（3）设备功耗：<100W。
2.功能参数
（1）测试台包括直流回路区、交流回路区、交流电源测量区、接地电阻测试区、绝缘电阻测量区。提供了万用表、钳流表、兆欧表及接地电阻测试仪测量的使用场景。
（2）在交流回路区，回路提供AC36V交流电源，可做交流电压测量、可调电阻测量、交流电流测量。
（3）在直流回路区，回路可提供0-36V直流电源，可做直流电压测量、可调电阻测量、直流电流测量。
（4）在交流电压测量区，提供36V安全电压内至少5种交流电源输出，并可测量各电压值。
（5）接地电阻测试区，提供模拟的接地电阻的测量。
（6）绝缘电阻测量区，提供三相异步电动机的绝缘测量。
（7）交流、直流回路区，配急停开关。
（仪器仪表测量台）
（五）电工安全标识的辨识
考查学员以下能力：
（2）安全标识的识别与理解能力
学员需精准掌握安全标识的分类、名称、图形符号、颜色含义及适用场景。
（2）安全标识的正确布置能力
学员需依据国家标准和场景需求，规范布置标识的位置、高度、数量及组合方式。
（3）标识合规执行与风险规避能力
学员需具备依据标识要求规范行为、预防违规事件的意识与措施。
科目二作业现场安全隐患排除考位（K2）
作业现场安全隐患排查考位（K21）
（一）场地参数
该考位面积≥20㎡，用于放置作业场地隐患设施
（二）安全隐患设施
1.功能参数
提供开关柜停（送）电作业风险隐患和柱上变压器停（送）电作业风险隐患的实物场景，
需要学员辨识出这些场景里存在的安全隐患：接地刀闸处于合闸状态下操作手车；作业人员未正确穿工作服、戴安全帽；操作无监护人员；停（送）电顺序错误；作业人员未正确穿绝缘手套、绝缘靴、护目镜；辨识未正确设置围栏。
（三）组成部分及要求
|
设备/设施/器材 |
数量 |
单位 |
技术规格 |
隐患场景 |
|
高压电工中置柜（出线柜） |
1 |
台 |
KYN28A-12，半实物 |
辨识开关柜停（送）电作业风险隐患 |
|
安全帽 |
1 |
顶 |
1.黄色，高强度ABS材质、具备抗冲击、耐穿刺、隔热等核心防护性能 2.符合现行标准《头部防护 安全帽》（GB 2811）的有关要求。 |
|
|
长袖工作服 |
1 |
套 |
长袖 棉质 工作服 |
|
|
模特假人 |
1 |
个 |
带底座可站立 |
|
|
标示牌-禁止合闸，有人工作 |
1 |
张 |
PVC单面 200×300mm 带挂绳 |
|
|
标示牌-已接地 |
1 |
张 |
PVC单面 200×300mm 带挂绳 |
|
|
绝缘垫 |
1 |
米 |
1.绝缘垫1m宽5米长 8mm厚 2.符合现行标准《带电作业用绝缘垫》（DL/T 853）的有关要求。 |
|
|
安全帽 |
1 |
顶 |
1.黄色，高强度ABS材质、具备抗冲击、耐穿刺、隔热等核心防护性能 2.符合现行标准《头部防护 安全帽》（GB 2811）的有关要求。 |
辨识柱上变压器停（送）电作业风险隐患 |
|
长袖工作服 |
1 |
套 |
长袖 棉质 工作服 |
|
|
模特假人 |
1 |
个 |
带底座可站立 |
|
|
标示牌-在此工作 |
1 |
张 |
PVC单面 200×300mm 带挂绳 |
|
|
高压拉闸杆 |
1 |
根 |
10KV，3节4米 |
|
|
风向标识牌 |
1 |
张 |
210mm ×300mm ×1.5mm 带挂绳 |
|
|
安全围栏 |
1 |
套 |
防护栏1.2m×2.5m 红白管式 |
|
|
10KV柱上变压器实训设备（二柱） |
1 |
套 |
2柱3米仿真 |
（四）实现功能
设置以上的作业现场安全风险、安全隐患的场景，培训学员对场地内各种隐患的识别能力，避免存在安全隐患，为后续作业安全保障奠定基础。
科目三安全操作技术（K3）
K31 高压电工作业-10/0.4kV变配电系统（成套开关柜）考位
（10kV成套高压开关柜）
（一）成套高压开关柜
1.电气及物理参数
（1）工作电源：一次供电AC380V±10%，二次供电AC220V±10%，额定频率：50Hz
（2）设备尺寸：
10kV高压进线柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m
10kV高压计量柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m
10kV高压PT柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m
10kV高压出线柜尺寸（深×宽×高，m）：≥1.5×0.8×2.3，偏差±0.05m
（3）10kV高压开关柜单柜重量：约600Kg（1套4柜共2400Kg）
（4）考位面积≥30m2
（5）单位面积承重：≥600Kg/㎡
2.开关柜体为国标KYN28A-12铠装中置式交流金属封闭开关设备(以下简称开关柜)
(1)开关设备符合EC298《额定电压1kV以上52kV及以下的交流金属封闭开关设备和控制没备》、IEC694(高压开关和控制没备共用条款》，GB3906《3-36kV交流金属封闭开关设备》及DIA04《户内交流高压开关柜订货条件》等标准的要求。
(2)产品的外壳完全是由覆铝锌钥板经CNC机床加工多重折弯成形后用螺栓组装而成，具有高强度的抗腐蚀性和机械强度，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有1P4×级的防护等级。
(3)开关柜的主开关配置多种国产系列真空断路器。
(4)断路器的裸导体空气绝缘距离均能大于125mmn，复合绝缘大于 60mm。断路器均具有长寿命、高参数、少维护、小体积的优点。
(5)装置中 VS1-12/630 断路器的机械结构可满足学员频繁操作，手车操作室内安装有稳定高导轨，可轻巧地推进或抽出断路器手车；手车室内设计有带自动锁扣，可满足手车断路器与母排侧和电缆侧自动隔离的要求，手车有隔离位置、试验位置及工作位置智能仪表显示，每一位置均设有定位装置。
(6)符合国标要求，具有完整的"五防"功能。
(7)开关柜配备开关状态显示仪及智能仪表，可真实再现高压配电系统运行场景及故障场景，模拟10kV送电、断路器分合闸、储能等动作发生，以及相关指示灯、10kV电压表、负载电流表显示相应变化。
(8)故障排查模拟装置：可通过实操装置实现输电系统中常见故障场景的模拟功能：速断电流、变压器高温/超高温、油浸式变压器轻瓦斯/重瓦斯、变压器网门未关闭出现网门跳闸等。当故障信号发出后，高压柜的微机保护装置会发出相应的报警和联锁信号，导致断路器跳闸。
3.高压电工中置柜（出线柜），型号：AH2/KYN28A-12
(1)外壳：冷轧板喷塑。
(2)手车式高压真空断路器1台，额定电压12kV;额定电流≥630A。
(3)接地开关1台。
(4)开关状态指示仪：额定电压 220V，显示开关状态、小车工作位置/试验位置、断路器位置、接地刀位置、弹簧储能状态、高压带电指示等。
(5)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。
(6)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：过流保护、低电压保护、过电压保护、过负荷保护、高温保护、超温保护、轻瓦斯保护、重瓦斯保护、网门跳闸等。
4.高压电工中置柜（进线柜），型号：AH2/KYN28A-12
(1)外壳：冷轧板喷塑
(2)手车式高压真空断路器1台，额定电压12kV，额定电流≥630A。
(3)开关状态指示仪：额定电压 220V,显示开关状态、小车工作位置/试验位置、断路器位置、弹簧储能状态、高压带电指示等。
(4)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。
(5)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：过流保护、低电压保护、过负荷保护、高温保护、超温保护、轻瓦斯保护、重瓦斯保护等。
5.高压电工中置柜（计量柜），型号：AH2/KYN28A-12
外壳：冷轧板喷塑，尺寸 (宽×深×高)：1500mm×800mm×2300mm，允许尺寸偏差±5mm。
6.高压电工中置柜（PT柜），型号：AH3/KYN28A-12
(1)外壳：冷轧板喷塑。
(2)PT手车1台，额定电压12kV;额定电流630A。
(3)电压互感器，额定电压12kV;二次电压100V;单绕组，10/0.1kV 0.5级。
(4)开关状态指示仪：额定电压220V，显示开关状态、小车工作位置/试验位置、高压带电指示等。
(5)避雷器：额定电压12kV，系统电压10kV，大电流冲击耐受不小于40kA。
(6)微机综合保护装置1台，额定电压：220V，电压测量范围：0～120V，电流测量范围：0～5A，带485通讯接口，保护功能：低电压保护、过电压保护等。
（二）高低压一次接线模拟屏
（高低压配电一次接线模拟屏）
1.电气及物理参数
（1）工作电源：AC220V±10%，额定频率：50Hz
（2）设备尺寸（宽×高，m）：1.2×0.8，偏差±0.05m
（3）设备采用马赛克拼接屏：采用阻燃 ABS 工程塑料模块拼接，颜色灰色，耐磨耐老化。
2.功能
（1）高低压一次接线模拟屏是系统中用于直观展示高低压配电系统接线方式、设备状态及电力流向的可视化装置，一次系统模拟屏是与配套开关柜一致的系统图。
（2）模拟屏能明确表示各开关柜实际状态、接线方式、供电方式和各种开关的分/合状态，能实现正式操作前模拟操作流程预演，确保操作步骤正确，并有相应的指示和灯光显示，采用 LED 灯珠，显示颜色包括红（合闸）、绿（分闸）， 高低压配电一次系统图报警功能，支持实现预演操作错误报警功能。
（3）设备配合完成高低压柜操作过程中操作步骤的模拟验证。
（三）干式电力变压器及外壳
（10/0.4kV干式电力变压器及低压开关柜整套）
1.电气及物理参数
（1）外壳工作电源：AC220V±10%，额定频率：50Hz；干式变压器：额定容量：30KVA ；高压10KV 低压0.4KV，两侧都不上电。
（2）变压器尺寸（长×宽×高，m）：0.61×0.61×0.72，偏差±0.05m；外壳尺寸（长×宽×高，m）：1.2×1 ×1.6，偏差±0.05m
（3）重量：干式变压器:240kg±10kg；变压器外壳：300kg±10kg
（四）成套低压开关柜
采用GCS系列低压开关柜包括进线柜、出线柜、补偿柜各1个，与生产实际型号一致。符合现行标准《低压成套开关设备和控制设备》(GB/T 7251)相应部分的要求。
1.电气及物理参数
（1）工作电源：一次供电AC380V±10%，二次供电AC220V±10%，额定频率：50Hz
（2）设备尺寸：
低压进线柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
低压补偿柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
低压出线柜GCS尺寸（深×宽×高，m）：0.8×0.8×2.2，偏差±0.05m
（3）低压开关柜单柜重量：约260kg（1套3柜共780Kg）
（4）考位面积 ≥10㎡
（5）单位面积承重：≥600Kg/㎡
2.设备技术性能
（1）额定绝缘电压: 交流660（1000）V
（2）额定工作电压主电路：交流380（660）V
（3）辅助电路：交流380V、220V、24V
（4）直流：220V、110V
（5）额定频率：50（60）HZ
（6）水平母线额定电流：≤4000A
（7）垂直母线额定电流：1000A
（8）额定峰值耐受电流：105（176）KA
（9）额定短时耐受电流（1S）：50（80）KA
3. 使用环境
（1）周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
（2）户内使用，使用地点的海拔高度不得超过2000m。
（3）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
（4）装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整。
（5）装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
4.基本配置及功能
设备主要由低压主进线柜GCS、低压电容柜GCS、低压出线柜GCS组成。
（1）低压主进线柜GCS主要功能：
8)附进线带浪涌保护器（板后操作）
9)主断路器可以手动操作也可以电动操作
10)带有进线多功能表电流电压显示指示
11)可以进行各相电压转换操作
12)有电流互感器，分合闸指示显示及开关，储能指示
13)CMW1-2000/3P 抽屉式板前操作
14)进线方式：上下均可进出线
（2）电容补偿柜GCS主要功能
5)手动控制功能
6)自动控制功能
7)补偿电容自动放电功能
8)功率因数显示
（3）出线柜GCS抽屉柜主要功能
9)抽屉式，带有机械连锁机构。
10)带有模块隔室。
11)每个控制单元带有断电保护和电压分合闸指示。
12)抽屉采用了推进机构，操作更加方便、灵活。
13)每个抽屉单元都是一个独立的出线单元，各回路间不会相互影响，便于维护和检修
14)可靠性高：GCS开关柜采用可靠的电气元件和材料，具有良好的耐久性和稳定性，能够在长时间运行中保持高效的工作状态。
15)具备完善的过载保护、短路保护和接地保护功能，能够有效避免因电气故障而引发的事故和事故损失。
16)开关柜采用模块化设计，具有灵活的组合和扩展性，能够根据需要进行和改造，适应不同工程需求。
（4）核心功能
安全性：主进线柜承担短路冲击，出线柜快速切除局部故障，电容组自动放电保护，防止谐振冲击出线柜，电容柜实时补偿无功功率（自动/手动），提升功率因数，减少主进线柜电流负荷出线柜，分配优化后的电能至终端负载，GCS抽屉单出线柜独立分断故障（过载/短路/接地）。
（五）K32高压电工作业10/0.4kV变配电系统（架空线路）：
（高压电工作业10/0.4kV变配电系统（架空线路）示意图）
10/0.4kV变配电系统（架空线路）采用4柱版电杆方案，包括10kV高压侧电杆1根，变压器立柱电杆两根，0.4kV低压侧电杆一根，电杆高度3米以上，满足跌落式熔断器底部距离地面>2.5米以上。高压侧电缆及低压侧电缆距离油浸式电力变压器长度（间距）均大于2.5米，线路配置整套横担、抱箍、瓷瓶及电力金具均符合国标要求。架空线路包含10/0.4KV油浸式电力变压器1台、跌落式熔断器（RW11-10 100A-200A）1套3个、10kV高压隔离开关（GW9-10/630A）3个、氧化锌避雷器（HY5WS-17/50）3个，绝缘瓷瓶12个、3米高水泥电杆4根、架空线及整套横担、抱箍、瓷瓶及电力金具1套，低压综合配电箱（JP柜），间隔围栏1套，作业环境显示屏（5行显示），可由系统触发或人工随机指定作业气温、天气、风速、风向等。
根据随机风向，考查学员对变压器停电和送电过程中在高压侧和低压侧的正确操作流程。考查学员在停电后的挂设接地线的正确流程；在送电前拆除接电线的正确流程。
柱上低压配电柜：
内装隔离开关、断路器、电压表、电压转换开关、电流表、电流互感器、避雷器、无功补偿控制器、电力电容器、接触器、指示灯等设备设施。
1.电气及物理参数
（1）输入电源：三相五线制AC380V±10%，额定频率：50Hz
输出电压：AC380V/220V±10%，额定频率：50Hz
（2）变压器尺寸（长×高×深，m）：0.8×0.8×0.5，偏差±0.05m
2.功能
（1）控制与保护
熔断器隔离开关：具备隔离电源和短路保护功能，可在检修时安全隔离电路，160A 的壳架电流保证了较大的过载能力，适用于三相电路。
塑壳断路器：具有过载、短路保护功能。
微型断路器：用于支路保护，D 型曲线适用于电感负载和冲击性负载，能快速切断过载和短路电流，保障支路用电安全。
（2）测量与计量设备
电流互感器：用于将大电流转换为小电流，便于电流表测量和电能计量。
电流表：与电流互感器配合使用，实时显示电路中的电流值，指针式设计便于直观读取数据。
电压表：用于测量电路电压，为操作人员提供电压状态信息，确保系统电压在正常范围内。
电压转换开关：可实现三相电压的切换测量，通过旋转开关选择不同的电压测量回路。
（3）无功补偿
无功补偿控制器：自动监测系统无功功率，根据负载变化控制电容器的投切，提高功率因数，降低线路损耗。
接触器：用于控制电容器的通断，在无功补偿控制器的指令下，实现电容器的快速投切。
电容器：额定电压 0.45kV，额定容量 5kvar，三相电容器，用于补偿系统无功功率，提高电能质量。
（4）其他功能
避雷器：用于限制过电压，保护电气设备免受雷击和操作过电压的侵害，0.28kV 的额定电压适用于低压配电系统。
指示灯：用于指示电路的运行状态，红色灯光表示电路处于带电或故障状态。
（柱上变压器低压配电柜）
油浸式变压器
1.电气及物理参数
（1）额定电压：10/0.4kV，高低压两侧不加电
（2）变压器尺寸（长×宽×高，m）：0.66×0.43×0.87，偏差±0.05m
2.功能
高压侧额定电压为 10kV，用于从 10kV 输电线路获取电能，接入高压电网。
低压侧额定电压为 0.4kV（即 400V），经过变压器降压后，为用户端提供合适的用电电压，满足常见的三相用电设备及单相 220V 用电需求（通过三相四线制中的线电压和相电压关系实现）。
作业环境显示屏
（1）电气及物理参数
设备电压：单相三线制AC220V±10%，50Hz
外形尺寸：(长×宽×高，m):0.6×0.43×0.08，偏差±0.01m
（2）功能参数
1)可设置气温、天气、风速、风向、场地平整度、排水各项信息。
2)每项信息有多个数值：气温可设置多个气温值；天气可设置晴、雨、雪、雾；风速可设置多个数值和等级；风向可设置几个方向。
3)可实现多种组合。
4)可显示设置完成的各项信息。
5)可通过按键的切换来显示每项信息的多个数值。
6)通过设置的各项信息的显示值，来指示当前的作业环境是否适合进行该实操作业。
K33 电气设备安装
可根据实际情况使用安全电压。接触电压AC/DC36V以下，能确保操作者的人身安全。交流电源测量区，在36V安全电压内至少5种交流电源输出，并可测量各电压值。直流回路区，可提供0-36V直流电源，通过可调电阻可改变输出电压，带电压变化显示。提供功率电阻测量区，不少于4种不同功率电阻测量值。带三相指示灯显示，配保险丝底座，易更换。电动机正转指示灯显示、反转指示灯显示。采用标准元器件，装在作为挂板的网孔板上，可随意打乱排序，灵活方便。可拆卸式布局。四块网孔板装入实操装置框架里，前后各放置两块。前、后台面上各自配备1台24V交流电动机（共2台），支持三角形接法和星形接法2种方式，可以实时观察电机的转动情况。设备采用优质冷轧钢板成型，表面喷塑处理。工作台配抽屉和置物柜，可放置标识牌、线缆、辅材、电工仪表和工具。台子有定向脚轮2个，万向脚轮2个。
（电气设备安装培训装置、操作台）
2.3作业现场应急处置建设
K41触电事故现场应急处置
设备是由低压触电事故应急处理模块、高压触电事故应急处理模块构成。
1、低压触电应急模块
由心肺复苏模拟操作系统（模拟假人）1套、空开盒1个、漏电保护器1个、低压电线2根、木棒1根、铁棒1根、应急照明灯1盏、绝缘夹钳1个、高压拉闸杆1根等用具构成。
2、高压触电应急模块
由心肺复苏模拟操作系统（模拟假人）1套、架空电缆1根、应急照明灯1盏、验电棒1根、电话机1台、绝缘夹钳1个、高压拉闸杆1根等用具构成。
K42单人徒手心肺复苏操作
人徒手心肺复苏实操考试建设严格遵循《特种作业安全技术实际操作考试标准及考试点设备配备标准（试行）》中关于单人徒手心肺复苏实操考试的要求。
1.设备规格与参数
2.1设备规格
1、设备尺寸：
心肺复苏模拟人：≥1700mm×550mm×250mm
2、设备重量：≤25kg
2.2 使用环境
1、温度：-10℃～+40℃；
2、相对湿度：≤90%
3、海拔：≤4000m
4、考场工位面积占地空间：≤4㎡
3、硬件参数
1、心肺复苏模拟人考核终端一体机采用卧式底座设计，考生在蹲下进行心肺复苏操作时，显示器屏的角度与人眼视觉处在最佳位置，方便考生操作。
2、模拟假人采用PVC制作，其硬度适中，关节处可适度调节，符合真人人体特征。
4、产品特点
1、占地面积小，减少设备安装空间，也便于考场灵活布局。
2、心肺复苏模拟人与数据控制器相连，能定位按压位置、力度、频率，以播报是否按压正确，给考生急救提供实操调整。
3、设置软性垫子，人性化的配置，操作舒适。
4、模拟假人的人体器官、关节整体按真人1：1模拟。
5、在规定的时间内完成5个循环：每个循环30次有效胸外按压和5次有效吹气。模拟假人被救活后，会有逼真的心跳声。
6、控制器具有成绩打印功能，成绩小票显示按压、吹气正确和错误次数以及是否急救成功等信息。
K43灭火器选择与使用
1、设备考试过程中随机抓拍考生3张照片附在成绩单后面，有效防止舞弊行
2、具备刷身份证读取考生身份信息功能；具有进行手动输入姓名、身份证号获取考生身份信息功能，手动输入时，自动弹出软键盘功能，输入时自动检测身份证长度；
3、软件具有考试模式（系统对每一个科目下的子科目随机抽取，进行考试）和培训练习模式（可对每一个科目下的所有子科目自行选择，预览所有答题进行练习）功能；
4、根据国家实操考核大纲及地方要求设置补考次数限制功能，设置补考次，默认为2次，可根据考场需求自行设置补考次数，考生可以规定考试次数内进行补考操作，否则不能再进行补考操作；
5、具有考生成绩本地查询功能及题库自动更新功能，考生成绩保存至本地，可进行查询操作；
6、系统至少需要提供十四个起火场景动画，考生根据不同起火的类型选择灭火器，选择错误不能灭火、系统自动判0分并终止考试，选择正确可拿起灭火器对准屏幕的火源进行灭火操作，系统自动判分。
K44创伤包扎
创伤包扎实操培训建设严格按照《特种作业安全技术实际操作培训标准及培训点设备配备标准（试行）》中创伤包扎实操培训要求，培训知识点符合国家培训大纲中创伤包扎环节标准培训要求。
创伤包扎是外伤现场应急处理的重要措施之一。及时正确的包扎，可以达到压迫止血、减少感染、保护伤口、减少疼痛等目的。主要是针对纱布、绷带固定位置和包扎方式、打结方式的培训。创伤包扎综合考培系统主要培训内容包括：
1.纱布、绷带固定方法正确；
2.包扎时压迫位置正确；
3.8字形包扎方法正确；
4.固定包扎方法正确。
满足《特种作业安全技术实际操作培训标准（试行）》培训标准要求，实现特种作业大纲创伤包扎科目实操要点培训。
检查受伤部位、对受伤部位进行包扎、包扎方法等。
1.能够实现检查受伤部位：满足对受伤部位的检查要求。
2.能够实现使用绷带进行实际8字型包扎。
