SBWDG-03电工实训考核装置
一、概述
电工实训考核装置,电工1200PLC实训台，电工PLC、变频器实训考核装置是面向职业院校、技工院校及技能鉴定机构的电气自动化专业综合实训考核平台，紧扣电工技能等级提升与工业现场实操需求，融合PLC、变频器核心技术，可开展教学实训、技能考级、岗位培训与竞赛考核，适配维修电工中高级、电气设备安装与运维等职业技能标准要求。
二、设备技术指标
1.双工位实训台外型：整体尺寸≥1700mm×700mm×1690mm；
2.双工位实训台架的材料：钢板、铝合金结构；
3.电源(每个工位具有相同电源)：
(1)输入：三相AC 380V ±10% 50HZ 三相五线；
(2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
(3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.每工位提供4只5408整流二极管，用于能耗制动的整流电路。三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
7.直流电源、直流电压/电流表、逻辑输出及指示等，其中：直流电压0～10V可调输出；直流电流4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。
三、设备结构功能

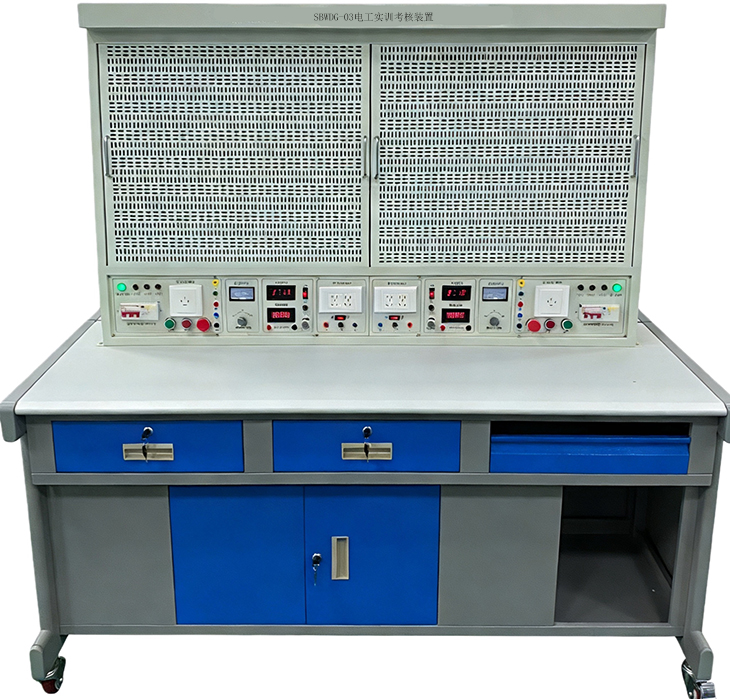

双工位实训台由实训屏（内置电源）、实训桌、网孔板三大部分组成。
1.实训屏（内置电源）设有电源通过启、停按钮控制电源的输出，并设有急停按钮，电源输出设有短路保护。
2.实训桌桌面采用防火、防水、耐磨高密度层压板封边特制（厚度≥25mm），有效提高绝缘等级。实训桌采用工业型材或铁质双层亚光密纹喷塑结构，桌架底部设计至少有四个脚轮，方便实训台架移动（两个定向，两个万向带刹车）。桌子设有二个抽屉（带锁）用于置工具及资料，边上设有键盘电脑联体设计、下方设有储存柜放置模块和实验导线。3.网孔板2块：尺寸700mm×600mm、厚度1.5MM，采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板配置若干只与椭圆形孔匹配的塑料卡件，用于固定实验用相关电器元器件，以便各器件的拆装方便。网孔板为挂件式，实训时挂在控制屏的上，可方便拿下，有利于元件件的安装和布局。
四、参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
24.变频器的参数设置
25.变频器的BOP启停控制
26.变频器的外部端子控制
27. PLC控制三相异步电机启停控制
28. PLC控制三相异步电机正反转控制
29. PLC控制三相异步电机星三角控制
30. PLC与变频器通讯控制
31. 触摸屏的画面编辑
32. 触摸屏通讯参数设置
33. 触摸屏与PLC通讯控制
34. 触摸屏、PLC、变频器通讯控制
五、初中高级维修电工实训考核装置每套配置表
|
序号 |
名称 |
数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
套 |
|
|
2 |
实训桌 |
1 |
张 |
|
|
3 |
储存柜 |
2 |
个 |
|
|
4 |
学生凳 |
2 |
张 |
|
|
5 |
网孔板 |
2 |
块 |
|
|
6 |
器材配备 |
1 |
套 |
见下表一 |
表一：实训台元器件配置清单（1台）
|
序号 |
名 称 |
型号与规格 |
品牌 |
数量 |
单位 |
|
1 |
单相电度表 |
DD862-2或DDS1319 |
人民 |
2 |
个 |
|
2 |
单相闸刀开关 |
HK8 |
正泰 |
2 |
个 |
|
3 |
开关 |
4A/250V |
泰力 |
2 |
个 |
|
4 |
平灯头 |
6A/250V |
|
4 |
个 |
|
5 |
插座 |
|
泰力 |
2 |
个 |
|
6 |
拉线开关 |
4A/250V |
泰力 |
2 |
个 |
|
7 |
墙壁开关座 |
|
泰力 |
4 |
个 |
|
8 |
声控开关 |
|
泰力 |
2 |
个 |
|
9 |
3H铁壳按钮 |
|
德力西 |
4 |
个 |
|
10 |
行程开关 |
LX9-111 |
正泰 |
4 |
个 |
|
11 |
行程开关 |
LX9-001 |
正泰 |
4 |
个 |
|
12 |
倒顺开关 |
K03-15 |
正泰 |
2 |
个 |
|
13 |
电流互感器 |
BH0.66 |
正泰 |
2 |
个 |
|
14 |
低压断路器 |
DZ108-20/10或DZ47S-32/3P |
正泰 |
2 |
个 |
|
15 |
2P直插式保险盒 |
RT18-32X |
正泰 |
2 |
个 |
|
16 |
3P直插式保险盒 |
RT18-32X |
正泰 |
2 |
个 |
|
17 |
日光灯管 |
10W |
非凡 |
2 |
条 |
|
18 |
镇流器 |
13W |
富宏 |
2 |
个 |
|
19 |
日光灯座 |
|
非凡 |
4 |
个 |
|
20 |
交流接触器 |
CJX2序列 |
正泰 |
6 |
个 |
|
21 |
辅助触头 |
F4-22 |
正泰 |
6 |
个 |
|
22 |
热继电器 |
0.63-1A |
正泰 |
2 |
个 |
|
23 |
时间继电器 |
ST3PA-B/380V（0-60S） |
正泰 |
2 |
个 |
|
26 |
时间继电器座 |
PF-083A |
正泰 |
2 |
个 |
|
27 |
熔断器及熔芯配套FR1 |
|
正泰 |
2 |
个 |
|
28 |
熔断器及熔芯配套FR2 |
|
正泰 |
2 |
个 |
|
29 |
接线端子排 |
JF5-2.5/5 |
|
5 |
个 |
|
30 |
导轨 |
|
|
1 |
个 |
|
31 |
走线槽 |
|
|
2 |
米 |
|
32 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速 |
|
1 |
个 |
|
33 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速，配离心开关 |
|
1 |
个 |
|
34 |
三相双速鼠笼异步电动机 |
380V/Y/△180W |
|
1 |
个 |
|
35 |
可编程控制器实训组件（本项以下3项必须满足能够配套使用） |
西门子S7-1200PLC，CPU1215C ,14路数字量输入10路数字量输出，2个以太网口 |
西门子 |
1 |
套 |
|
36 |
触摸屏 |
触摸屏7寸，带通讯和2个接口，带固定架，昆仑通态。 |
昆仑通态 |
1 |
套 |
|
37 |
变频器实训组件 |
西门子V20变频器，功率0.37KW,供电电压AC220V, |
西门子 |
1 |
套 |
|
38 |
编程电缆 |
3米长，用于PLC主机与PC机通讯 |
|
2 |
根 |
|
39 |
专用导线 |
|
|
30 |
米 |
|
40 |
螺丝 |
|
|
100 |
枚 |
|
41 |
塑料安装卡子 |
配网板上M4字攻螺丝安装电器元件 |
|
100 |
粒 |
|
42 |
常用实训工具 |
万用表、剥线钳、尖嘴钳、6件套螺丝刀套装 |
|
1 |
套 |
|
