[产品型号]:SB-Ⅲ [产品名称]:工程制图实验室设备 [价     格]: [在线客服]:

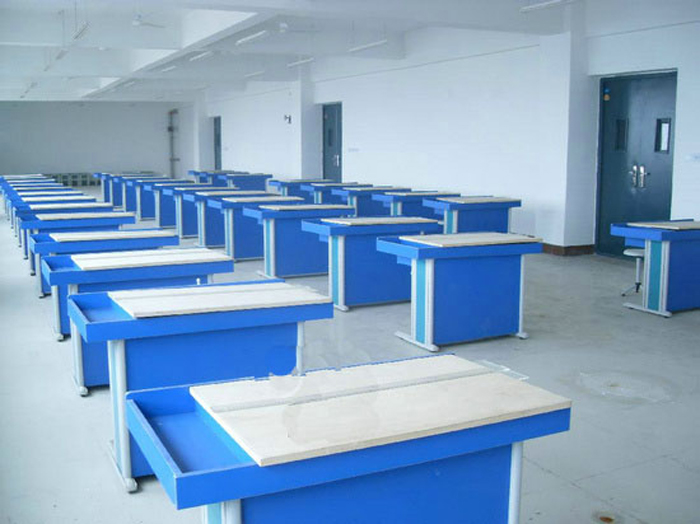

SB-Ⅲ型豪华型工程制图实验室设备



前言:图样是工程师的语言,是制造加工的指令。设计人员的思想和设计意图是通过图样表达出来的,所以遵循统一的制图规则非常重要。工程制图也是理工科主要的技术基础课。培养学生的空间思维能力,有效地掌握制图绘图基本功,这也是教师和学生的共同愿望。
为共同达到这一目标,上海硕博实验设备有限公司经过多年的制作和探索,在绘图界的专家和一线教师的指点下,不断改进制图绘图桌的结构,逐渐推出各个不同系列的制图绘图桌产品,以适合各个层面的客户需要。
OG制图绘图桌及教室配套系列,是在充分考虑制图绘图这一特定的环境下工作的需要,尽可能的利用制图绘图桌的功能与配置,创造出一个清新的制图绘图环境,让学生和教师能够在这样的环境下充分发挥创造力。对教学计划的顺利实施和学生学校质量的提高做助推作用。
OG绘图制图桌经过多年的改进,不同型号的产品更具有实用方便,坚固耐用、经济实惠等特点。OG绘图制图桌系列,除适用于大中专技校及各类职业学校制图教学外,各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。也同样适用于继续课程的设计及毕业设计以及美术类教学。
对于专业不同的制图绘图。根据绘图板规格的大小,我公司可以按实际教室的大小和学生人员情况做出规格调整。
注:0号图版:1200X900 1号图板:900X600 2号图板:600X400

一、概述:工程制图课是工程界的语言,工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
FZ制图教室配套系列,可以创造一个理想的、清晰的制图环境与学习气氛,有利于教学计划的顺利实施与教学质量的提高。本系列包括:学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
其中学生制图桌经过多年的改进,具有实用方便,配备齐全,轻巧大方,坚固耐用,拆装方便等特点。
二.主要特点
桌子右面可入置仪器、工具,下面抽屉供学习资料、工具书等。
教师用的演示桌,除上课时供操作投影仪使用外,主要用于辅导学生时现场批改作业及示范教学之用。
本系列教学设备经使用后,深受广大师生欢迎,改变了以往上下课搬图板或绘图没有图板,在寝室随处画等现象,大大提高了绘图效率,改善了图面质量,全面提高教学质量。
本系列教学设备不但适用于制图教学,也同样适用于继课程的设计及毕业设计。
对于非机,非土类专业,使用2号以下的图幅,可选用小号制图桌,这样占地面积相应减小,附件也适当减少。本系列制图除适用于大中专、技校以及各类职业学校外,各设计科研单位及工厂企业的技术部门均可使用或稍加改进使用。



二、用料规范及特点
本桌是根据制图课学习的要求设计的,符合人体工程学,设计新颖,稳定可靠,功能齐全.板面高度具有0-150mm范围可调,台面下的抽屉可放文具,资料等.转动手柄即可调节面板倾角,传动部分为尼龙材质的螺旋传动,面板下面有合金框条支撑。
三、结构介绍
钢木结构桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右两边为钢质支撑架连接,结实美观;绘图板为高级90*60mm一号绘图板;凳子为钢塑结构圆凳;
四、主要技术参数
三聚氢胺(刨花)板:16mm厚优质刨花板,三聚氢胺贴面,符合绿色环保E1级标准。
特点:色泽鲜明,硬度大,耐磨,耐热性好。耐化学药品性能好,能抵抗一般的酸、碱、油脂及酒精等溶剂的磨蚀。表面平滑光洁,容易维护清洗。
封边处理:台湾硕泰公司生产的优质封边条封边,环保胶水。
塑钢升降凳:PVC座面,钢管身  ;管身钢材厚度:1mm烤漆处理;凳面厚6mm,底坐三锥形设计,平稳牢固。整体高度45cm。
主要功能:桌面可调节倾角、桌子侧面可放置仪器、工具,下面抽屉供放学习资料、工具书等。

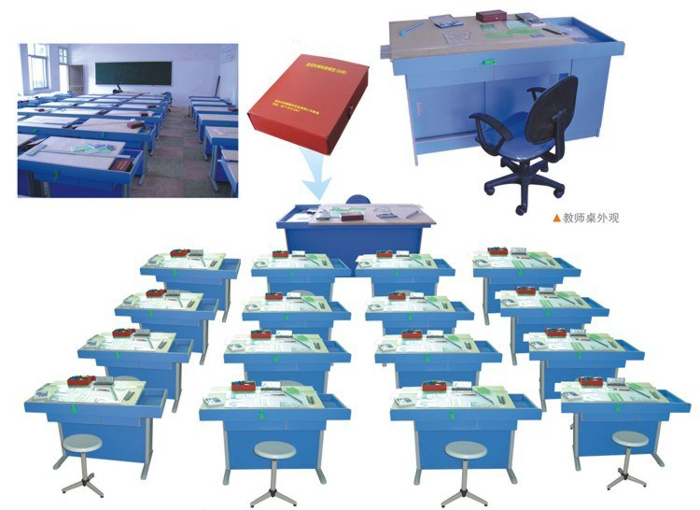

SB-Ⅲ型工程制图实训室设备(钢木结构)
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 机械制图模型(38件)

除上述8项外,教师桌另配备学生桌所配备的仪器4—13项

学生桌配备仪器和工具
1
90cm丁字尺
2
90×60cm一号绘图板
3
精密绘图仪器(5件)
4
25cm曲线板
5
30cm多用斜边三角板
6
美工刀
7
三棱比例尺
8
多功能模板
9
大圆弧
10
不锈钢多用擦图片
11
画圆模板
12
绘图铅笔(5支)
13
81A绘图笔
