10KV/400V高低压配电操作实训室设备

10KV/400V高低压配电操作实训室设备



1、高压配电操作实训室设备

1.1、 产品概述:

10kv高压设备由高压出线柜、计量柜、电机柜共3台高压柜组成;

高压开关柜工艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流互感器、接地闸刀、真空断路器等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

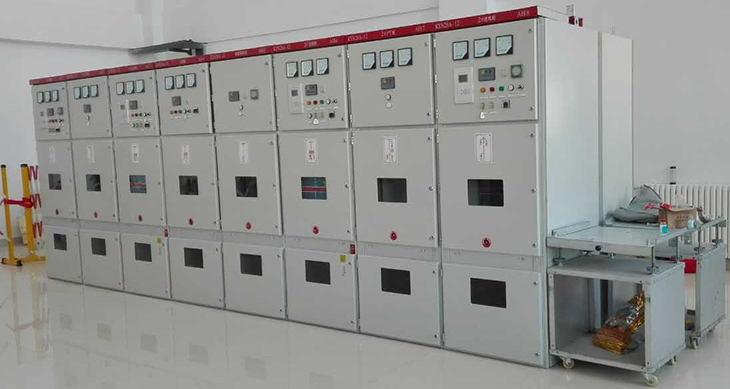

变电所实训装置高压柜 参考图片(以实际为准)

1.2、 技术参数:

外形尺寸:800×1500×2200m

工作环境:温度0℃~50

相对湿度3585%  海拔<4000m

1.3、产品基本配置:

序号

设备名称

设备规格

单位

数量

备注

1

10KV高压出线实训柜

800×1500×2300mm

1

KYN28-12

2

10KV高压计量实训柜

800×1500×2300mm

1

KYN28-12

3

10KV高压电机实训柜

800×1500×2300mm

1

KYN28-12

4

供配电监控后台

定制

1



5

实训故障PLC后台自主设定系统



1



6

综保装置



3



7

实训指导书

定制

1



1.4、 实训项目:

1、高压器件的认知实训

2、高压一次回路图的测制实训

3、高压二次回路图的测制实训

4、高压配电电缆连接实训

5、真空断路器的检查与试验实训

6、微机线路保护装置实训

1)保护和自动功能:

1)三段式复合电压方向过流保护;

2)反时限复压过流保护;

3)三段式零序方向过流保护;

4)反时限零序过流保护;

5)合闸加速保护;

6)低频减载功能;

7)三相重合闸(无压或不检);

8)过负荷告警;

93U0 越限告警;

10TV 断线判别;

11)独立操作回路。

2)测控功能:

122 路外部开关量输入遥信采集,断路器位置、手动分闸及事故遥信;

2)正常断路器遥控分合、小电流接地探测遥控分闸;

3IAIBIC3I0UAUBUCPQCosφ、F 等模拟量采集的遥测;

1.5、详细配置:

1.5.110KV高压出线实训柜

  1.5.1.1设备概述:

主要由高压真空断路器、微机保护测控装置、电流互感器、开关状态指示仪、高压避雷器、控制按钮、指示灯等部分组成,主要用于线路中总进源的控制及监测。

1.5.1.2技术参数:

1、工作电源:三相四线  10KV±5%  50Hz

2、安全保护:电流保护,电压保护,过载保护。

3、外形尺寸:800×1500×2300mm

4、额定电流:630A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

1.5.1.3设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。

序号

设备编号

设备元件名称

规格型号

单位

数量

1

10KV高压出线柜KYN28A-12

真空断路器

VS1-12/630 25KA 手车式

1

带电显示器

DXN

1

电流互感器

LZZJ-10 30/5 0.5/10P10

2

微机综保

TL

1

熔断器

XRNP-10-1

3

避雷器

HY5WZ-17/45

3

小型断路器

DZ47-60/2P C4A

3

按钮

LA38-22

2

蜂鸣器

HRB-P80

1

加热器

100W

1

温湿度控制器

TR20-2H1

1

照明灯

25W,AC220V

1

绝缘支柱

10KV

3

触头盒

JYH1-10/150

6

静触头

49*82

6

穿墙套管

JCD6-10

3

小母线座

JH-15

1

接线端子



50

辅材

含导线,线鼻子,螺丝等

1

铝排及热缩套管

50*5

1

壳体

KYN28A-12

1

1.5.210KV高压计量实训柜

1.5.2.1设备概述:

主要由电流互感器、电压互感器、计量手车、多功能表、高压熔断器、开关状态指示仪等部分组成。 主要用于计量线路中的电流、电压、有功功率和无功功率。

1.5.2.2技术参数:

1、工作电源:三相四线  10KV±5%  50Hz

2、安全保护:计量隔离。

3、外形尺寸:800×1500×2300mm

4、额定电流:630A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

1.5.2.3设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。



序号

设备编号

设备元件名称

规格型号

单位

数量

2

10KV计量柜KYN28A-12

隔离手车

10KV 630A

1

10KV电流互感器



2

多功能电能表



1

避雷器

HY5W2-17/45

3

带电显示器

DXNA1-12

1

辅材

含导线,线鼻子,螺丝等

1

铝排

3(5*50)

1

壳体

KYN28A-12

1

1.5.310KV高压电机实训柜



1.5.3.1设备概述:

主要由高压真空断路器、微机保护测控装置、电流互感器、开关状态指示仪、高压避雷器、控制按钮、指示灯等部分组成。主要用于对出线线路中负载的保护及控制监测。

1.5.3.2技术参数:

1、工作电源:三相四线  10KV±5%  50Hz

2、安全保护:电流保护,电压保护,过载保护,非电量保护。

3、外形尺寸:800×1500×2300mm

4、额定电流:630A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

1.5.3.3设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。

序号

设备编号

设备元件名称

规格型号

单位

数量

4

10KV高压电机柜KYN28A-12

真空断路器

VS1-12/630 25KA 手车式

1

电流互感器

LZZJ-10 30/5 0.5/10P10

3

带电显示器

DXN

1

微机综保

TL

1

电流表

42L6-A 200/5

3

避雷器

YH5WZ-17/45

3

小型断路器

DZ47-60/2P C6A

4

小型断路器

DZ47-60/3P C6A

2

触头盒

JYH1-10/150

6

静触头

49*82

6

绝缘子



6

小母线座

JH-15

1

温湿度控制器

TR20-2H1

1

转换开关

LW2-16D/9.6780.4

1

指示灯

AD11-220V

5

按钮

LA38-12

2

旋钮

LA38-20×2

1

照明灯

25W,AC220V

1

接地刀



1

接线端子



100

辅材

含导线,线鼻子,螺丝等

1

铝排及热缩套管

50*5

1

壳体

KYN28A-12

1

2.2、低压配电操作实训室设备

2.2.1产品概述:

该实训装置主要由计量柜、进线柜、补偿柜、出线柜及联络柜五部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表、总线型多功能表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。

2.2.2技术参数:

工作电源:三相五线  380V±5%  50Hz

安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护

外形尺寸:600×800×2200mm

额定电流:100A

工作环境:温度0℃~50

相对湿度3585%  海拔<4000m

2.2.3产品结构:

所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。

2.2.4基本配置及详细说明:

序号

设备名称

设备型号

设备规格

单位

数量

备注

1

计量控制实训柜



600×800×2200mm

1



2

进线控制实训柜



600×800×2200mm

2



3

电容补偿实训柜



600×800×2200mm

1



4

出线控制实训柜



600×800×2200mm

1



5

联络柜



600×800×2200mm

1



6

三相异步电机

1.1KW  380V



1



7

实训指导书





1



8

工程材料



国标

1



低压配电柜产品基本配置详细说明

N0

配置名称

型号规格

备注

1

计量控制实训柜

配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。



2

进线控制实训柜

配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。



3

电容补偿实训柜

配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。



4

出线控制实训柜

配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。



5

联络柜

配置有隔离开关等,作为电能的分组控制。学生能自行连接控制线路。



6

安装调试





2.2.5实验内容:

1、低压一次回路图的测绘实训

2、低压二次回路图的测绘实训

3、计量柜的接线实训

4、进线柜的接线实训

5、电容补偿柜的接线实训

6、出线柜的接线实训

7、联络柜的接线实训

8、低压柜倒闸操作

2.2.6 低压柜由:计量柜、进线柜、补偿柜、出线柜、联络柜五个柜体组成。

2.2.6.1教学低压计量控制实训柜

1)、设备概述:

主要由三相有功电能表、三相无功电能表、接线铝排等组成,用于计量线路中有功功率与无功功率。

2)、技术参数:

工作电源:三相五线  380V±5%  50Hz

安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护

外形尺寸:660×800×2200mm

额定电流:250A

工作环境:温度0℃~50

相对湿度3585%  海拔<4000m

3)、设备结构

整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。

4)、设备配置: (每台本配置)

NO

配置名称



规格(长×宽×高)

单位

数量

备注

1

全钢制结构柜体



660×800×2200

1



2

三相四线有功电能表

DT862-4



1



3

三相四线无功电能表

DX862-4



1



4

电流互感器





3



2.2.6.2教学低压进线控制实训柜

1)、设备概述:

主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。

2)、技术参数:

1、工作电源:三相五线  380V±5%  50Hz

2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护

3、外形尺寸:800×600×2300mm

4、额定电流:250A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

3)、设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。

4)、设备配置:(每台本配置)



NO

配置名称

型号

规格

单位

数量

备注

1

全钢制结构柜体



600×800×2200

1



2

三相四线指针式电流表

正泰



3



3

三相四线指针式电压表

正泰



1



4

正泰万能转换开关

LW5D-16YH3/3



2



5

万能式断路器

DW15-200



1



6

电流互感器





4



7

控制箱

DK-10



1



8

分闸、合闸控制按钮





4





2.2.6.3教学电容补偿实训柜

1)、设备概述:

主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。

2)、技术参数:

1、工作电源:三相五线  380V±5%  50Hz

2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护

3、外形尺寸:800×600×2300mm

4、额定电流:125A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

3)、设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。

4)、设备配置: (每台本配置)



NO

配置名称



规格(长×宽×高)

单位

数量

备注

1

全钢制结构柜体



600×800×2200

1



2

电流互感器

LM2J1-0.5



3



3

交流接触器

CJ20-40



6



4

热过载继电器

JR36-63



6



5

有填料管式熔断器插座

RT14-32



6



6

正泰万能转换开关

LW-16



2



7

无功率自动补偿控制器

JKG2B-6



1



8

三相四线指针式电流表

正泰



3



9

三相四线指针式功率因数表

正泰



1



10

回路控制指示灯





12



11

电源线





m

适量





2.2.6.4教学出线控制实训柜

1)、设备概述:

主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。

2)、技术参数:

1、工作电源:三相五线   380V±5%  50Hz

2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护

3、外形尺寸:860×600×2300mm

4、额定电流:250A

5、工作环境:温度0℃~50

6、相对湿度3585%  海拔<4000m

3)、设备结构

整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。

4)、设备配置: (每台本配置)



NO

配置名称



规格(长×宽×高)

单位

数量

备注

1

全钢制结构柜体



600×800×2200

1



2

回路控制指示灯





4



3

三相四线指针式电流表

正泰



4



4

万能转换开关

LW-16



1



5

塑料外壳式断路器

DZ20J-100/3300



4



6

电流互感器

LMZ3-0.66



4



7

电源线





m

适量

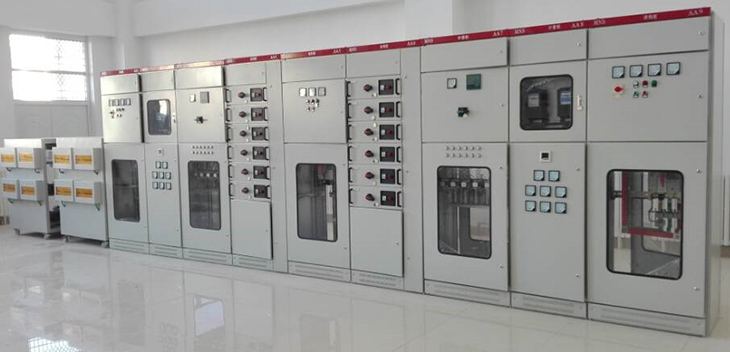

变电所实训装置低压柜

参考图片(以实际为准)



3、变电站监控软件(监控后台及故障设定系统)

1、概述

电力综合自动化监控系统支持基于多种通讯方式的分布式体系结构,采用对象化的设备描述方法,系统的描述由传统的面向远动的数据列表方式变为层次方式,对象层次可以任意嵌套,能够更直观更方便地反映电力系统的构成。

2、监控系统的主要功能模块

l  数据采集处理SCADA 模块

l  事件显示/打印/报警模块

l  图形画面历史报表显示打印模块

l  图形编辑器模块

l  数据库定义模块

l  报表编辑器模块

l  规约管理器模块

l  历史存档模块

3、监控系统的特点

1) 嵌入式实时库与商用库MS SQL Server 的无缝连接方式,以实时库为核心,实时数据的读写完全从内存获得,系统实时数据库是层次半关系型结构,满足计算机监控系统对实时性的要求,数据及进程可动态迁移,保证系统负载的动态平衡,提高了系统的可靠性,优化了系统性能。

2) 采用独特的网络事件驱动技术,在多种协议之上建立有用于网络消息传送的SoftBus信道,系统中各网络结点均可通过它传送和接收消息,从而扩充了Windows 事件驱动的技术,使系统在网络分布的形式下更好的遵守面向对象的设计思想,结构更加清晰。

3) 系统可根据不同的行政管理划分、地理位置信息、传输量及实时性要求,提供多种手段和方法构筑一个完善的分布式应用拓扑网络体系。

4) 采用组件对象模型的系统架构,其规范为IEC 61970 IEC 61968,其中IEC 61970SCADA/EMS 组件架构标准基础是美国电科院的CCAPI IEC 61968 ,为 DMS/LMS 配网电能计量负荷管理的组件架构标准,它们均是CORBA 在电力系统自动化领域的实现。上述优点是提供统一的应用接入标准,提供统一信息交换通道,即过去的SOFTBUS 技术,提供统一命令操作接口,优化分布式系统的效率。

5) 在与厂站或远方其他客户服务族互联时,支持多种标准网络通信协议,如TCP/IP X.25 ATM PPP SLIP 等并提供防火墙Firewall 机制有效隔离广播风暴。

6) 软件开发是利用建立在ActiveX 基础上的32 位的软件编译平台,采用面向对象的设计思想,软件功能模块可重新组态,保证了系统的可扩展性及可维护性。

7) 具有多种类型的规约库,包括部颁POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)规约等,可按透明半透明不透明方式进行规约转换或转发。

8) 系统具有远程维护系统调试软件更新故障排除等功能。

9  基于SVG 图形标准的统一界面,SVG 图形标准被AUTOCAD IE 等支持各种ActiveX控件,能够将它嵌入到其它的应用中,可以通过Web Internet 发布界面,与应用系统无关,仅仅是工程画面操作界面的制作便于统一管理。

10)在采用双网结构时不单纯完成双机热备用的目的还增加了平衡网络负载的功能,在进行扰动数据传输时此功能能更好地保证系统的实时性。

11)提供一种功能强大直观的高级计算处理语言,它所计算处理的对象直接选自实时数据库,计算结果可带时标存入数据库,使用户能方便灵活地增加新功能,高级计算处理环境提供的语言主要包括加、减、乘、除、幂运算、三角函数、LOG 函数、逻辑运算、位操作、系统时钟条件判断、循环语句、自定义过程调用、返回语句、函数调用、数据库操作、用户定义变量等。

12)数据库能在线生成、修改和扩充,所有数据按名称访问,数据读写与数据处理对象绑定,与数据驻存地无关。

13)监控系统包含了变电站的一些高级应用软件模块:电压无功控制VQC 应用模块、故障录波显示分析应用模块、小电流接地选线应用模块、五防系统应用模块等各个应用模块。既可与监控系统一体化运行,也可自成系统单独运行。

14)具有网络拓扑分析和动态着色功能,动态着色是根据电网拓扑监视出的设备状态信息,以不同的颜色直观地显示出电力系统各个设备的电气状态。

4、主要功能

4.1、数据采集及处理功能

按电气间隔分布配置或集中配置综合测控终端完成开关量模拟量脉冲量等信息的采集及处理,并将处理后的信息上传。

4.2、控制操作功能

控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作,控制操作可由站级工作站实现,也可在各间隔层测控终端通过手动操作完成。

4.3、防误操作闭锁控制功能 防误操作闭锁控制功能防误操作闭锁控制功能 防误操作闭锁控制功能可以设计操作闭锁逻辑,达到防误操作。

4.4、报警及事件记录功能

将遥测越限、正常遥信变位、事故变位、SOE 、保护信息、遥控记录、操作记录等信息集中统一管理分类记录并处理。

4 .5、历史记录功能

负责定期地将处理后的数据保留入历史库以供趋势分析统计计算之用。

4.6、显示打印功能

支持多窗口分层显示各种接线图、地理图、系统图、曲线潮流图、事件列表、保护信息报表、三维棒图等,可人工自动或定时打印各种报表曲线事件等。

4.7、 操作票系统功能

能生成预演执行管理及打印操作票

4.8、保护设备管理功能

保护设备库管理、定值召唤及设置保护信息的处理等。

4.9、故障录波分析功能

对系统采集的扰动数据处理保存并进行波形显示故障分析打印等

4.10、 电压无功控制功能

按十五区图以手动或自动方式进行电压无功控制VQC

4.11 、小电流接地选线功能

发生小电流单相接地时系统自动报警并显示出接地的线路及相别

4.12、系统自诊断与自恢复功能

系统会不断的进行自我诊断,如发生错误,会自行修复

4.13、远动功能

可以实现数据的上传及远方控制

4.14 、远程监视和维护功能

利用Modem 实现远程监视及维护

4.15 OPC服务器功能

可以作为OPC服务器使用,实现数据的无界限共享

 5、主要技术指标

5.1、系统最大容量

l  遥测量2048

l  遥信量4096

l  遥控量256

l  遥调量128

l  电度量128

5.2、测控精度

5.2.1、模拟量测量准确度

l  交流电流电压量 0.2%

l  直流电流电压量 0.2%

l  功率电度量 0.5%

l  频率 0.02Hz

5.2.2 脉冲输入量

l  允许脉冲宽度 10ms

l  允许脉冲电平 30V

5.2.3 事故顺序记录

l  记录分辨率 2ms

5.2.4 遥控动作成功率

l  遥控动作成功率 100%

5.3有实时数据的画面整幅调出响应时间

l  画面调入 2s

l  数据刷新 1s(可设定

5.4数据处理速度

l  从数据采集到主站显示 3s

l  遥调命令传输时间 2s(可设定)

l  遥控命令选择执行或撤销传输时间1s(可设定)

5.5数据通信

5.5.1 站内通信

l    以太网结构网络、ModBus-RTU

5.5.2远方转发

l    主备信道自动切换

l    速率30064000 bps

5.6 历史数据存档

l    测量数据存档最小时间间隔为1Min 生存周期为2

l    保护信息事件记录越限记录等生存周期为1

5.7 系统可用率

l    系统可用率 99.98%

5.8 平均无故障时间

l    平均无故障时间(MTBF) 50000h

5.9 使用环境

l    环境温度 间隔层设备-20℃~+60

l    相对湿度 32%

6、实训考核PLC故障设定系统:

实训考核故障设定系统通过电力系统规约集成PLC于电力监控后台软件中,实训指导人员可通过中央电力监控系统(即中央控制台)自主、随意设定高、低压柜的二次回路故障点,可多达几十种故障节点,便于提高学生排查故障及对系统控制原理的理解和认知。

实训考核故障设定系统是教仪与工业设备的完美结合,方便教师随意、自主设定故障节点(且教师可通过故障设定列表清楚故障点设定的位置),由学生查出故障原因及故障线路;实训结束后教师可通过系统后台复位故障节点,方便下一批学生实训,也解决了以前工业设备实训过后无法恢复使用的缺点;从而减轻教师维护工业实训设备的工作量和增加工业设备的教学频率。



电子线路综合实验实训装置

电机及电气技术实验室

流动实训车技术方案,流动实训车各专业设备

数电实验室设备、模电实验室设备、电工电路实验室设备

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

电工技术基础实训室、电工基本技能实训室

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

高压电工特种作业安全技术实际操作建设方案

低压电工特种作业安全技术实际操作建设方案

低压电工智能考核装置,特种作业电工实训动力考核专用设备

低压电工实操考试照明考核柜

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

电工电子电气实验室

电子工艺焊接装配实训室

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

煤业机电技能工作室创建方案

液压与气压传动原理及应用

网孔板电气装配实验室设备

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

智能制造电气工作台

基础传感器与电机应用装置

变频调速与运输分流控制装置

伺服驱动与开闭环控制装置

机械手上下料控制装置

仓库管理与控制装置

电气实训平台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

数控机床电气维修实训室设备,车床铣床电气技能实训室设备

电气自动化技术专业设备

《电力系统微机保护》微机保护实验室

电力系统继电保护实验室、继电保护实验室、电力系统继电保护及自动装置

透明液压传动与PLC实训装置

维修电工基本技能,室内线路的安装,电动机的维护与检修技能,变压器的维护及检修技能。电子电路的安装 、调试与维修

现代物流仓储自动化实验系统

电气线路安装实训装置

风光互补发电实训装置

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装与维修实训室,电气维修实训室

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

除湿机电气控制系统实训台

全工况多功能型除湿系统实训装置

电气控制技术实训室《工业自动化控制》

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装与维修实训室、电气安装综合实训室

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

机电综合实训系统(S7-1200)

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子装配生产流水线装置,电子工艺焊接装配生产线

现代电工技术实训考核装置(柜式、双面型)

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子及检测实训平台

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统实验室、发电厂与电力系统实训室

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电子电工、电工设备电子仪器就找上海硕博

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电工实训考核装置

光伏实训模拟装置、光伏智能发电训练台、风力发电实验台、太阳能热水系统、风光互补实验台

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电路分析与电力电子技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

楼宇消防自动化系统综合实训室,消防实训室参考方案

加工制造类实训室、机电类实训室设备、机械基础实训室、装配工艺实训台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电子电工实训室_电子技术实训装置_创新人才实训

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子工艺实训室建设方案

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

光机电一体化实训室,电气自动化创新实践室

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

液压传动实训台,选上海硕博科教设备

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

充电桩(站)及监控实训系统、新能源汽车充电桩

液压同步油缸,单向阀,先导式溢流阀,通电磁换向阀

液压元件拆装综合实训装置

传感器实训室,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

新能源汽车交直流充电桩综合实训台

安全用电基础知识 、安全用电实训装置

现代制冷与空调系统实训考核装置,应用型人才的理想实训设备

新能源汽车实训室设备建设标准,电动汽车教学设备服务产教融合协同发展

智能楼宇系统实训装置依据智能建筑行业的发展

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

汽车与交通工程设备、电气与电子工程设备、动力与机械工程设备、仪器仪表工程设备

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

通用智能型电工、电子实验室

电子产品装配与调试生产线

多功能物料分拣实训系统

楼宇供配电系统实训装置(LON总线型)

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

液压元件拆卸与装配试验台

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

单片机开发应用技术实验系统

电工实训考核装置简介,电气装配实训台注意事项

光电一体化实训考核装置,上海硕博帮助培养更多的人才

传感器及检测技术实验室是按照应用型人才培养教育

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

电工测量仪表的使用

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

电工实训室、电工实训、电机电气控制

电工基础试验台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

SBX-18A通用电力拖动实验室成套设备

SBX-18B通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

SBGDG-188C智能型电工、电子、电力拖动综合实验装置

SBGDG-188D智能型电工、电子、电力拖动综合实验装置(带PLC实验)

SBGDG-188E智能型电工、电子/电拖、PLC、单片机综合实验装置

SBGDG-188F智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

SBDQ-890型电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

高级电工技术实验台

高性能电工电拖实验装置

高级电工电子电拖综合实验台

高级电工实训设备,中电工实训设备,初电工实训设备

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

仪表及照明电路实训考核装置(柜式、两面双组型)

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

SBWX-01B维修电工技师.高级技师技能实训考核装置

维修电工电气控制技能实训考核装置

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

网络型PLC变频调速电工实训考核装置、网络型PLC高级电工综合实训考核装置

SBDG-1E电工·电子·电力拖动·PLC·变频调速综合实验装置

机床电气与PLC实验室,可编程控制器实验

电气安装与维修实训考核装置,硕博科教值得信赖

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

SBJSD-790D电子技术综合实训考核装置

SBJSD-790E电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

SBGYD-01A电子工艺实训考核装置、SBGYD-01E电子工艺实训考核装置

SBGYD-01C电子工艺综合实训装置

SBGYD-01E-Y型电子工艺实训考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

通用电工电子实验室成套设备报价

电测仪表工培训考核装置

SBGYP-01A高压配电操作实训室设备

SBDPD-01A低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

SBDLB-0C型电力系统自动化实训平台

SBCAYD-1型农村家用供电线路装调实训装置

SBDJK-04电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置综合实验系统

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

SB-528模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

SB-528电工实验台

模电.数电实验台

SB-528电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

SB-528电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电力电子电气自动控制技术实训装置

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电力自动化及继电保护实验装置

现代电力电子器件实验箱

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

SBDQ-01A型电机及电气技术实验装置

电气动力设备安装调试技能实训装置

SBDQ-01C型电机及电气技术实验装置

电气操控技术实训室装备

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电工电子实训装置,提高电工装配专业技能,为就业打下基础

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

SB-760模电、数电实验与技能实训考核台

SB-760电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

SB-760工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、电力拖动PLC变频调速装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置、高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工·电子技术实训考核装置、高性能电工·电子·电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

数字逻辑测试实验系统

综合型单片机实验系统

DSP实验开发系统

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

单片机、微机原理及接口技术二合一实验箱

自控/计控原理实验箱

自控原理与计算机控制实验箱

八位、十六位计算机组成原理与系统结构实验箱

数字逻辑实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,通信、光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
