安全用电基础知识



安全用电包括供电系统的安全、用电设备的安全及人身安全三个方面,它们之间又是紧密联系的。电是现代化生产和生活中不可缺少的重要能源,若用电不慎,供电系统的故障可能导致用电设备的损坏或人身伤亡事故,而用电事故也可能导致局部或大范围停电,给生产和生活带来重大损失,甚至造成严重的社会灾难。因此要重视安全用电。

第一节  用电的人身安全与急救

一、人体触电的原因与形式

(一)触电原因

不同的场合引起人体触电的原因也不一样,根据日常用电情况,触电原因主要有:

1.线路架设不合规格

如采用一线一地制的违章线路架设,当接地线被拔出、线路发生短路或接地端接地不良;室内导线破旧、绝缘损坏或敷设不合规格;无线电设备的天线、广播线、通信线与电力线距离过近或同杆架设;电气修理工作台布线不合理,绝缘线被电烙铁烫坏等

2.用电设备不合要求

如家用电器绝缘损坏、漏电及外壳无保护接地或保护接地接触不良;开关、插座外壳破损或相线绝缘老化;照明电路或家用电器接线错误致使灯具或机壳带电等。

3.电工操作制度不严格、不健全

如带电操作、冒险修理或盲目修理、且未采取确实的安全措施;停电检修电路时刀开关上未挂"警告牌",其他人员误合刀开关;使用不合格的安全工具进行操作等。

4.用电不谨慎

如违反布线规程、在室内乱拉电线;未切断电源就去移动灯具或家用电器;用水冲刷电线和电器或用湿布擦拭,引起绝缘性能降低;随意加大熔丝规格或任意用铜丝代替,失去保护作用等。

() 触电形式

1.单相触电

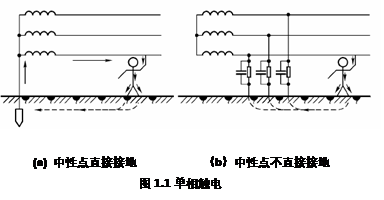

人体某一部位触及一相带电体,电流通过人体流入大地(流回中性线),称为单相触电,如图1.1所示。单相触电时人体承受的最大电压为相电压。单相触电的危险程度与电网运行的方式有关。在电源中性点接地系统中,由于人体电阻远大于中性点接地电阻,电压几乎全自加在人体上;而在中性点不直接接地系统中,正常情况下电源设备对地绝缘电阻较大,通过人体的电流较小。所以,一般情况下,中性点直接接地电网的单相触电比中性点不直接接地的电网危险性大。

2.两相触电

人体两处同时触及两相带电体称为两相触电,如图1.2所示。两相触电加在人体上的电压为线电压,其危性最大。

二、触电急救方法

一旦发生触电事故,有效的急救在于迅速处理并抢救得法。

(一)切断电源

首先应就近断开开关或切断电源,也可用干燥的绝缘物作为工具使触电者与电源分离。若触电者紧握电线,可用绝缘物(如干燥的木板等)括垫入其身下,以隔断触电电流,也可用带绝缘柄的电工钳或有干燥木把的斧头切断电源线。同时要注意自身安全,避免发生新的触电事故。

() 现场急救

将触电者脱离电源后,应视触电情况立即进行急救处理。

1.触电者尚未失去知觉,感觉心慌、四肢麻木、全身无力或一度昏迷,但很快恢复知觉,则应让其静卧,注意观察,并请医生前来诊治。

2.呼吸停止,但有心跳,应该用人工呼吸法抢救,方法如下:

(1) 首先把触电者移到空气流通的地方,最好放在平直的木板上,使其仰卧,不可用枕头。然后把头侧向一边,掰开嘴,清除口腔中的杂物、假牙等。如果舌根下陷应将其拉出,使呼吸道畅通。同时解开衣领,松开上身的紧身衣服,使胸部可以自由扩张。

 (2) 抢救者位于触电者一边,用一只手紧捏触电者的鼻孔,并用手掌的外缘部压住其外部,扶正头部位鼻孔朝天。另一只手托住触电者的颈后,将颈部略向上抬,以便接受吹气。

 (3) 抢救者作深呼吸,然后紧贴触电者的口腔,对口吹气约2s。同时观察其胸部有否扩张,以判断吹气是否有效和是否合适。

 (4) 吹气完毕后,立即离开触电者的口腔,并放松其鼻孔,使触电者胸部自然回复,时间约3s,以利其呼气。按上述步骤不断进行,每5s一次,如图1.3所示。如果触电者张口有困难,可用口对准其鼻孔吹气,效果与上面方法相近。

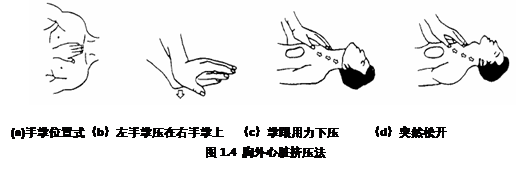

3.若触电者心跳停止但有呼吸,应用人工胸外心脏挤压法抢救,方法如下:

(1) 使触电者仰卧,姿势与人工口对口呼吸法相同,但后背着地处应结实。

(2) 抢救者骑在触电者的腰部,两手相叠,用掌跟置于触电者胸骨下端部位,即中指指尖置于其颈部凹陷的边缘,掌跟所在的位置即为正确按压区。然后自上而下直线均衡地用力向脊柱方向挤压,使其胸部下陷3 ~4cm左右,可以压迫心脏使其达到排血的作用。

(3) 使挤压到位的手掌突然放松,但手掌不要离开胸壁,依靠胸部的弹性自动回复原状,使心脏自然扩张,大静脉中的血液就能回流到心脏中来。按照上述步骤不断的进行,每秒一次,每分钟约60次,如图1.4所示。挤压时定位要准确,压力要适中,不要用力过猛,避免造成肋骨骨折、气胸、血胸等危险。但也不能用力过小,达不到挤压目的。

4)若触电者心跳、呼吸都已停止时,需同时进行胸外心脏挤压法与口对口人工呼吸,配合的方法是:做一次口对口人工呼吸后,再做四次胸外心脏挤压。

在抢救过程中,要不停顿地进行,使触电者恢复心跳和呼吸。同时要注意,切勿滥用药物或搬动、运送,应立即请医生前来指导抢救。

思考题:

1、为什么中性点接地的系统比中性点不接地的系统触发的危害更大

2、什么是两相触电?为何其危害最大

3、如何做到使触电者与电源脱离

4、触电者与电源脱离后,如何进行现场急救

第二节  安全用电知识

在用电过程中,必须特别注意电气安全,如果稍有麻痹或疏忽,就可能造成严重的人身触电事故,或者引起火灾或爆炸,给国家和人民带来极大的损失。

一、安全电压

交流工频安全电压的上限值,在任何情况下,两导体间或任一导体与地之间

都不得超过50V。我国的安全电压的额定值为423624126V。如手提照明灯、危险环境的携带式电动工具,应采用36V安全电压,金属容器内、隧道内、矿井内等工作场合,狭窄、行动不便及周围有大面积接地导体的环境,应采用2412V安全电压,以防止因触电而造成的人身伤害。

二、安全距离

为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体,

规定了工作人员离带电体的安全距离;为了保证电气设备在正常运行时不会出现击穿短路事故,规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面:

1.设备带电部分到接地部分和设备不同相部分之间的距离,如表1-1所示;

2.设备带电部分到各种遮栏间的安全距离,如表1-2所示;

3.无遮栏裸导体到地面间的安全距离,如表1-3所示;

4.电气工作人员在设备维修时与设备带电部分间的安全距离,如表1-4示。
