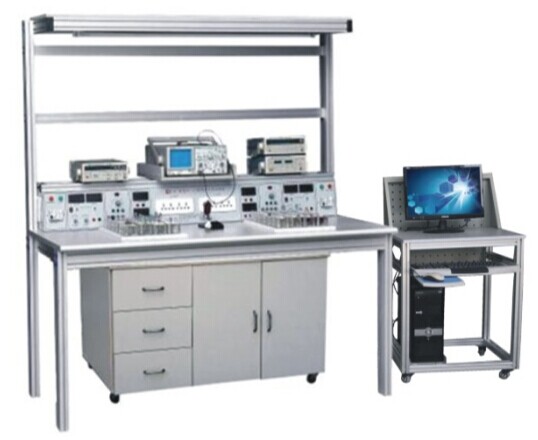

SBGY-70D型电子工艺实训考核装置

上海硕博科教设备有限公司的电子产品生产实训室设备主要承担各院校电气自动化技术专业、生产过程自动化技术专业《电子线路分析与应用》和非电专业《电工电子技术》课程的实验实训任务。
电子产品实训室设备由成套PCB制板装置、贴片焊接流水线、插件焊接流水线及配套工具、万用表、毫伏表、示波器等设备组成。电子产品实训室设备按“教室+车间”模式布置，“车间里面有教室，教室旁边有实训设备”，按照产品生产工艺流程划分为元件库、制版区、焊接区、调试维修区、质检区、成品库及教学讨论区，营造了真实的电子产品生产环境，具有真实的生产氛围。
车间具有PCB制板、SMT元件焊接、插件元件焊接、电子产品生产等功能，完全满足电气自动化技术专业及专业群开设电子类课程“任务驱动、教学做一体化”的教学要求，同时从企业引入推行5S和TPM（全面规范化生产维护）管理制度，规范学生操作等职业习惯，促进了学生综合素质的提高。并配备多媒体投影等先进教学设备，做到现场教学，有问题现场解决，取得了良好的教学效果，实训项目开出率100%，培养学生掌握电子小产品的设计、焊接、安装、调试等基本技能，同时满足维修电工考证、大学生电子设计竞赛培训及产品研发。
电子产品实训项目：
项目一装配万用表
项目二装配收音机
项目三制作PCB板
项目四直流稳压电源的焊接、调试
项目五音频功放的焊接、调试

一、设备概述

本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、 PCB 板图的设计等实训项目。

电工电子创新实训模块由透明有机盒及 PCB 板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

二、设备技术指标

工作电源：三相五线 AC3800V ± 10%50Hz

温度：－ 10 ～ 40 ℃；环境湿度：≤ 90% （ 25 ℃）

外形尺寸：长×宽×高 =1600 × 880 × 1825 ㎜

整机功耗：≤ 1.5KW

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1 、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2 、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。

3 、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4 、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

5 、本装置具有各类模块 156 个，具有广阔的延伸空间，本装置可完成 < 模拟电子技术 > 、 < 数字电子技术 > 、 < 电力电子技术 > 等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高

本设备各个功能模块功能构成：

1 、总电源

（ 1 ）总电源为单相交流 220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电

流为 5A ，安全可靠。

（ 2 ）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合

闸后，绿灯亮，表示实训台进入正常工作状态。

2 、可调直流电源

（ 1 ）可调直流电源为 DC0~30V/2A ，并带过载、短路保护功能，保护的整定值可进行

调节；直流输出电压采用 3 位半数字显示的电压表（ 0~30V ），直流输出电流采用 3 位半数字显示的电流表（ 0~2A ）。

3 、多档交流电源和稳压直流电源

（ 1 ）多档交流电源 3~24V ，七档，并带过载、短路保护；当出现过载或短路保护状态时，

报警指示灯亮，解除过流或短路信号后，需手动复位。

（ 2 ）稳压直流电源± 5V 、± 12V 四组。

4 、数字电压表与电流表

3 位半显示数字电压表一只（ 0~30V ）和 3 位半显示数字电流表（ 0~2A ）一只。

5 、功率输出函数发生器：

1 ）采用直接数字频率合成（ DDS ）产生高精度正弦波，方波和三角波。采用大屏幕 LCD 显示输出频率、波形，衰减值。

2 ）正弦波输出幅度≥ 10V, 输出阻抗 50 Ω，失真度 <1% （ 0.1HZ--1KHz ）。

3 ）频率范围 :0.1HZ~3MHz, 采用键盘直接输入数字设定频率 , 。

4 ）输出幅度采用电位器调节，正弦波输出具有 20db,40db 衰减。

5 ）方波占空比可调 , 调节范围： 1%-99% 调节；方波和三角波采用 TTL 电平输出。

6 ）频率计最高测量范围 100MHz ，自动换档。

6 、单片机实验箱

（ 1 ）中英文双平台支持：自主开发的集成环境，提供单步、断点、连续等丰富的调试手段。内置双踪虚拟 PC 示波器，通过集成开发环境可在计算机屏幕上显示被测试端的输出波形。同时配备开发应用版和示教综合版集成软件，形成了仿真开发与教学实验相结合的多用途实验型开发系统，充分激发了学生的动手及思维能力，有效提高了实验效率、实验成功率和教学质量；同时支持 Keil 软件，与最优秀的嵌入式集成开发环境实现无缝连接！

（ 2 ）独创的 FlashDown 仿真技术，采用专用下载芯片，可实现 P0 、 P2 总线和 I/O 口全功能。完全自主的多 CPU 兼容技术，对目标处理器的支持从 8051/8751 、 8088 到 PC 计算机，高度智能的后台监控及 CPU 选择开关令目标 CPU 的切换灵活自如。
（ 3 ）独创的 ISA 通用插座设计，充分开放，自由设计，使接口实验项目由平面到立体无限延伸，可适配 ISA 实验扩展卡，亦可由学生自行设计实验模块，培养独立设计与动手能力，直接面向课程设计、毕业设计及电子竞赛。 PCI 总线实验支持，强大的 PC 计算机资源与实验装置的完美组合，支持 Win9X/2000/NT/XP/2003 及 DOS 操作系统，支持实模式、保护模式下的 I/O 设备、存储器及中断的访问，支持汇编语言及高级语言编程（ PCI 卡需要另购）。
（ 4 ）高效的 PACK 实验扩展，灵活设计，任意叠加，对创新实验项目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等完美扩展支持。

（ 5 ）自带键盘、显示器，能独立运行，也可以 PC 机为操作平台。两种工作方式任意选择，均全面支持《单片机原理与应用》等课程的实验教学。

（ 6 ）系统采用紧耦合多 CPU 技术，用 51 单片机作为系统管理 CPU ， 8032 或 438 作为目标机仿真与实验 CPU ，其软硬件资源 100% 出借。

（ 7 ）目标 CPU8032/438 采用主频为 6MHz ，向用户提供实验方式和两种仿真方式（ RAM 方式和 EPROM 方式）。

（ 8 ）配有二片 RAM61C256 构成系统的 64K 程序空间，地址范围为 0000H~0FFFFH ，还配一片 61C256 （ 32K ）作为用户设置的断点区（ BPRAM ）。

（ 9 ）实验项目完整丰富，与课程教学紧密结合，同时配有电机、温控、音响等实验对象，可支持控制应用类综合实验。

（ 10 ）系统接口实验电路为单元电路方式，电路简捷明快，采用扁平线、排线、双头实验导线相结合的办法，进一步简化了实验电路连接环节，既减轻繁琐的连线工作，又提高学生的实验工作能力。

（ 11 ）通过 RS232 通信接口，在 Windows 集成软件的支持下，利用上位机丰富的软件硬件资源，实现用户程序的编辑、编译、调试运行，提高实验效率。

（ 12 ）具有最丰富的调试手段，系统全面支持硬件断点，可无限制设置断点，同时具有单步、宏单步、连续运行及无限制暂停等功能， 100% 保护用户现场，返回监控。
