电子工艺实训考核装置,电子工艺实训设备 > 行业新闻 >建筑给排水系统安装实训室设备
2022年3月21日

电子工艺实训考核装置,电子工艺实训设备

SBGYD-01E-Y型电子工艺实训考核装置



一、 电子工艺实训考核设备概述

1、电子工艺实训考核装置是结合生产实际和职业岗位的技能要求,按照职业院校的教学和实验实训要求研制和开发的产品,适合职业院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》《电路》《电子技术基础》《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

图片仅供参考、以实际配置为准

实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

二、 电子工艺实训考核设备技术参数

1.工作电源:两相三线 AC 220V±10%  50Hz

2.温度:-1040℃;环境湿度:≤90%25℃

3.外形尺寸:长××=1600 mm×800 mm×1800mm

4.整机功耗:≤1.5KW

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电子工艺实训考核设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

5、透明盒面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损;元件盒面板通过四颗螺丝与盒体连接,透明元件盒应该可以很方便地打开,更换面板和内部器件,以延长模块的使用寿命,节约成本。

6、电学线路实验固定板由工程塑料注塑而成,用于对透明元件盒的定位;每个透明元件盒底部装有4个可拆卸的弹性插脚,可以非常方便地固定在电学线路实验固定板上。

四、电子工艺实训考核设备的配置介绍

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

() 实训台

采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表,第二层可放置PVC夹板,用来夹放实训图纸,也可挂放其它通用电工电子实训挂箱,扩展完成多门课程实训;实训台下方还设有四个带刹车的万向轮,便于移动和固定。

()电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铁质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:

1. 交流电源

(1) 高压交流电源:六路AC220V电源接口,可为外配仪器设备提供工作电源。

(2) 低压交流电源I0V6V10V14V抽头各一路及中心抽头17V两路,具有短路、过载保护和自动复位功能。

(3) 低压交流电源II:分3V6V9V12V15V18V24V七档可调,输出端具有短路保护、过载保护功能。

2. 直流电源

(1) 可调直流电源:两路0.0V30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。

(2) 固定直流电源:±12V/1A±5V/1A固定输出,每路均具有短路保护措施。

3. 测量仪表

(1) 直流数显电压表一只:测量范围030V,三位半数字显示,输入阻抗10MΩ,精度0.5级。

(2) 直流数显毫安表一只:测量范围02000mA三位半数字显示,精度0.5级。

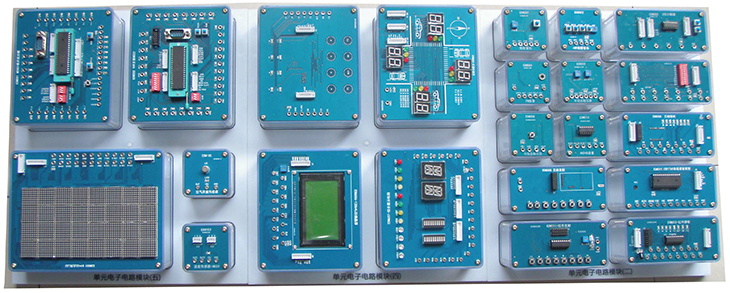

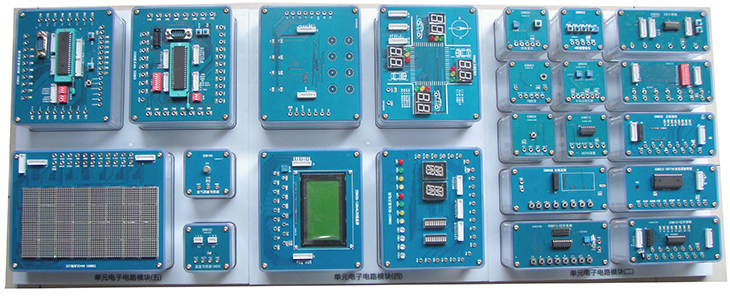

(三)单元电子电路模块

该模块将实际应用中单元电路模块化。学生通过模块间的搭接,很方便就能搭建成各种实际产品,模块搭成产品的范围涉及家电,工业,无线等方面内容。单元模块电路包括传感器,信号处理,显示,执行本体,接口电路,微处理器、通信等模块。模块都采用透明盒装配,模块间采用排插和接线柱连接,使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。线路板统一采用蓝色作为底色,清爽直观。连接采用铜制插孔和8脚白色排针,连接方便灵活。大部分电子元器件都为贴片封装,布局经凑。

单元电子电路清单

序号

模块名称

数量

单位

1

EDM001-MCS51主机

1

2

EDM002-AVR主机

1

3

EDM101-声光控制

1

4

EDM102-温度传感器LM35

1

5

EDM103-温度传感器18B20

1

6

EDM104-称重传感器

1

7

EDM105-空气质量传感器

1

8

EDM106-烟雾传感器

1

9

EDM107-热释电红外传感器

1

10

EDM108-酒精传感器

1

11

EDM109-PT100传感器

1

12

EDM110-红外测温

1

13

EDM111-超声波发射接收

1

14

EDM112-红外反射

1

15

EDM201-触摸按键

1

16

EDM202-音频功放

1

17

EDM203-ICL7135

1

18

EDM204-反相器

2

19

EDM301-倒车音乐

1

20

EDM302-四种音乐

1

21

EDM303-三位计数器

2

22

EDM304-FM接收

2

23

EDM305-单稳态电路

2

24

EDM306-双稳态电路

2

25

EDM307-脉冲及信号产生

1

26

EDM308-无线接收

1

27

EDM309-无线发射

1

28

EDM310-多段语音录放

1

29

EDM311-红外发射

1

30

EDM312-红外接收

1

31

EDM313-AK040语音

1

32

EDM401-直流电机驱动

1

33

EDM402-直流继电器

1

34

EDM403-8位独立按键

1

35

EDM404-NPN三极管驱动

2

36

EDM405-PNP三极管驱动

2

37

EDM406-4x4键盘

1

38

EDM501-直流风机

1

39

EDM502-直流电机

1

40

EDM503-扬声器

2

41

EDM504-蜂鸣器

1

42

EDM505-步进电机

1

43

EDM506-加热模块

1

44

EDM507-半导体制冷片

1

45

EDM601-64*32点阵

1

46

EDM602-交通灯显示

1

47

EDM603-十进制计数器

2

48

EDM604-灯泡

2

49

EDM605-四位数码管显示

2

50

EDM606-12864点阵液晶

1

51

EDM607-综合显示

1

52

大小头转接线红色

5

53

大小头转接线黑色

5

54

8针排线(彩色)

10

55

双头3针排线37CM

2

56

集成18B20

2

57

集成LM35

2

58

砝码20g

5

59

RS232串口线(直通)

1

60

九孔板

1

61

电源适配器12V/5A(DC-00819)

1

62

软件

1

63

PT100

1

64

培训资料

1

(四)100M双踪数字存储示波器

100MHz带宽 ,1GSa/s实时采样率,双通道;5.27英寸TFT(真彩色)液晶屏幕,65535色,分辨率不低于800 × 480 像素 ;存储波形不少于16组;具备U盘存储功能;具有自动量程功能,支持水平,垂直、单波形/多波形跟踪。

(五)智能型真有效值交流数字毫伏表

1)测量范围:0.2mV600V, 设置200mV2V20V200V600V五档量程,具有量程自动切换,超量程自动报警功能。

2)TFT液晶屏显示四位测量值。

3)测量精度:±0.5%+5

4)频率范围:10Hz600KHz

5)输入阻抗:1MΩ,输入电容≤30pF

6)抽样率:5/

7)工作温度范围:-20℃+50℃

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

(六)函数信号发生器

双通道函数/任意波形发生器采用DDS直接数字合成技术,产生精确、稳定、低失真的输出信号,显示部分采用2.4英寸(320*240)彩色显示屏,同时显示双通道的波形参数;最高输出频率15MHz(正弦波),250MSa/s采样率,14bits垂直分辨率;输出幅度最高可达24Vpp,幅度分辨率最小可达1mV0.001V);

采用ABS塑料外壳的台式设计, 交流100 - 240V AC)宽电压供电;

完全独立的双通道输出(相当于两个独立信号源),能够同步工作,相位差精确可调;两个通道的相位调节范围为0~359.99°,调节精度0.01°;两个通道的占空比均可独立调节,调节精度可达0.01%

丰富的波形输出:可输出多达98组函数/任意波形,包含34 组预置波形和64组用户自定义波形。 预置波形包含:正弦波,方波,矩形波(占空比可调),三角波,升锯齿波,降锯齿波,洛仑兹脉冲波,多频音波,无规则噪声波,阶梯三角波,正阶梯波,反阶梯波,正指数波,反指数波,正下降指数,反下降指数,正对数波,反对数波,正下降对数,反下降对数,线性调频,心电图波,梯形脉冲波,辛克脉冲波,窄脉冲波,高斯白噪声波,调幅波形,调频波形,正半波,负半波,正半波整流,负半波整流,CMOS(0~12V),四通道TTL电平和DC电压,四方脉冲、八方脉冲用户自定义波形等;

具有64组任意波存储位,每组存储深度为8192*14bits

频率精度高:频率精度可达到10-6数量级;

频率分辨率高:全范围频率分辩率1uHz0.000001Hz);

具有-12V~+12V的直流偏置功能(<20MHz),分辨率可达1mV

脉冲波脉冲宽度和脉冲频率连续可调,调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节,调节精度0.001V

无量程限制:全范围频率不分档,直接数字设置;

具有数字信号输出功能,可实现幅度0~12V的任意CMOS电平;

扫描功能:可对信号的四个属性:频率、幅度、偏置、占空比分别进行扫描,具有线性扫描和对数扫描两种扫描模式,扫描时间可达999.99S,扫描起止点可任意设置;

脉冲串猝发输出功能:可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串;

VCO功能:支持VCO电压控制信号各参数输出功能。

丰富的调制类型:AMFMPMASKFSKPSK调制;

100M频率计功能:具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz,最低测量频率为0.01Hz

计数器功能:具有直流和交流两种耦合测量方式,有效解决交流耦合计数不准的情况。

标配强大的任意波形编辑功能,能够在PC机上编辑任意波形后下载到仪器输出波形;

(七)教学数字资源要求(要求用一个加密锁便于管理)

1. 电子仪表仪器仿真教学实训软件(正版软件,便于升级,具有软件著作权)

本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲要求而设计,包含常用电子测量仪器、信号(函数信号、高频信号、彩色电视信号)发生器、电子电压表(毫伏表、数字万用表)、电子计数器、双踪示波器、扫频仪等六类仪器,每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高,是电子技术仿真实训室必备的主体软件。

2. 电工作业培训教学软件(安全用电)(正版软件,便于升级,具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

3.模拟电子技术仿真教学软件(正版软件,便于升级,具有软件著作权)

本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括模拟电子技术实训实训常开设的延时电路等共18个实训实训项目(详见实训项目)。每个项目根据实训需要,设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务,以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。技术参数:包含十八大实训模块:延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。

4.数字电子技术仿真教学软件(正版软件,便于升级,具有软件著作权)

本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实训实训项目,每个项目根据实训需要,设置了数量不等的实训任务,以便操作者循序渐进地得到训练。

本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数:包含七大实训模块:与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。

5.电子技能虚拟实训室教学系统(正版软件,便于升级,具有软件著作权)

能满足的功能内容:

1.采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元。

2.实训单元模块(11个)参数:

1)仪器仪表模块,包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等8个实训项目,并配有语音讲解功能。

2)导线加工,包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等5个实训项目,并配有语音讲解功能。

3)检修工具,包括焊接工具、钳口工具、剪切工具、紧固工具等4个实训项目,并配有语音讲解功能。

4)焊接工艺,包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等6个实训项目。根据相应的教学大纲,要求把焊接工艺清楚表示,图文并茂,并对重难点部分配有语音讲解功能。

5)电子器件,包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等12个实训项目。

6)模拟电子技术,包括射极偏置电路、基本放大电路、延时开关电路、RC震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等9个实训项目。

7)数字电子技术,包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等9个实训项目。

8)生产工艺,包括器件准备、安装、焊接(喷涂助焊剂、干燥和预热、波峰焊、强迫风冷)、补焊调试、装配测试、包装入库等6个实训项目,并配有语音讲解功能。

9)插装工艺,包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等5个实训项目,并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。

10SMT工艺,包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等4个实训项目;并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。

11)收音机实训,包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等10个实训项目。

()、在线教育课程开放平台(具有软件著作权,配1个登录帐号):

1)本系统是互通教学多元化管理平台,将传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了:在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计!

2)课程资源:多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4FLV等;多个虚拟仿真内容采用unity引擎开发,在pcwin系统上运行(win7win8win10,注不包含win xp)软件。

3)为了教学的统一性要求在线教育平台与实训装置是同一个生产商!

4)部分微课举例:

在线教育开放平台资源库

1、《模拟电子技术》课程

分类

实训项目

课程序列号

实训内容

方式

1 常用半导体器件

1.1 半导体的基本知识

2

PN 结的形成

二维动画

1.2 二极管

5

二极管的特性曲线

二维动画

1.3 三极管

7

三极管内部载流子运动规律

二维动画

9

三极管的输出特性曲线

二维动画

1.6 半导体器件的识别与检测

14

二极管的识别与检测

二维动画

15

三极管的识别与检测

二维动画

2 直流稳压电源

2.1 整流电路

19

单相整流波形分析

二维动画

2.2 滤波电路

22

滤波波形分析

二维动画

2.3 稳压电路

24

稳压电路分析

二维动画

3 基本放大电路

3.1 放大电路的基本知识

29

交、直流变换电路

二维动画

30

放大电路中各电压电流波形

二维动画

3.2 基本共射极放大电路

32

Q 点对波形失真的影响(饱和+截止)

二维动画

33

微变等效变换电路

二维动画

3.3 分压式偏置共射放大电路

35

温度对 Q 点的影响

二维动画

36

Q 点稳定的原理

二维动画

39

分压式偏置(含 C 和不含C)的微变变换过程

二维动画

3.4 共集电极放大电路

41

射极输出器的微变变换过程

二维动画

4 功率放大电路

4.2 互补对称功率放大电路

50

基本互补对称放大电路分析

二维动画

52

互补输出级的交越失真

二维动画

54

OTL 互补对称放大电路分析

二维动画

5 差动放大电路与集成运算放大器

5. 1 基本差动放大电路

59

差动放大电路的分析

二维动画

6 放大电路中的反馈

6.1 反馈的基本概念

64

什么是反馈

二维动画

6.3 负反馈对放大电路性能的影响

67

减小非线性失真

二维动画

7 集成运算放大器的应用

7.1 集成运放的应用基础

71

集成运放的特点(含虚短和虚断)

二维动画

7.2 集成运放的线性应用

77

单限(含过零)比较器

二维动画

8 正弦波振荡器

8.1 正弦波振荡电路概述

80

正弦波振荡的分析

二维动画

8.2 RC 正弦波振荡电路

82

RC 电路的分析

二维动画

2、《数字电子技术》课程

分类

实训项目

课程序列号

实训内容

方式

1章数字电路基础

1.5 逻辑函数的卡诺图化简法

53

逻辑函数的卡诺图化简法

二维动画

2 章逻辑门电路

2.3 TTL 集成逻辑门电路

54

TTL 集成逻辑门电路

二维动画

4 章集成触发器

4.2 主从触发器

55

主从触发器

二维动画

4.3 边沿触发器

56

边沿触发器

二维动画

4.4 CMOS 集成触发器

57

CMOS 集成触发器

二维动画

5 章 时序逻电路

5.1 时序逻辑电路的分析

58

同步时序逻辑电路的分析法

二维动画

5.1 时序逻辑电路的分析

59

异步时序逻辑电路的分析法

二维动画

6 章 脉冲波形的产生与整形电路

6.3 多谐振荡器

60

多谐振荡器

二维动画

6.4 施密特触发器

61

施密特触发器

二维动画

6.5 555 定时器及其应用

62

555 定时器及其应用

二维动画



3、《电子产品设计制作》课程

分类

实训项目

课程序列号

实训内容

方式

项目一 智能电子时钟

任务一 任务分析

7

数码管结构

二维动画

8

共阳数码管字形码

二维动画

11

共阴数码管字形码

二维动画

任务三 程序设计

28

电子时钟效果演示

二维动画

项目二 电子秤

任务一 任务分析

38

称重传感器工作原理

二维动画

40

电子秤效果演示

三维动画

项目三 电子寻迹小车

任务一 任务分析

51

电机驱动

二维动画

53

电机调速

二维动画

55

红外寻迹原理

二维动画

57

红外避障原理

二维动画

58

小车寻迹效果演示

三维动画

59

小车避障效果演示

三维动画

60

超声波测距原理

三维动画

任务三 程序设计

74

小车前进

三维动画

75

小车后退

三维动画

77

小车转弯

三维动画

79

小车调速

三维动画

4、《嵌入式技术应用》课程

分类

实训项目

课程序列号

实训内容

方式

教学项目 1

任务 1

2

认识 STM32 固件库

二维动画

3

STM32 固件库关键子目录和文件

二维动画

任务 2

6

嵌入式系统

二维动画

7

ARM Cortex-M3 处理器

二维动画

8

STM32 系列处理器

二维动画

教学项目 2

任务 1

11

认识 STM32 I/O

三维动画

12

STM32 GPIO初始化和输入输出库函数

二维动画

15

Cortex-M3 工作模式及状态

二维动画

16

Cortex-M3 寄存器组

二维动画

17

Cortex-M3 特殊功能寄存器组

二维动画

任务2

20

STM32 相关结构体

二维动画

22

Cortex-M3 处理器结构

三维动画

23

STM32 系统结构

三维动画

24

STM32 时钟配置

三维动画

教学项目 3

任务 1

26

认识数码管

三维动画

28

数码管静态显示电路硬件连接

三维动画

31

认识Coretex-M3 存储器

三维动画

32

Cortex-M3 存储器映射

三维动画

33

STM32 存储器映射

三维动画

任务 1

36

数码管动态扫描显示电路硬件连接

三维动画

38

位带区与位带别名区

二维动画

39

位带操作

二维动画

教学项目 4

任务 1

43

认识嵌入式应用技术与开发的核心板

三维动画

48

GPIO 寄存器地址映射

二维动画

49

端口复用使用

二维动画

50

端口复用重映射

二维动画

任务 2

52

STM32 中断通道

三维动画

53

STM32 外部中断

三维动画

54

STM32 中断优先级

三维动画

55

STM32 外部中断编程

二维动画

教学项目 5

任务 1

59

SysTick 定时器

三维动画

60

库函数中的 SysTick 相关函数

二维动画

61

SysTick 的关键函数编写

二维动画

任务 2

63

认识 STM32 定时器

三维动画

64

STM32 定时器与定时相关的寄存器

二维动画

65

STM32 定时器相关的库函数

二维动画

任务 3

68

STM32 PWM 输出相关寄存器

二维动画

69

STM32 PWM 输出编程思路

二维动画

70

STM32 PWM 输出相关库函数

二维动画

教学项目 6

任务 1

73

串行通信基本知识

三维动画

74

STM32 USART 串口

三维动画

75

STM32 串口的相关寄存器

二维动画

76

STM32 串口相关函数

二维动画

任务 2

79

认识WIFI 通信模块

三维动画

81

认识 Zigbee 通信模块

三维动画

82

ZigBee 通信模块使用

二维动画

教学项目 7

任务 1

83

STM32 模数转换简介

二维动画

84

STM32 ADC 结构

三维动画

85

STM32 模数转换相关寄存器

二维动画

86

STM32 ADC 设置

二维动画

任务 2

87

ADC 相关的库函数

二维动画

(五)设备实训项目举例

1)空调电路

模块配置

EDM002-AVR单片机主机

EDM507-半导体制冷片

EDM605-四位数码管显示

EDM404-NPN三极管驱动*2

EDM501-直流风机

EDM311-红外发射

EDM312-红外接收

EDM504-蜂鸣器

EDM105-空气质量传感器

2) 出租车计价器

模块配置

EDM606-12864点阵液晶

EDM001-MCS51单片机主板

EDM403-8位独立按键

EDM502直流电机

EDM405 PNP三极管驱动

3) 综合报警器

模块配置

EDM605-四位数码管显示

EDM201-触摸按键

EDM107-热释电红外传感器

EDM112-红外反射

EDM106-烟雾传感器

EDM302-四种音乐

EDM503-扬声器

EDM001-AVR主机

4)超声波测距

模块配置

EDM001-MCS51单片机主机

EDM111-超声波发射接收模块

EDM605-四位数码管显示模块

5)电子秤

模块配置

EDM603-十进制计数器

EDM104-称重传感器

EDM201-ICL7135模数转换

EDM406-4*4键盘

EDM001-MCS51单片机主板

EDM606-12864LCD

EDM504-蜂鸣器

6)电子语音播放万年历

模块配置

EDM001-MCS51主机

EDM605-12864点阵液晶

EDM103-温度传感器18B20

EDM403-8位独立按键

EDM313-AK040语音

EDM503-扬声器

7 64*32点阵广告屏

模块配置

EDM002-AVR单片机主机

EDM601-64*32点阵模块

EDM403  8位独立按键

8) 酒精测试仪

模块配置

EDM002-AVR主机

EDM605-四位数码管显示

EDM108-酒精传感器

EDM403-8位独立按键

9)频率计

模块配置

EDM303-三位计数器  2

EDM605-四位数码管显示  2

EDM603-十进制计数器

EDM307-脉冲信号发生

10)声光控制小灯

模块配置

EDM101-声光控制

EDM405-PNP三极管驱动

EDM604-直流灯泡

11)步进电机控制

12)两室温度控制

六 设备配置

序号

产品名称

型号规格

数量

单位

备注

1

电子工艺实训桌

1600*800*1800mm

1

铝合金框架

2

电子工艺电源台

1515*230*230 mm

1

铁质

3

双踪示波器

优利德数字双踪示波器

带宽:100MHz7寸彩色TFT(8000*480)LCD

1



4

数字毫伏表

1)测量范围:0.2mV600V, 设置200mV2V20V200V600V五档量程,具有量程自动切换,超量程自动报警功能。

2)TFT液晶屏显示四位测量值。

3)测量精度:±0.5%+5

4)频率范围:10Hz600KHz

5)输入阻抗:1MΩ,输入电容≤30pF

6)抽样率:5/

7)工作温度范围:-20℃~+50℃。

8)上位机具有实时监视及关断功能。

  9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

1



5

函数发生器

频率范围:0.7HZ~1MHZ波形:正弦波、三角波、方波

1



6

单元电子电路模块

EDM系列

1



7

实验连接线



1



8

电脑小推车

尺寸:580*450*960mm

电脑推车框架采用标准全阳极氧化工业铝型材组合而成,安装孔位装有铝合金专用塑料保护盖,美观大方,防止人体撞伤。桌面采用表面平整、有较高抗弯强度和冲击强度的密度纤维板制作而成,桌面下方装有二节静音滚珠键盘专用导轨的键盘托盘,键盘托板与人体坐在椅子上时弯曲的小臂高度一致,符合人体工程学,长久使用不宜疲惫,不用时键盘托板可以折叠收回,方便放置。配有主机电脑主机放置托架,方便电脑主机放置对电脑主机有效保护。电脑桌底部安装四个定位轮,可灵活移动位置,桌面后面装有镂空灰黑色铁质挡板不会因为不小心造成显示器摔落,可对显示器有效保护。

1



9

航空插连接线

P20J3QP20K3Q

1

4

10

T5一体化电子支架

30W日光灯

1



11

电子电路仿真软件

具有软件著作权证书

1



12

电脑



1

学校自备或选购

三、 配套工具

序号

名称

型号/规格

数量

单位

1.

烙铁(带架)

35W

1

2.

剥线钳

鸿义

1

3.

斜口钳

6

1

4.

尖嘴钳

6

1

5.

十字螺丝刀

新发

1

6.

一字螺丝刀

新发

1

7.

一字螺丝刀(小)

得力

1

8.

十字螺丝刀(小)

得力

1

9.

美工刀



1

四、 单元电子电路模块

序号

模块名称

数量

单位

1

EDM001-MCS51主机

1

2

EDM002-AVR主机

1

3

EDM101-声光控制

1

4

EDM102-温度传感器LM35

1

5

EDM103-温度传感器18B20

1

6

EDM104-称重传感器

1

7

EDM105-空气质量传感器

1

8

EDM106-烟雾传感器

1

9

EDM107-热释电红外传感器

1

10

EDM108-酒精传感器

1

11

EDM109-PT100传感器

1

12

EDM110-红外测温

1

13

EDM111-超声波发射接收

1

14

EDM112-红外反射

1

15

EDM201-触摸按键

1

16

EDM202-音频功放

1

17

EDM203-ICL7135

1

18

EDM204-反相器

2

19

EDM301-倒车音乐

1

20

EDM302-四种音乐

1

21

EDM303-三位计数器

2

22

EDM304-FM接收

2

23

EDM305-单稳态电路

2

24

EDM306-双稳态电路

2

25

EDM307-脉冲及信号产生

1

26

EDM308-无线接收

1

27

EDM309-无线发射

1

28

EDM310-多段语音录放

1

29

EDM311-红外发射

1

30

EDM312-红外接收

1

31

EDM313-AK040语音

1

32

EDM401-直流电机驱动

1

33

EDM402-直流继电器

1

34

EDM403-8位独立按键

1

35

EDM404-NPN三极管驱动

2

36

EDM405-PNP三极管驱动

2

37

EDM406-4x4键盘

1

38

EDM501-直流风机

1

39

EDM502-直流电机

1

40

EDM503-扬声器

2

41

EDM504-蜂鸣器

1

42

EDM505-步进电机

1

43

EDM506-加热模块

1

44

EDM507-半导体制冷片

1

45

EDM601-64*32点阵

1

46

EDM602-交通灯显示

1

47

EDM603-十进制计数器

2

48

EDM604-灯泡

2

49

EDM605-四位数码管显示

2

50

EDM606-12864点阵液晶

1

51

EDM607-综合显示

1

52

大小头转接线红色

5

53

大小头转接线黑色

5

54

8针排线(彩色)

10

55

双头3针排线37CM

2

56

集成18B20

2

57

集成LM35

2

58

砝码20g

5

59

RS232串口线(直通)

1

60

九孔板

1

61

电源适配器12V/5A(DC-00819)

1

62

软件

1

63

PT100

1

64

培训资料

1

附件一 :电子仿真软件介绍:

1.电子技术仿真教学软件(具有软件著作权,网络版)

一、软件特点:

依据教育部电子技术、应用电子技术课程教学大纲与中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》,采用3D仿真技术而研制的大型仿真实训软件。包括延时电路等25个实训项目,基本涵盖了模拟电子技术、数字电子技术的主要实训项目。每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。软件以技能为核心,项目为引领,任务为驱动,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比高。为电子技术实践教学与技能实训、鉴定信息化、现代化提供了不可或缺的丰富的教学资源,是电子技术仿真实训室应配备的主体软件。

二、技术参数:

包含五大实训模块:基础实训、初级实训、中级实训、高级实训、综合实训。

基础实训

1.延时电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

2.稳压电源

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

3.整流滤波电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

4.单管放大

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

5.可控硅调光

实训内容:实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测

初级实训

6.二极管整流电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

7、串联稳压电源

实训内容:实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测

8、延时开关

实训内容:实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测

中级实训

9、电流负反馈电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

10、电压负反馈电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

11、单项可控硅整流电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

12、差分放大可调稳压电路

实训内容:实训目的、实训器件、实训电路、电路原理、波形测量、输出测量

13、运算放大电路

实训内容:实训目的、实训器件、电路A/B、工作原理、运行A/B

14、与非门电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

高级实训

15、运算放大器的应用

实训内容:实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行

16、异步计数器的级联

实训内容:实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行、故障检测

17、定时交流开关

实训内容:实训目的、实训器件、实训电路、电路原理、通电测试、故障排除

18、脉冲式充电电路

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

19、计数调光开关

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

20、多地单键控制

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

21、同步计数器

实训内容:实训目的、实训器件、实训电路、电路原理、通电运行

综合实训

22、整流电路

实训内容:实训目的、实训器件、实训电路、电路原理、电路检查、通电测试、故障测试

23、温度传感器

实训内容:实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、电桥测量、通电运行、故障排除

24、光敏传感器检测

实训内容:实训目的、实训器件、实训电路、电路原理、性能检测、电路测试

25、信号比较输出报警检测

实训内容:实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、通电运行

★三、实训内容说明:

实训目的:文字、图片的形式展示。将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。

实训器件:展示实训过程所需要的相关仿真实训器件,图文并茂让学生增强对器件的记忆。

实训电路:电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现。

电路原理:FLASH动画与配音结合,描述电路组成。原理动画包括两部分:一是电路组成,以二维动画的形式表现并配有语音讲解;一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的。

波形测量:闭合开关按钮,可以直观地观察到变压器输出的波形。

输出测量:通过仿真使用万用表,测量输出电压。通过调节电阻阻值来观察电流表、输出电压。

性能检测:通过仿真使用万用表,两表笔接电阻两引脚,观察万用表数值。

器件布局:将器件库中在实训过程所需的元件拖动放到配电柜中进行布局。

电路检查:使用万用表,检测电路是否短路。通过调整万用表,测稳压电源输出。该模块设置原理图,协助操作者了解相应原理。

通电测试:使用仿真数字万用表,通过调整万用表,测电压输出值。

电桥测量:使用仿真数字万用表,通过调整万用表和仿真器件观察通电后加热电器万用表对应数据。该模块设置原理图,协助操作者了解相应原理。

通电运行:通电后,按下有关按钮,可以直观地观察到系统的运行情况,同时配合以系统运行的声音效果。

电路A/B:电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现。

运行A/B:通电后,按下有关按钮,可以直观地观察到系统的运行情况和仪器仪表的数据反馈。

数据测试:通过仿真使用数字万用表,测量输出电压。通过调节电阻阻值来观察输出电压。该模块设置原理图,协助操作者了解相应原理。

故障检测:设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因。该模块设置原理图,协助操作者了解相应原理。

故障排除:设定故障现象,分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。该模块设置原理图,协助操作者了解相应原理。

2.电子技能虚拟实训室软件介绍(具有软件著作权,网络版)

一、产品概述

采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元,基本涵盖了国家电子设备装接工(中初级)鉴定考核的全部主要模块。本产品性能价格比高,是电子技能仿真实训室必备的主体软件。

二、虚拟实训模块介绍

1.仪器仪表

仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目;每个实训项目中,根据不同内容的教学大纲要求,需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务,其中,数字式万用表实训任务需包括外形、面板、测电阻、测电压(交、直流)、测电流、测二极管、测三极管、考考你;示波器项目中,当鼠标滑过面板上对应聚焦、亮度、旋钮等,对该部分作用均有文字描述显示。考考你实训项目,要求趣味性答题,运用游戏一样的模式,对正确与错误和时间的使用需做出记录。

2.导线加工

导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目;每个实训项目中,根据教学大纲要求,需包含若干实训任务,各实训任务均配有考考你随机小测试,使用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。

3.检修工具

检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目;其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳(扁口钳)、园嘴钳、钢丝钳、镊子、压接钳、网线钳等;根据相应的教学大纲,要求把各种检修工具清楚表示,并配有语音讲解功能。

4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目;其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法(正握、反握、握笔)、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲,要求把焊接工艺清楚表示,图文并茂,并对重难点部分配有语音讲解功能。

5.电子器件

电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目;根据相应的教学大纲,要求把常用的电子元器件都能清楚表示,教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。

6.模拟电子技术

模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、RC震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目;根据相应的教学大纲,要求软件能基本涵盖所有的电子技术;教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的,将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等;电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现;动画与配音结合,描述电路组成。原理动画应包括两部分:一是电路组成,以二维动画的形式表现并配有语音讲解;一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的;布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局,并设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因,设置原理图,协助操作者了解相应原理,继而分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。

7.数字电子技术

数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目;根据相应的教学大纲,要求软件能基本涵盖所有的电子技术;教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的,将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等;电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现;动画与配音结合,描述电路组成。原理动画应包括两部分:一是电路组成,以二维动画的形式表现并配有语音讲解;一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的;布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局,并设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因,设置原理图,协助操作者了解相应原理,继而分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。

8.生产工艺

生产工艺包括器件准备、安装、焊接(喷涂助焊剂、干燥和预热、波峰焊、强迫风冷)、补焊调试、装配测试、包装入库等至少6个实训项目;根据教学大纲要求,需包含若干实训任务,并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。

9.插装工艺

插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目;据教学大纲要求,需包含若干实训任务,使用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。

10.SMT工艺

SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目;据教学大纲要求,需包含若干实训任务,并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程,包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等,通过国内先进的某电视机生产线整体演示该过程。

11.收音机实训

收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目;据教学大纲要求,每个实训项目还需包含若干实训任务;调试工艺实训要求分别练习静音调试、接线和动态调试三种,其中动态调试要求可以做到三点统调,在调试练习过程中,鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理,媒体表现方式丰富,交互性强等特点。

021-61482202 021-61482206
