单片机与组态综合实验箱,单片机实训箱

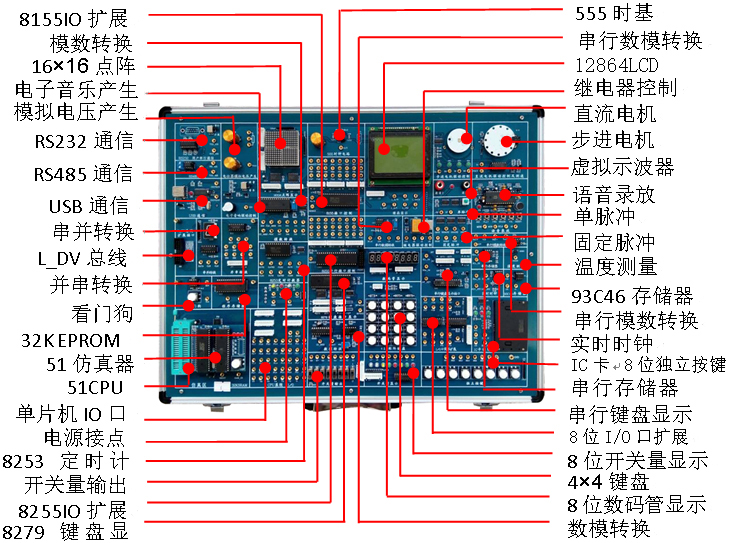

SB-M10单片机与组态综合实验系统



一、适用专业

单片机实训箱单片机与组态综合实验箱适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

二、系统简述

1)单片机与组态综合实验箱将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术,包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术,充分了解和掌握当今单片机领域流行的各种外设器件应用。

2)具有二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有自检管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成自检实验。

3)实验电路单元应尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

4)系统要将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统,以便用户进行二次开发使用。

三、系统硬件组成

1、 计算机(自备)

2、 应用型单片机平台系统LH-M10

3、 基于KEIL C51 单片机仿真器,RS232/USB通信方式。

4、 在线下载式单片机STC89C52AT89S52

四、详细技术指标

1、基础接口电路

1)多路定时计数器8253A接口电路。

2)可编程并行输入/输出接口8255

3)可编程并行输入/输出接口8155

4)可编程键盘显示接口8279

5)单片机系统简单I/O口扩展电路74LS273/74LS244

6)看门狗电路MAX813

2、人机接口电路

18LED发光管输出显示

28位开关量输出模块。

38个独立的LED数码管。

44×4矩阵键盘电路。

58个查询式键盘。

616×16点阵LED模块,由48*8点阵和驱动电路组成。

712864 LCD图形、中文、字符显示模块。

8)两路带消抖±单脉冲产生电路。

91HZ-1MHZ8路输出固定脉冲发生。

10555时基应用电路。

3、外设执行部件

15V继电器控制、音乐发生器电路。

2)步进电机20BY及直流电机驱动与控制。

3)扬声器驱动电路。

4)蜂鸣器驱动电路。

5)光电测速模块电路。

4、通信接口电路

1USB(CH375)通信模块 ,支持HOST /SLAVE模式。

2RS232/RS485接口应用和电平转换电路。

4I2C串行实时日历/时钟PCF8563

5I2C串行键盘显示控制器Zlg7290

5、存储器电路

132K静态SRAM ,64KEPROM

2)串行存储器93C64读写电路。

3I2C串行存储器24C02应用电路。

4IC卡读写模块电路。

6、数据转换

1)单路8位数字模拟转换接口DAC0832

288位模拟/数字转换接口ADC0809

3)串行8A/D 转换电路TLC549及其相关电路

4)串行10D/A 转换电路TLC5615及其相关电路

5ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6)数字温度传感器DS18B20,用于环境温度检测。

7)串并转换74LS164和并串转换74LS165应用电路。

7、单片机仿真器和在线下载器

151单片机仿真器:配备KEIL C51单片机仿真器,采用仿真芯片+监控芯片+USB 芯片结构,无限制真实仿真(32 IO、串口、T2 可完全单步仿真),真实仿真 32 IO 脚,包括任意使用 P30 P31 口。在仿真状态下仿真芯片被完全冻结,可以 100%重现 CPU 所有特性,即总线 I/O 口。

2)软件支持汇编、C51 语言编译、调试调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容,支持夭折功能,可仿真各种 51 指令兼容单片机,如ATMELINTELSSTST 等。

3KEIL C51仿真器内部带有32KBFLASH,用于用户程序下载;能够实现STC单片机的0-64KBFLASHISP下载编程功能。设计有在线下载电路,可在线下载单片机STC89C52AT89S52

4)下载仿真通讯最高速度达到 115200BPS

5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有自检管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成自检实验。

8、总线扩展接口和扩展模块

主板上留有L_DV总线扩展接口,可以扩展各种新型接口电路。含CAN总线应用电路、以太网络通信应用电路、压力测量、2.4G无线通信、光柱显示、8×8双色点阵、GPS通信、非接触式IC卡读写电路和综合传感器模块等,可无限扩展。

9、虚拟示波器(选配)

1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。

2)带有实时X-Y示波器:自动同步显示功能。

3)存储功能:存储/栽入/分析历史波型。

4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。

5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。

10、工作电源

+5V/2.5A+12V/1 A-12V/1A+5V主电源带过压、欠压、过流和电路保护功能并可自动回复。

五、系统软件

1WINDOWS KEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2Small RTOS(51) 1.12.1v R 嵌入式操作系统。

3、在线下载软件:STC_ISP_V479

4MGCS工业组态软件

5、近40个单片机应用设计例程

6MGCS工业组态软件与单片机接口例程

六、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm

七、实验项目(有配套实验指导书)

软件实验:

1、清零程序

2、拆字程序

3、拼字程序

4、数据区传送子程序

5、数据排序实验

6、查找相同数据个数

7、无符号双字节快速乘法子程序

8、多分支程序

9、脉冲计数实验

10、电脑时钟实验

标配硬件实验:

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用

4、简单I/O口扩展

5A/D 转换实验

6D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

138031单片机串行口应用实验_双机通信

148031串行口应用实验_PC机通信

15、串行A/D转换器TLC549应用

16、串行D/A转换器TLC5615应用

17、单片机双机通信实验_RS485总线

18USB通信接口应用实验

1916X16 LED点阵显示实验

20128 X 64 LCD液晶显示接口实验

21、数字温度传感器18B20实验

22、看门狗电路MAX708

23I2C总线应用实验

1)串行E2PROM的读写实验

2I2C智能卡读写实验

3)串行键盘显示接口ZLG7290应用实验

4PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26ISD1730语音录放实验

27、红外接口通信实验

28Small RTOS(51) 1.12.1v 使用

29、直流电机、步进电机闭环控制实验

30、 工业组态软件编程实验

31MCGS工业组态软件在单片机控制中的应用实验

1)步进电机控制实验_总线控制

2)直流电机控制实验_总线控制

3)工业顺序控制实验_位控制

4)数据采集实验_总线控制

5)数据采集实验_总线控制

6)数字电压表实验

7)液体混合控制实验

8)交通灯控制实验

33、工业组态软件和微控制器的接口编程实验......无限扩展

八、单片机与组态综合实验箱配置表

序号



规格

数量

单位

1

SB-M10主机箱

含详细技术指标里的除选配外全部软硬件

1

2

交流电源线

1.5m

1

3

串口通信线(23直通)

1.5m仿真器通信线

1

4

串口通信线(23交叉)

1.5m示波器通信线

1

5

2号实验导线

40cm

30

6

扁口USB线

1.5m USB通信实验

1

7

XH2.54 8-8芯排线

40cm 2根和30cm 4

6

8

XH2.54 4-4芯排线

30cm

4

9

2芯两头剥线

1m

1

10

短路片



5

11

IC



1

12

光盘

例程/编程软件/仿真软件/MGCS工业组态软件/使用视频软件等

2

13

实验指导书
