SBDQW-860K电气控制及电子技能实训考核装置



一、概述

电气控制及电子技能实训考核装置该"电气控制及电子技能实训考核装置"为配合职业教育和就业人员实际操作、培训、鉴定的需求,该设备综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电子技能训练》等相关科目的实验及实训教学内容。实验装置电工部分采用网孔板结构,训练与鉴定接近工业现场,增加元器件即可增加实训项目,可扩展性强,非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和综合技能,也可进行电工等级考核和技能鉴定。

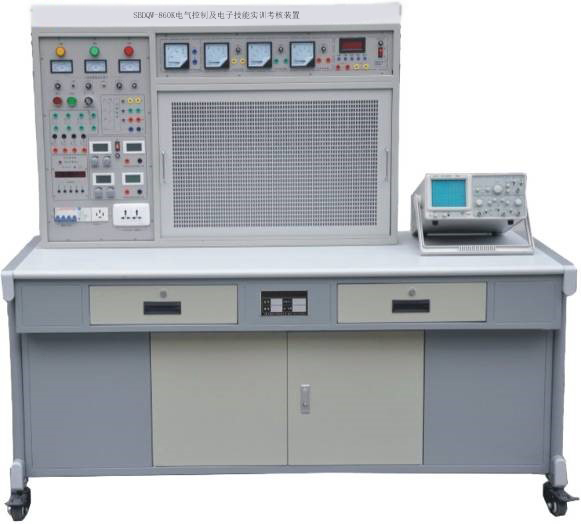

(参考图)

二、技术参数:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、工作温度:-10℃40℃,相对湿度<85%25℃

3、装置容量:<1.0KVA

4、重量:200Kg

5、移动脚轮:100*60mm

三、网孔型电工电子技能实验设备的实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数:

2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

4、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-1500mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出有0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV

5+5V直流稳压电源1路,输出电流500mA

6、智能功率、功率因数表:

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

7、直流数显电压表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-200V。手动量程为:2V20V200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

8、 直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA200mA2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

9、转换开关1

10、指针式测量电表:交流450V 1只,交流5A 3只,精度1.0级。

11、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。

12、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

13、单、三相插座:为外部仪器提供工作电源。

14、单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。

15、功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

16、可调瓷盘3只:1K100W

17、整流二极管4

四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、整个实训室构成与配备(以参考标准:1台教师台,24台学生台为例)

1、学生实训操作桌24张:一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。

2、学生实训台:共24台,每张学生实训考核操作桌上配置1台。

3、教师台1台:由实训操作桌、学生安全用电集成控制、配套教学资源等组成:

1)实验室智慧用电安全控制系统功能要求

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1)、智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!

2)、手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。

3)、PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关!

4)、后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5)、报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。

6)、用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

现场需对功能逐一演示,提供有效、权威的证明文件,佐证该产品的可靠、安全、先进性。

2)配套教学资源:

A、在线教育课程开放平台(具有软件著作权,配1个登录帐号):

1)本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了:在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计!

2)课程资源:多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4FLV等;多个虚拟仿真内容采用unity引擎开发,在pcwin系统上运行(win7win8win10,注不包含win xp)软件。

3)部分微课内容举例:

学习项目

学习任务

参考课时

项目一、三相异步电动机启动线路制作、调试与故障排除



任务一:识别低压电器及异步电动机

2

任务二:点动与自锁正转控制线路的实施

12

任务三:联锁正反转控制线路的实施与检测

12

任务四:Y-△降压启动控制线路分析与接线

6

任务五:三相异步电动机顺序控制线路安装与测试

6

项目二  三相异步电动机行程控制线路的设计及实施



任务一:电动葫芦控制线路设计及实施

6

任务二:工作台自动往返线路设计及实施

4

项目三  三相异步电动机制动控制线路分析设计及实施



任务一:三相异步电动机反接制动控制线路安装与测试

4

任务二:三相异步电动机能耗制动控制线路安装与测试

4

项目四  卷帘门控制电路的安装、调试及故障排除



任务一:卷帘门控制电路的安装、调试及故障排除

10

任务二:卷帘门PLC控制电路设计

4

任务三:卷帘门PLC控制控制程序设计与调试

6

项目五  传送带送料装置控制线路的安装、调试及故障排除



任务一:传送带送料装置控制电路安装、调试及故障排除

10

任务二:用PLC技术实现传送带送料装置控制

4

任务三:编写调试PLC程序及系统总调试

6

B、电子实训创新教学与管理模块-元器件检测模块

1)印刷线路板为单层印刷电路板,印刷线路板厚度为2mm,每块印刷线路板四个角上有4mm镙丝固定孔。

2)印刷线路板的正面印刷:正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作:印刷线路板线宽3mm,器件装在反面, 正面用镀金接线孔引出。

3)线路板固定在塑料密封盒口上,塑料密封盒底内贴一个写有编号内容的无线射频卡,手持式RFID读卡器,除了要能读写无件盒的编号,还要能显示出该元件盒的标准答案。

4)元器件检测元件为三极管、电解电容、二极管,晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断,每块检测板在内部接线要有所差异,如三极管的EBC三个极任意接到编号为123的三个引出点上。

注:(5RFID读卡器为整个实验室配置1套。

C、仿真教学软件:

1、无纸化考核平台(基于云平台无纸化理论试题库考试系统)(要求具有软件著作权,网络版)

1.用户登录;2.用户注册;3.用户管理(3.1用户查询、3.2添加用户、3.3修改用户、3.4用户删除);4.级别管理(4.1级别查询、4.2添加级别、4.3修改级别、4.4删除级别);5.题库类别管理(5.1 题库类别查询、5.2 添加题库类别、5.3 修改题库类别信息、5.4 删除题库类别信息);6 .题库管理(6.1 题库查询、6.2 添加单项选择题、6.3 添加多项选择题、6.4 添加判断题信息、6.5 导入Excel题目信息、6.6 题目信息修改、6.7 删除题目信息);7. 试卷管理(7.1 试卷查询、7.2 添加试卷、7.3 自动抽题、7.4手动组卷、7.5 编辑试卷、7.6 删除试卷、7.7 启用试卷、7.8 打印试卷);8.模拟成绩(8.1模拟成绩查询、8.2模拟成绩详细、8.3导出成绩);9. 实战成绩(9.1实战成绩查询、9.2导出实战成绩);10.在线考试;11.历史成绩(历史模拟成绩查看、历史实战成绩查看)

2.网络版电工作业培训教学软件(安全用电)(网络版、具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

3.电子产品工艺实践教学系统(网络版,具有软件著作权)

产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,用于各类院校电子技术实践教学演示使用。

体现了当前使用的最新的生产技术,完全与我国当前电子制造业接轨。全部内容均在生产或实训现场拍摄,再现了生产的真实环境,相当于把生产线搬进课堂,让学生了解现代制造业的生产方式和工艺流程,从而认识并掌握工程操作技能。对于不容易观察到的内容,则采用了多媒体动画技术,可以达到意想不到的效果。该系统解决了下厂认识实习由于地处遥远、交通不便、学时紧张、经费不足、生产繁忙、不便安排等多种条件的限制,可在大厅或实验实训室使用。

产品内容

一)、电子产品生产过程:准备元器件、安装元器件、焊接、补焊与调试、整机装配与测试、包装与入库六个主要生产过程。

二)、焊接与拆装技术:手工焊接工具(内热式烙铁、长寿烙铁、恒温电烙铁、焊锡丝)、人工焊接技术(手工锡焊五步操作法)焊接质量(合格的焊点、有缺陷的焊点--虚焊、偏焊、桥接、堆焊、缺焊、针孔、拉尖、拖尾、冷焊、脱焊)、拆焊技术(吸锡线、手动吸锡枪、热风工作台)、浸焊与波峰焊(浸焊、波峰焊)。

三)、SMT(表面安装)技术:贴片元器件、贴片集成电路、SMT电路板等。

四)、SMT安装焊接工艺:印焊膏、贴片、再流焊、清洗、测试与返修等。

五)、SMT产品生产过程再现。

适用范围

各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

六、实训考核项目:

(一)电气控制实训项目

1.单线电度表的连接

2.直接式三相有功电度表的连接

3.间接式三相有功电度表的连接

4.电流互感器与电流表的应用

5.转换开关与电压表连接测量三相电压

6.交流异步电动机的点动控制电路连接

7.交流异步电动机的单向连续转动的控制电路连接

8.接触器联锁的三相交流异步电动机正、反转控制电路的连接

9.按钮联锁的三相交流异步电动机正、反转控制电路的连接

10.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接

11.万能转换开关控制三相异步电动机的正反转

12.三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接

13.定子绕组串联电阻启动控制电路连接

14.电动机半波整流能耗制动控制电路连接

15.两地控制电路的连接

16.离心开关配合的反接制动控制电路的连接

17.电动机全波整流能耗制动控制线路

18.三相交流异步电动机反接制动控制电路连接

19.电动机往返行程控制电路连接

20.普通车床控制电路的连接

21电动葫芦控制电路的连接

22.点动与连续转动电路连接

23.按钮切换的双速电动机调速控制电路连接

24.时间继电器切换的双速电动机调速控制电路的连接

25.多台电动机的顺序控制电路的连接

(二)电子技术实训项目

1、常用电子仪器使用练习

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、集成运放的参数测试

8、比例求和运算电路

9、积分与微分电路

10、波形发生电路

11、有源滤波器

12、电压比较器

13、集成电路RC正弦波振荡器

14、集成功率放大器

15、整流滤波与并联稳压电路

16、串联稳压电路

17、集成稳压器

18RC正弦波振荡器

19LC振荡器及选频放大器

20、电流/电压转换电路

21、电压/频率转换电路

22、互补对称功率放大器

23、波形变换电路

24、场效应管实验

25、可控硅实验电路

26、用运算放大器组成万用电表的设计与调试

27、门电路的逻辑功能及测试实验

28、组合逻辑电路(半加器、全加器及逻辑运算)实验

29、触发器实验R-SDJK

30、触发器实验三态输出触发器、锁存器

31、时序电路测试与研究

32、集成计数器及寄存器实验

33、译码器和数据选择器实验

34、波形产生器及单稳态触发器实验

35555时基电路实验

七、器材配备:

序号

名称

单位

数量

备注

1

电源、信号源、仪器控制屏

1



2

实训考核桌

1



3

凳子

2



4

电气控制部分配件

1

表一

5

电子技术部分透明创新元件盒





表二

6

实验说明书

1

指导学生实训

7

安装材料

1



8

导线

1

电子安全插头线:红色10,绿色10,黄色10,黑色10

1

电工手枪式叠插线:红色10,绿色10,黄色10,黑色10

表一   电气控制部分

序号

型号

名称

数量

单位

备注

1

DZ47LE32

三相漏电开关

1



2

HK8

单相闸刀开关

1



3

6A/250V

平灯头

2



4

BH-0.66(5:5)

电流互感器

3



5

DD862-2

单相电度表

1



6

DT8624

三相四线有功电能表

1



7

CJX20901

交流接触器

4



8

F422

交流接触器辅助触头

4



9

JR3620

热继电器

2



10

RT14-20/2A

直插式保险盒

5



11

LX19-222

行程开关

2



12

LX19-001

行程开关

2



13

3H

铁壳按钮

2



14

ST3PA-B/380V0-60S

电子式时间继电器

2



15

100KVA

变压器

1



16

380V(△/Y180W

鼠笼式三相异步电机

(带离心开关)

1



17

380V(△/Y180W

鼠笼式三相异步电机

1



18

380V180W

双速异步电机

1



19

JF5-2.5/5

接线端子排

5



表二   电子技术部分

元 件 名 称









5.1Ω

2

1/2W



51Ω

1

1/2W



100Ω

3

1/8W



150Ω

1

1/8W



200Ω

1

1/8W



300Ω

2

1/8W



470Ω

1

1/8W



510Ω

2

1/8W



820Ω

2

1/8W



1K

3

1/8W



1.5K

1

1/8W



2K

2

1/8W



2.4K

3

1/8W



2.7K

1

1/8W



3.3K

3

1/8W



3.9K

1

1/8W



4.7K

2

1/8W



5.1K

1

1/8W



6.8K

2

1/8W



10K

4

1/8W



13K

1

1/8W



20K

2

1/8W



39K

1

1/8W



51K

1

1/8W



100K

2

1/8W



200K

1

1/8W



1M

1

1/8W



10M

1

1/8W

电 位 器

470Ω

1

1/2W

电 位 器

1K

2

1/2W

电 位 器

10K

2

1/2W

电 位 器

22K

1

1/2W

电 位 器

100K

1

1/2W

电 位 器

470K

1

1/2W

电解电容

1uF

1

16V

电解电容

10uF

3

16V

电解电容

47uF

3

16V

电解电容

220uF

1

35V

电解电容

470uF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

0.01uF

2

63V

瓷片电容

0.1uF

1

63V

瓷片电容

0.47uF

1

63V

音频输入变压器



1



音频输出变压器



1



变 压 器

220/6V.6V

1

8W



1





390UH

1



二 极 管

4007

4



二 极 管

2AP9

1



发光二极管



2



稳压二极管

2CW54

2



稳压二极管

2CW76

1





10M

1



场效应管

3DJ6

1



单 结 管

BT33

1



晶 闸 管

KP1

2



三 极 管

3DG6

2



三 极 管

3DG12

1



三 极 管

3AX31

2



三 极 管

3DA1

1



三端稳压

7805

1



指示灯(信号灯)

6V   0.1A

1







4





8Ω/0.2W

1



继 电 器

6V

1



音乐集成

4V

1



电平开关和逻辑电平指示



1



集 成 座

14

2



集 成 座

16

1



集成运放

UA741

2



定 时 器

NE555

1



TTL与非门

74LS00

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL与非门

74LS20

1



TTL或 门

74LS32

1





74LS42

1



TTL触发器

74LS74

1



七段译码器

74LS247

1



全 加 器

74LS283

1



CMOS或非门

CD4002

1



共阳数码器

546R

1



直流电表

10MA

1



直流电表

200MA

1



直流电表

1V

1



直流电表

15V

1



直流电表

±100UA

1
