网孔型电工电子技能实验设备,电气控制及电子技能实训考核装置

SBDQW-860K电气控制及电子技能实训考核装置



一、概述

"电气控制及电子技能实训考核装置,网孔型电工电子技能实验设备"为配合职业教育和就业人员实际操作、培训、鉴定的需求,该设备综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电子技能训练》等相关科目的实验及实训教学内容。实验装置电工部分采用网孔板结构,训练与鉴定接近工业现场,增加元器件即可增加实训项目,可扩展性强,非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和综合技能,也可进行电工等级考核和技能鉴定。

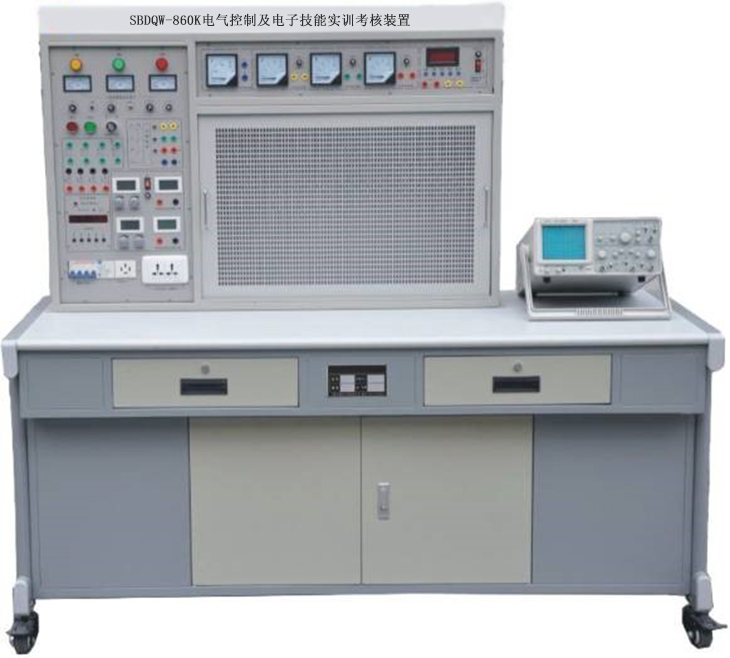

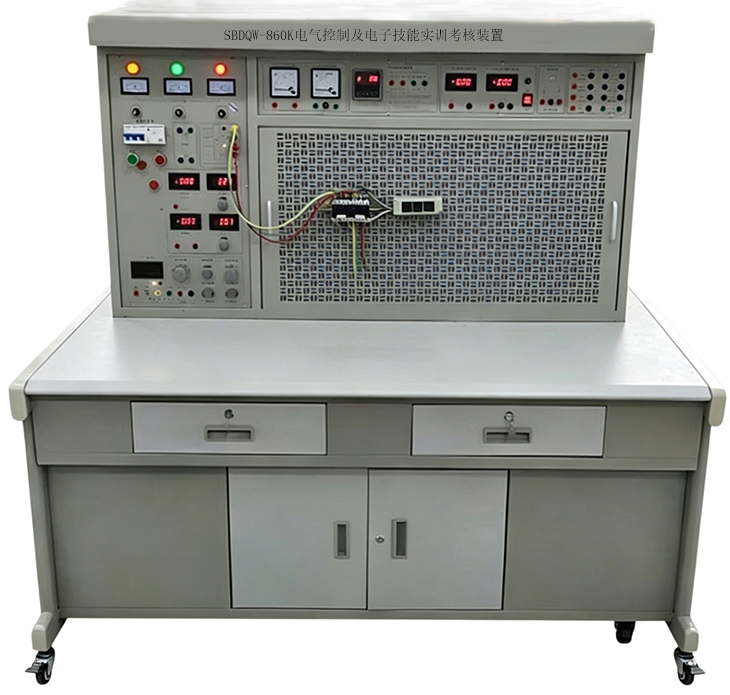

(参考图)

二、技术参数

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、工作温度:-10℃40℃,相对湿度<85%25℃

3、装置容量:<1.0KVA

4、重量:200Kg

5、移动脚轮:100*60mm

三、网孔型电工电子技能实验设备的实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数:

2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

4、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-1500mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出有0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV

5+5V直流稳压电源1路,输出电流500mA

6、智能功率、功率因数表:

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

7、直流数显电压表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-200V。手动量程为:2V20V200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

8、 直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA200mA2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

9、转换开关1

10、指针式测量电表:交流450V 1只,交流5A 3只,精度1.0级。

11、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。

12、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

13、单、三相插座:为外部仪器提供工作电源。

14、单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。

15、可调瓷盘3只:1K100W

16、整流二极管4

17、功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、整个实训室构成与配备(以参考标准:1台教师台,20台学生台为例)

1、学生实训操作桌:一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。

2、学生实训台:共24台,每张学生实训考核操作桌上配置1台。

3、教师台1台:由实训操作桌、学生安全用电集成控制、配套教学资源等组成:

适用范围

各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

六、实训考核项目:

(一)电气控制实训项目

1.单线电度表的连接

2.直接式三相有功电度表的连接

3.间接式三相有功电度表的连接

4.电流互感器与电流表的应用

5.转换开关与电压表连接测量三相电压

6.交流异步电动机的点动控制电路连接

7.交流异步电动机的单向连续转动的控制电路连接

8.接触器联锁的三相交流异步电动机正、反转控制电路的连接

9.按钮联锁的三相交流异步电动机正、反转控制电路的连接

10.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接

11.万能转换开关控制三相异步电动机的正反转

12.三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接

13.定子绕组串联电阻启动控制电路连接

14.电动机半波整流能耗制动控制电路连接

15.两地控制电路的连接

16.离心开关配合的反接制动控制电路的连接

17.电动机全波整流能耗制动控制线路

18.三相交流异步电动机反接制动控制电路连接

19.电动机往返行程控制电路连接

20.普通车床控制电路的连接

21电动葫芦控制电路的连接

22.点动与连续转动电路连接

23.按钮切换的双速电动机调速控制电路连接

24.时间继电器切换的双速电动机调速控制电路的连接

25.多台电动机的顺序控制电路的连接

(二)电子技术实训项目

1、常用电子仪器使用练习

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、集成运放的参数测试

8、比例求和运算电路

9、积分与微分电路

10、波形发生电路

11、有源滤波器

12、电压比较器

13、集成电路RC正弦波振荡器

14、集成功率放大器

15、整流滤波与并联稳压电路

16、串联稳压电路

17、集成稳压器

18RC正弦波振荡器

19LC振荡器及选频放大器

20、电流/电压转换电路

21、电压/频率转换电路

22、互补对称功率放大器

23、波形变换电路

24、场效应管实验

25、可控硅实验电路

26、用运算放大器组成万用电表的设计与调试

27、门电路的逻辑功能及测试实验

28、组合逻辑电路(半加器、全加器及逻辑运算)实验

29、触发器实验R-SDJK

30、触发器实验三态输出触发器、锁存器

31、时序电路测试与研究

32、集成计数器及寄存器实验

33、译码器和数据选择器实验

34、波形产生器及单稳态触发器实验

35555时基电路实验

七、器材配备:

序号

名称

单位

数量

备注

1

电源、信号源、仪器控制屏

1



2

实训考核桌

1



3

凳子

2



4

电气控制部分配件

1

表一

5

电子技术部分透明创新元件盒





表二

6

实验说明书

1

指导学生实训

7

安装材料

1



8

导线

1

电子安全插头线:红色10,绿色10,黄色10,黑色10

1

电工手枪式叠插线:红色10,绿色10,黄色10,黑色10

表一   电气控制部分

序号

型号

名称

数量

单位

备注

1

DZ47LE32

三相漏电开关

1



2

HK8

单相闸刀开关

1



3

6A/250V

平灯头

2



4

BH-0.66(5:5)

电流互感器

3



5

DD862-2

单相电度表

1



6

DT8624

三相四线有功电能表

1



7

CJX20901

交流接触器

4



8

F422

交流接触器辅助触头

4



9

JR3620

热继电器

2



10

RT14-20/2A

直插式保险盒

5



11

LX19-222

行程开关

2



12

LX19-001

行程开关

2



13

3H

铁壳按钮

2



14

ST3PA-B/380V0-60S

电子式时间继电器

2



15

100KVA

变压器

1



16

380V(△/Y180W

鼠笼式三相异步电机

(带离心开关)

1



17

380V(△/Y180W

鼠笼式三相异步电机

1



18

380V180W

双速异步电机

1



19

JF5-2.5/5

接线端子排

5



表二   电子技术部分

元 件 名 称









5.1Ω

2

1/2W



51Ω

1

1/2W



100Ω

3

1/8W



150Ω

1

1/8W



200Ω

1

1/8W



300Ω

2

1/8W



470Ω

1

1/8W



510Ω

2

1/8W



820Ω

2

1/8W



1K

3

1/8W



1.5K

1

1/8W



2K

2

1/8W



2.4K

3

1/8W



2.7K

1

1/8W



3.3K

3

1/8W



3.9K

1

1/8W



4.7K

2

1/8W



5.1K

1

1/8W



6.8K

2

1/8W



10K

4

1/8W



13K

1

1/8W



20K

2

1/8W



39K

1

1/8W



51K

1

1/8W



100K

2

1/8W



200K

1

1/8W



1M

1

1/8W



10M

1

1/8W

电 位 器

470Ω

1

1/2W

电 位 器

1K

2

1/2W

电 位 器

10K

2

1/2W

电 位 器

22K

1

1/2W

电 位 器

100K

1

1/2W

电 位 器

470K

1

1/2W

电解电容

1uF

1

16V

电解电容

10uF

3

16V

电解电容

47uF

3

16V

电解电容

220uF

1

35V

电解电容

470uF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

0.01uF

2

63V

瓷片电容

0.1uF

1

63V

瓷片电容

0.47uF

1

63V

音频输入变压器



1



音频输出变压器



1



变 压 器

220/6V.6V

1

8W



1





390UH

1



二 极 管

4007

4



二 极 管

2AP9

1



发光二极管



2



稳压二极管

2CW54

2



稳压二极管

2CW76

1





10M

1



场效应管

3DJ6

1



单 结 管

BT33

1



晶 闸 管

KP1

2



三 极 管

3DG6

2



三 极 管

3DG12

1



三 极 管

3AX31

2



三 极 管

3DA1

1



三端稳压

7805

1



指示灯(信号灯)

6V   0.1A

1







4





8Ω/0.2W

1



继 电 器

6V

1



音乐集成

4V

1



电平开关和逻辑电平指示



1



集 成 座

14

2



集 成 座

16

1



集成运放

UA741

2



定 时 器

NE555

1



TTL与非门

74LS00

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL与非门

74LS20

1



TTL或 门

74LS32

1





74LS42

1



TTL触发器

74LS74

1



七段译码器

74LS247

1



全 加 器

74LS283

1



CMOS或非门

CD4002

1



共阳数码器

546R

1



直流电表

10MA

1



直流电表

200MA

1



直流电表

1V

1



直流电表

15V

1



直流电表

±100UA

1
