[产品型号]:SB7 [产品名称]:M7475B型平面磨床电路电器故障实验台 [价     格]: [在线客服]:

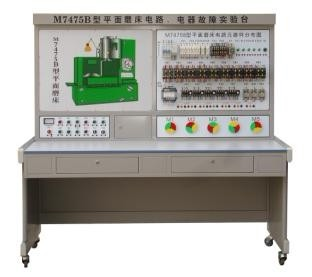

SB7-M7475B型平面磨床电路、电器故障实验台

平面磨床电路、电器故障实验台,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的,可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行技能培训考核的理想教学设备,教学效果显著。


一、实验装置的基本配置

1、交流电源(带有漏电保护措施):提供三相交流电源(380V

2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。

3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。

4、电磁调速异步电动机:实验台装有5台电磁调速异步电动机

5、故障开关箱:设有25个故障开关。

6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容:

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除,完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:实验台为铁质钣金喷塑结构,坚固耐用。

3、工作环境:温度-100-+400C

4、整机功耗:<2KW

四、实验台电器配置清单:

序号

代号

元件名称

数量

用途

1

M1

电动机

1

砂轮电动机

2

M2

电动机

1

工作台转动电动机

3

M3

电动机

1

工作台移动电动机

4

M4

电动机

1

麿头升降电动机

5

M5

冷却泵电动机

1

传动冷却泵

6

KM1

交流接触器

1

控制MIY-△起动

7

KM2

交流接触器

1

控制MIY-△起动

8

KM3

交流接触器

1

台面快转控制

9

KM4

交流接触器

1

台面慢转控制

10

KM5

交流接触器

1

台面右行控制

11

KM6

交流接触器

1

台面左行控制

12

KM7

交流接触器

1

麿头下降控制

13

KM8

交流接触器

1

麿头上升控制

14

KM9

交流接触器

1

控制冷却泵电动机

15

KA1

中间断电器

1

零压保护

16

KA2

中间继电器

1

充、退磁控制

17

KT

时间继电器

1

控制M1电动机

18

FR1

热继电器

1

控制M1过载

19

FR2

热继电器

1

控制M2过载

20

FR3

热继电器

1

控制M3过载

21

FR4

热继电器

1

控制M4过载

22

FR5

热继电器

1

控制M5过载

23

FU1

熔断器

1

M2短路保护

24

FU2

熔断器

1

M3、M4M5短路保护

25

FU3

熔断器

1

短路保护

26

FU4

熔断器

1

照明短路保护

27

FU5

熔断器

1

指示灯短路保护

28

QS1

转换开关

1

电源总开关

29

SQ1

转换开关

1

选择工件转速

30

SA2

转换开关

1

冷却泵电动机开关

31

SA3

转换开关

1

照明开关

32

SB1

停止开关

1

控制线路部停按钮

33

SB2

起动开关

1

零压保护

34

SB3

起动开关

1

控制M1电机

35

SB4

停止开关

1

控制M1电机

36

SB5

起动开关

1

控制M3电机

37

SB6

起动开关

1

控制M3电机

38

SB7

起动开关

1

控制M4电机

39

SB8

起动开关

1

控制M4电机

40

SB9

起动开关

1

充退磁控制

41

SQ1

行程开关

1

行程开关

42

SQ2

行程开关

1


43

SQ3

行程开关

1


五、主要技术参数:

1、输入电源:AC380V±%(三相四线)50HZ

2、故障考核21

3、工作环境:温度-100C±4

4、功率:1.5kw

六、故障实验

本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有12项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。

本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。

七、故障分析:

1、故障点G1 控制M1电机的起动和停止

2、故障点G2 控制M2电机运转

3、故障点G3 控制M3电机运转

4、故障点G4 控制M4电机运转

5、故障点G5 控制M5电机的运行

6、故障点G6 控制主控变压器失电,整个控制电路不能起动

7、故障点G7 控制整个110V控制电路

8、故障点G8 控制KA1不能吸合

9、故障点G9 控制KT继电器吸与合,使YΔ电机起动与否

10、故障点G10 控制KM2继电器不能起动。

11、故障点G11 控制KM1不能起动。

12、故障点G12 它控制KM3的通与断。

13、故障点G13 它控制着KM4继电器的通与断

14、故障点G14 它控制着KM5继电器的通与断

15、故障点G15 它控制着KM6继电器的通与断

16、故障点G16 它控制着KM7继电器的通与断

17、故障点G17 它控制着KM8继电器的通与断

18、故障点G18 它控制着KM9继电器的通与断

19、故障点G19 它控制着KA2继电器的通与断

20、故障点G20 它控制着HL1指示灯

21、故障点G25 它控制着EL照明灯
