[产品型号]:SB-8086KB [产品名称]:微机原理与接口实验箱 [价     格]: [在线客服]:

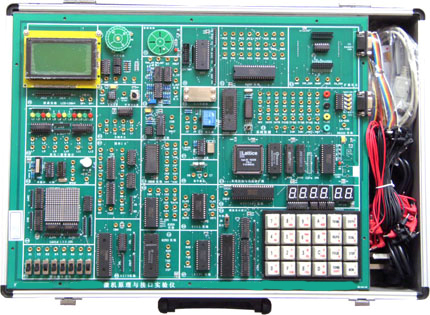

SB-8086KB微机原理与接口实验仪



一、系统简介

本系统是《微机控制技术》、《十六位微机原理与接口》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《SB-8086系列微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。


二、系统组成:
·硬件:

1)微机系统扩展: CPU8088),系统控制芯片(1032),64K监控程序存储器,64K用户程序和数据存储器(61256x2),64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),8位开关逻辑电平输入/ 输出电路,单脉冲发生器,8MH时钟分频,16*16 LED点阵电路,音频功放,05V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。

3)常用接口芯片:74LS27374LS244827908320809825982508253825182558237RS232等;

4)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等;

5)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司扩展模块。

·软件:

系统配置Win2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。

·电源:

系统内置高性能直流稳压电源。

·机箱:

系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点

1)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

2)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

3)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。

四、实验项目

软件实验:
1)二进制多位加法实验

2)二进制转换为BCD码实验
3BCD码转换为二进制码

4)十进制数的BCD码相减运算
5)内存清零实验

6)数码显示实验
7)求最大数和最小数

8)数据块传送实验
9)分支程序设计。
硬件实验 :
1A/D转换实验

2D/A转换实验(一)
3D/A转换实验(二)

48255A并行口实验(一)
58255A并行口实验(二)

6)定时器/计数器实验
78259单级中断控制器实验

8)串行口发送实验(双机通讯)
9)串行口接收实验(双机通讯)

10)小直流电机调速实验;

11)步进电机控制

12)继电器控制
13)存贮器读写实验

14)电子琴实验
15)简单I/O口扩展实验

168251可编程通讯接口和PC机通讯
1716*16 LED点阵显示实验

18128*64 LCD液晶显示实验
198237 DMA传送实验

208250可编程异步通讯接口实验
218279 键盘显示实验

22)温度测量实验
23)压力测量实验

扩展卡实验(选配)☆

1POD2扩展卡主持以下实验:

·LM331 V/F、F/V实验

·138译码

2POD4扩展卡主持以下实验:

 ·ISD1420 语音录放

3POD5扩展卡:

·40芯锁紧大孔引出,扩展主板以外接口芯片用。

 说明:实验项目打号为选配实验。
