[产品型号]:SBC-XNL [产品名称]:新能源汽车能量转换控制实验台 [价     格]: [在线客服]:

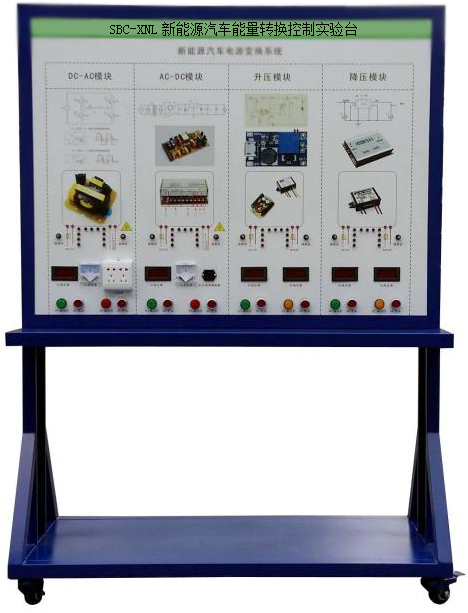

SBC-XNL新能源汽车能量转换控制实验台




一、功能特点

1.该设备完整展示了新能源汽车电源变换系统,可以能搭接DC-ACAC-DC、升压、降压等电路,展示各系统的结构和控制逻辑。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照新能源汽车电源变换结构原理图和实物,认识和分析新能源汽车电源变换系统的工作原理。

3.面板上安装有点火开关、DC-ACAC-DC、升压、降压模块等,并辅以发光二极管进行系统流向的动态指示,还设有模拟指示灯用来演示电源转换的工作状态,关键部件位置设置检测端子,可使用专用仪器测量参数。

4.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图。

二、技术规格

1.  外接电源:交流220V±10% 50Hz

2.  工作电压:交流220V

3.  工作温度:-40℃~+50

4.  外形尺寸:1240×600×1700mm(长×宽×高)

三.基本配置(每台)

序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm

1

2

DC-AC模块

12V转220V

1

3

点火开关

配套

3

4

AC-DC模块

220V转12V

1

5

升压模块

12V转24V

1

6

降压模块

24V转12V

1

7

发光二极管闪光灯灯条

配套

3

8

模拟指示灯

配套

1

9

操作开关

配套

1

10

直流接触器

配套

1

11

移动台架

1240×600×1700mm (带自锁脚轮装置)

1

12

故障模拟与排除装置

配套

1

13

保险丝盒

配套

1

14

保修卡/合格证

配套

1

15

教师手册

配套

1
