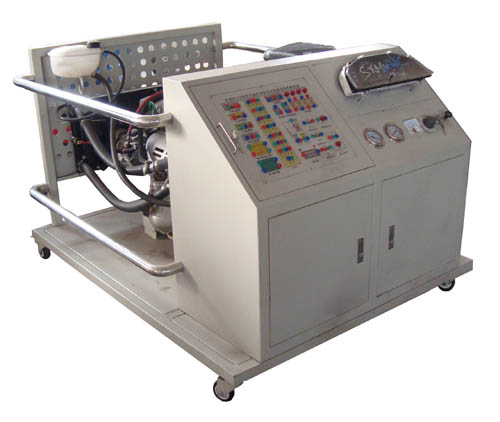

SB-QC221型柴油发动机实验台

(一) 产品简介
本实训台以五十铃4JB1柴油发动机为基础,发动机可运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车电喷发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训台实训功能齐全、操作方便、安全可靠、美观大方。


(二) 结构组成
捷达SDI电控柴油总成、原车发动机控制电脑、组合仪表、电子油门、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、防盗盒、诊断座、散热系统、台架操作说明书。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
(三) 功能特点
1
 发动机运转正常,电子油门加速机构。
2
 故障模拟系统可模拟实际运行工况,设置多种实车发动机常见15个故障。
3
 电压表实时显示传感器与执行器的变化,喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4
 指针式真空表指示真空压力值。
5
 配备原车诊断座,可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6
 发动机实训台架面板上绘有彩色喷绘电路图,喷绘图加装有机玻璃保护,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理。
7
 发动机实训台架面板上安装有检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率、波形信号等。
8
 发动机实训台架加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9
 发动机实训台架底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
(四) 技术参数
1
 外形尺寸:1500mm X 1200mm X 1150mm(长XX高)

2 工作电源:12V/60AH蓄电池
3
 油箱容积:10L
4
 工作温度:-50℃~50℃、

发动机实训系列产品

序号

产品名称

车型

产品型号

1

帕萨特B5电控发动机与自动变速器综合实训台

ANQ/AG4

SB-QC201

2

帕萨特B5  1.8T发动机实训台

AWL

SB-QC201B

3

帕萨特B5电控发动机实训台

ANQ

SB-QC201C

4

桑塔纳3000电控发动机实训台

AYJ

SB-QC202

5

桑塔纳3000AYJ电控发动机拆装运行实训台

AYJ

SB-QC202B

6

桑塔纳2000GSI时代超人发动机实训台

AJR

SB-QC203

7

桑塔纳2000 GSI电控发动机拆装运行实训台

AJR

SB-QC203B

8

普桑化油器发动机实验台

普桑

SB-QC204

9

波罗电控发动机实训台

BBC

SB-QC205

10

电控汽油缸内直喷发动机实训台

大众TSI

SB-QC206

11

捷达电控汽油发动机实训台

电控汽油

SB-QC207

12

捷达5V电控发动机实训台

AHP

SB-QC207B

13

捷达双燃料发动机实训台

双燃料

SB-QC207C

14

宝来AGN电控汽油发动机实训台

AGN

SB-QC208

15

宝来AUM电控汽油发动机实训台

AUM

SB-QC208B

16

奥迪A6电控发动机实训台2.8L)

APS/ATX

SB-QC209

17

奥迪V6电控发动机实训台(2.6L)

ACZ/ABC/AAH

SB-QC209B

18

奥迪A4电控发动机实训台(1.8L)

AEB

SB-QC209C

19

宝马电控发动机实训台

735L

SB-QC210

20

奔驰电控发动机实训台

600

SB-QC211

21

丰田5A-FE电控发动机实训台

5A-FE

SB-QC212

22

丰田皇冠发动机实训台

2JZ-GE

SB-QC212B

23

丰田卡罗拉发动机实训台

卡罗拉

SB-QC212C

24

丰田电控发动机与自动变速器综合实训台

3S/A140E

SB-QC212D

25

丰田花冠发动机实训台

1ZR-FE

SB-QC212E

26

丰田凯美瑞发动机实训台

2.4L

SB-QC212F

27

丰田威驰发动机实训台

VVT5A-FE

SB-QC212G

28

丰田3S-FE电控发动机实训台

3S-FE

SB-QC212H

29

丰田8A-FE电控发动机实训台

8A-FE

SB-QC212I

30

丰田混合动力发动机实训台

Prius电力与汽油混合

SB-QC212J

31

LS400电控汽油发动机实训台

1UZ-FE

SB-QC213

32

凌志400电控发动机综合实训台

1UZ-FE/A341E

SB-QC213B

33

尼桑V31发动机自动变速器综合实训台

V31

SB-QC214

34

本田雅阁电控发机实训台

F22

SB-QC215

35

本田F20B电控发动机实训台

F20B

SB-QC215B

36

本田F22电控发动机实训台

F22

SB-QC215C

37

本田F23电控发动机实训台

F23

SB-QC215D

38

本田F24电控发动机实训台

F24

SB-QC215E

39

本田K20电控发动机实训台

K20

SB-QC215F

40

本田K24电控发动机实训台

K24

SB-QC215G

41

本田J30电控发动机实训台

J30

SB-QC215H

42

本田飞度电控发动机实训台

L13A3

SB-QC216I

43

日产电控发动机实训台

SR18

SB-QC217

44

日产阳光电控汽油发动机实训台

CD16

SB-QC217B

45

日产风度电控汽油发动机实训台

A32

SB-QC217C

46

日产VG30电控汽油发动机实训台

VG30

SB-QC217D

47

天赖电控发动机实训台

VQ35DE

SB-QC217E

48

日产骐达电控发动机实训台

HR16DE

SB-QC217F

49

日产阳光SR20电控发动机实训台

SR20

SB-QC217G

50

三菱4G93电控发动机综合实训台

4G93

SB-QC218

51

三菱电6G72控发动机实训台

6G72

SB-QC218B

52

三菱电控发动机实训台

4G64

SB-QC218C

53

五十铃发动机实训台

4JB1

SB-QC219

54

东风雪铁龙发动机实训台


SB-QC220

55

昌河铃木电控发动机实训台

M16A

SB-QC221

56

铃木雨燕电控发动机实训台

JL474Q5

SB-QC222

57

别克发动机实验台

LF1V6

SB-QC223

58

别克凯越发动机实训台(1.6

G4GA

SB-QC223B

59

通用五菱电控发动机实训台

465Q

SB-QC223C

60

道奇电控发动机实训台

3.3

SB-QC224

61

福特电控发动机实训台

2

SB-QC225

62

长安蒙迪欧电控发动机实训台

G4GC

SB-QC225B

63

奇瑞电控汽油发动机实训台

372/465

SB-QC226

64

奇瑞QQ372电控发动机实训台

372

SB-QC226B

65

北京现代索纳塔电控汽油发动机实训台

G4GC

SB-QC227

66

东风起亚赛拉图电控发动机实训台

G4ED

SB-QC228

67

力帆混合动力发动机实训台

LF479Q3

SB-QC229

68

比亚迪混合动力发动机实训台

BYD371QA

SB-QC230

69

北京212化油器发动机实训台

212

SB-QC231

70

金杯491Q-ME电控发动机实训台(多点)

491-QME

SB-QC232

71

金杯491QE电控发动机实训台(单点)

491QE

SB-QC232B

72

4Y化油器发动机实训台

4Y

SB-QC233

73

捷达电控柴油发动机实训台

SDI

SB-QC234

74

宝来电控柴油发动机实训台

TDI

SB-QC235

75

长城共轨柴油电控发动机实训台

TC2.8L

SB-QC236

76

依维柯柴油发动机实训台

四缸传统柴油

SB-QC237

77

依维柯电控柴油发动机拆装运行实训台

索菲姆

SB-QC237B

78

依维柯电控柴油发动机实训台

8143

SB-QC237C

79

长丰电控柴油发动机实训台

共轨电控柴油

SB-QC238

80

五十铃电控柴油发动机实训台

共轨电控柴油

SB-QC239

81

福田电控柴油发动机实训台

共轨电控柴油

SB-QC240

82

江淮电控柴油发动机实训台

共轨电控柴油

SB-QC241

83

常柴发动机实训台

485

SB-QC242

84

玉柴发动机实训台


SB-QC243

85

解放四缸柴油发动机实训台


SB-QC244

86

解放六缸柴油发动机实训台


SB-QC244B
